7
Указание
Встроенный предохранительный клапан
Vitotrans 353 не заменяет предохранительный
клапан установки контура ГВС согласно
DIN 1988-300.

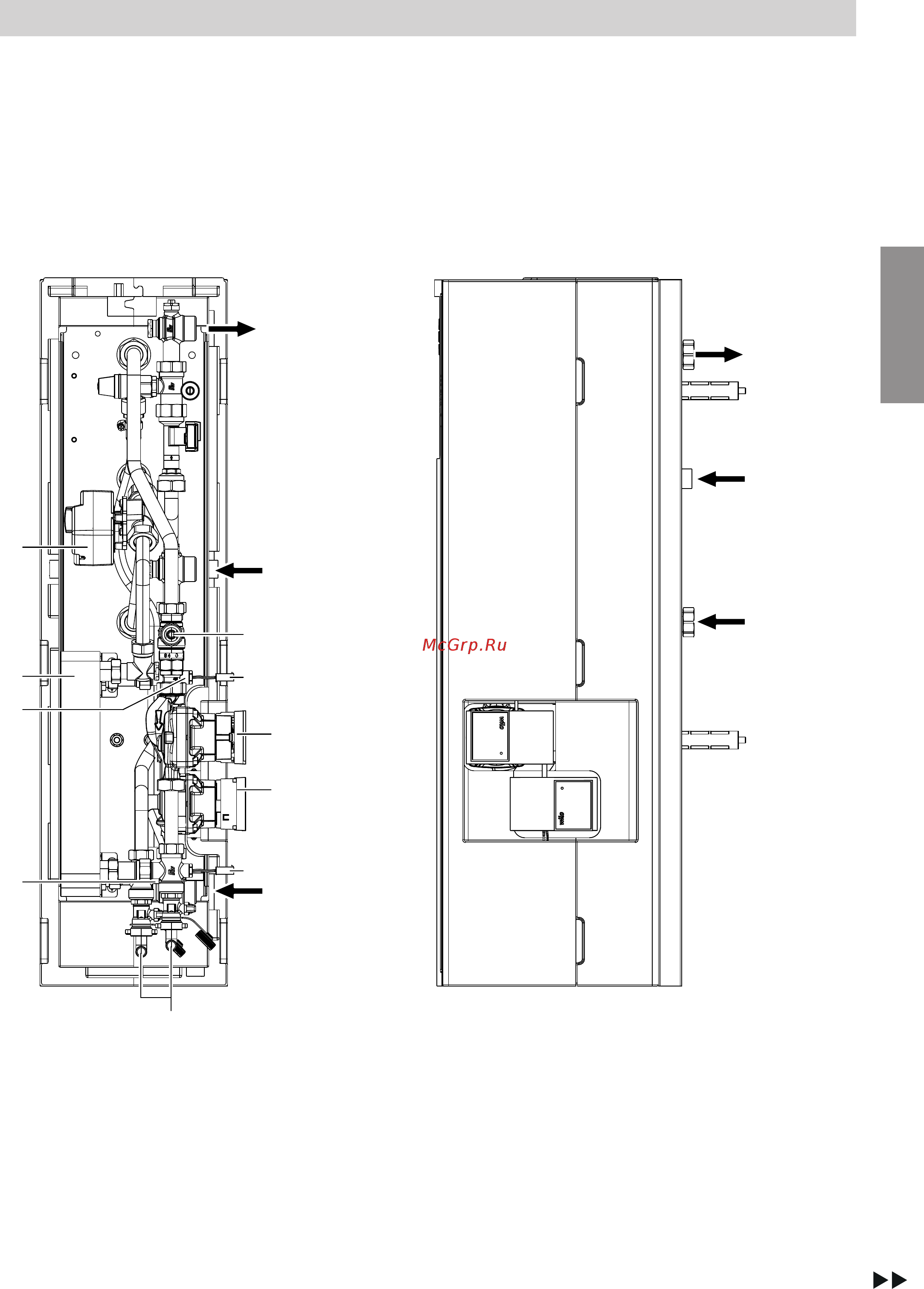

Вид спереди при открытой теплоизоляции с под-
ключениями с правой стороны (состояние при
поставке)
Вид сбоку при закрытой теплоизоляции
A
B
C
E
F
K
M
H
D
G
L
N
O
P
S
T
R
R
A
Контур ГВС: горячая вода G 1, наружная резьба
B
Контур ГВС: холодная вода G 1 (с воздухоо-
тводчиком), наружная резьба
C
Шаровой кран с обратным клапаном
D
Датчик температуры холодной воды/обратной
магистрали циркуляции S4 (T-ХВ/Т-цирк.-
обр.маг.))
E
Первичный насос PWM1
F
Вторичный насос PWM2 (циркуляционный
насос)
G
Датчик температуры подающей магистрали
отопительного контура S1 (T-ПОД)
H
Циркуляция
K
Кран наполнения и опорожнения со штуцером
для шланга
L
Датчик температуры горячей воды S2 (T-ГВ)
M
Тройник с обратным клапаном
N
Пластинчатый теплообменник
O
3-ходовой клапан распределительного ком-
плекта обратной магистрали
Подготовка монтажа
Подключения, тип PZS
5698 136 RU
