Коммуникационный тайм-аут:

Если Pr.09.05 не равен 0.0, Pr.09.02=0~2, и связь не устанавливается в течении заданного периода

(Pr.09.05), появится сообщение на пульте “cE10”.

3.7 Коммуникационная программа PC:

Ниже приведен пример написания программы коммуникации компьютера с ПЧ для

Modbus режима ASCII на языке Си.

#include<stdio.h>

#include<dos.h>

#include<conio.h>

#include<process.h>

#define PORT 0x03F8 /* the address of COM1 */

/* the address offset value relative to COM1 */

#define THR 0x0000

#define RDR 0x0000

#define BRDL 0x0000

#define IER 0x0001

#define BRDH 0x0001

#define LCR 0x0003

#define MCR 0x0004

#define LSR 0x0005

#define MSR 0x0006

unsigned char rdat[60];

/* read 2 data from address 2102H of AC drive with address 1 */

unsigned char tdat[60]={‘:’,’0’,’1’,’0’,’3’,’2’,’1’,’0’,’2’, ‘0’,’0’,’0’,’2’,’D’,’7’,’\r’,’\n’};

void main(){

int i;

outportb(PORT+MCR,0x08); /* interrupt enable */

outportb(PORT+IER,0x01); /* interrupt as data in */

outportb(PORT+LCR,(inportb(PORT+LCR) | 0x80));

/* the BRDL/BRDH can be access as LCR.b7==1 */

outportb(PORT+BRDL,12); /* set baudrate=9600, 12=115200/9600*/

outportb(PORT+BRDH,0x00);

outportb(PORT+LCR,0x06); /* set protocol, <7,N,2>=06H, <7,E,1>=1AH, <7,O,1>=0AH,

<8,N,2>=07H, <8,E,1>=1BH, <8,O,1>=0BH */

for(i=0;i<=16;i++){

while(!(inportb(PORT+LSR) & 0x20)); /* wait until THR empty */

outportb(PORT+THR,tdat[i]); /* send data to THR */ }

i=0;

while(!kbhit()){

if(inportb(PORT+LSR) & 0x01){ /* b0==1, read data ready */

rdat[i++]=inportb(PORT+RDR); /* read data form RDR */

} } }

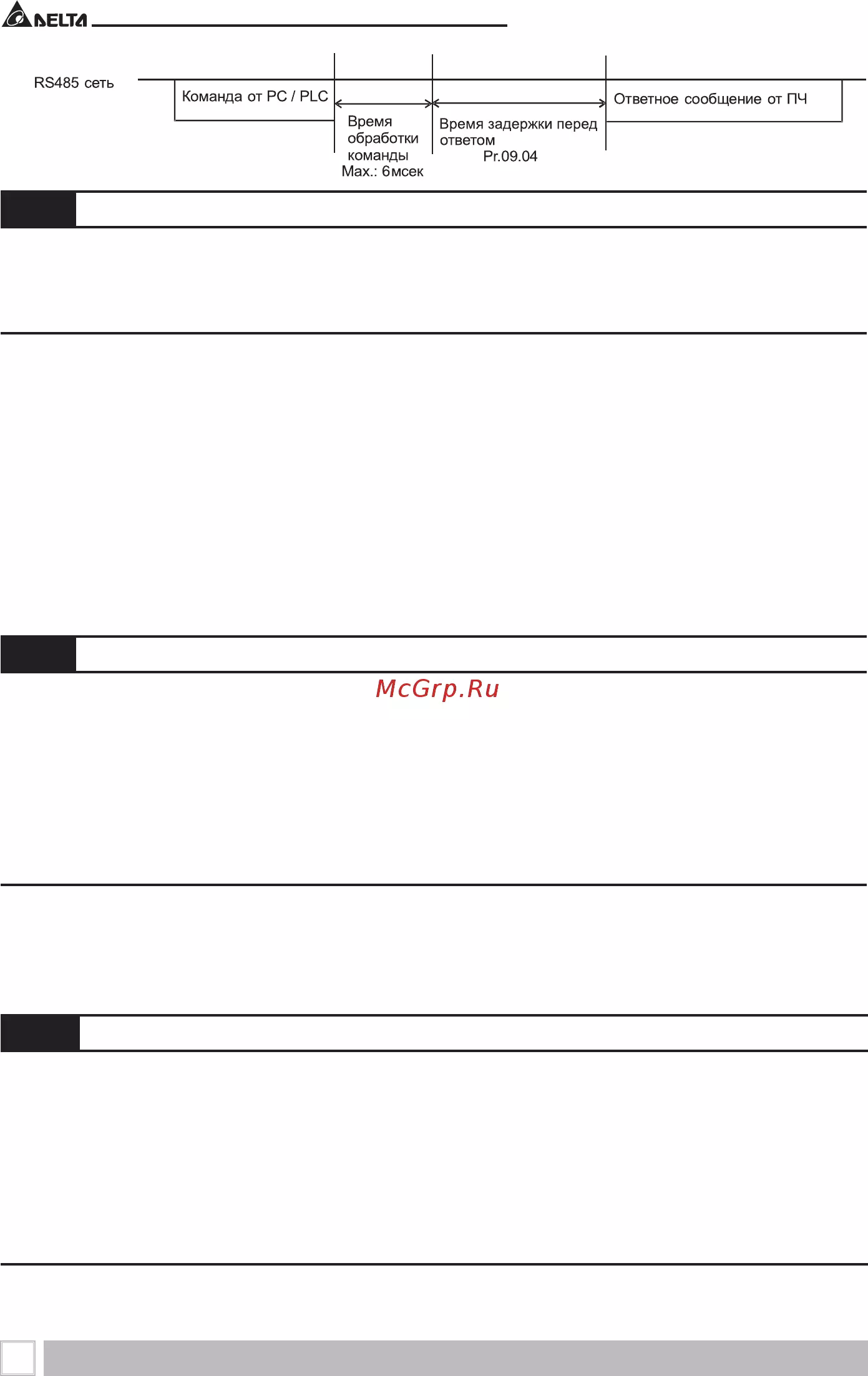

09.07 Задержка перед передачей ответного сообщения Дискретность: 2

Значения: 0 ~ 200 (400 мс) Завод. значение: 0

 В параметре устанавливается время задержки перед передачей ответного со-

общения преобразователем после получения коммуникационной команды от ведущего

устройства. 1 ед. = 2 мсек.

Глава 4. Параметры
