Преобразователи частоты VFD-EL

158

Руководство по эксплуатации

Пример применения 2 Пояснение

К одному источнику питания (распределительному)

трансформатору вместе с ПЧ подключены силовые ти-

ристорные устройства (привод постоянного тока, ре-

гулятор мощности, выпрямители и др.).

Силовые устройства с фазовой коммутацией угла от-

крывания тиристоров генерируют пиковые выбросы

напряжения, которые могут повредить элементы схе-

мы питания преобразователя частоты.

Правильное соединение:

Пример применения 3 Пояснение

Мощность источника питания (распределительного

трансформатора) значительно больше мощности ПЧ.

Когда мощность источника очень большая, полное

входное сопротивление линии будет мало и во вход-

ной цепи преобразователя возможны чрезмерные пи-

ковые токи, которые могут привести к выходу из строя

входного выпрямительного моста.

Сетевой дроссель необходим, если мощность источ-

ника питания (распределительного трансформатора)

более 500кВА и превышает по мощности в 6 и более

раз мощность ПЧ, или длина кабеля между источником

питания и ПЧ менее 10 м.

Помимо этого дроссель увеличивает время нараста-

ние токов короткого замыкания в нагрузке, что позво-

ляет защите работать более надежно.

Правильное соединение:

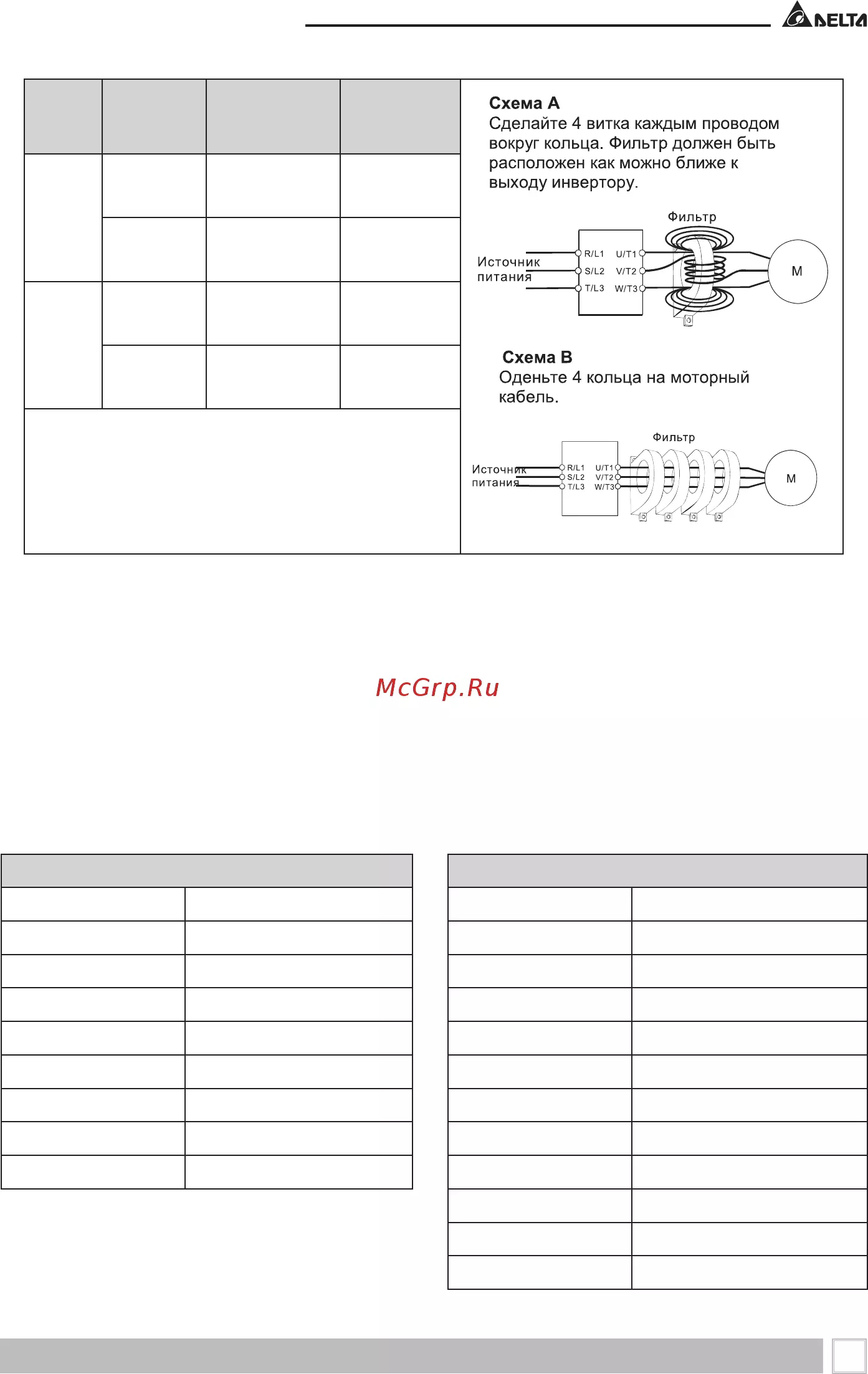

B.4 Фильтр радиопомех RF220X00A (ферритовое кольцо)

Размеры в мм [дюймах]
