![Delta Electronics VFD022EL43A [17/184] Глава 2 установка и подключение](/views2/1474734/page17/bg11.png)
17
Перевод и адаптация компании «СТОИК» www.stoikltd.ru | www.deltronics.ru
При отрицательной логике (NPN) сигнал считается поданным на данный вход при вы-
текании тока из него. Общим для дискретных входов в этом случае является терминал
DCM (0В).

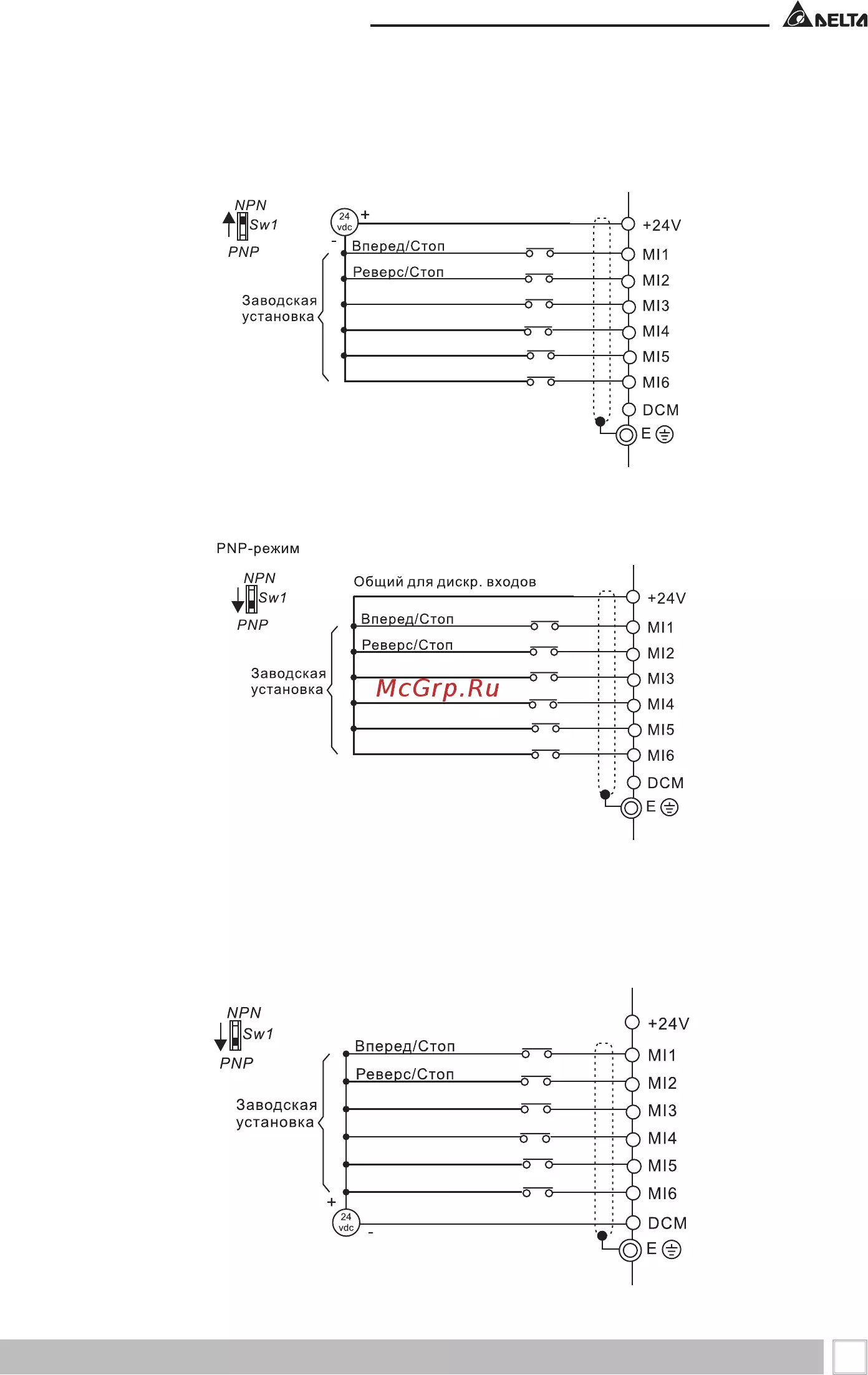

B. NPN-режим с внешним источником питания
Бит 0 номера скорости
Бит 1 номера скорости
Бит 2 номера скорости
Бит 3 номера скорости
C. PNP-режим без внешнего источника питания.
Бит 0 номера скорости
Бит 1 номера скорости
Бит 2 номера скорости
Бит 3 номера скорости
При положительной логике (PNP), сигнал считается поданным на данный вход, при
втекании тока в него. Общим для дискретных входов, в этом случае, является клемма +24V.
D. PNP-режим c внешним источником питания.
Бит 0 номера скорости
Бит 1 номера скорости
Бит 2 номера скорости
Бит 3 номера скорости
Глава 2. Установка и подключение
