Преобразователи частоты VFD-EL
170
Руководство по эксплуатации
Одиночное мигание красным цветом Количество предупреждений достигло предела
Двойное мигание красным цветом Ошибка
Светится красным CME-COP01 не подключена к шине
Светодиод SP
Состояние светодиода Описание
Не светится Нет питания на модуле CME-COP01
Мигание красным цветом Ошибка CRC контрольной суммы. Проверьте параметры коммуни-
кации VFD-EL: (19200,<8,N,2>,RTU)
Светится красным Нет связи.
Проверьте правильность соединения VFD-EL и CME-COP01
Светится зеленым Нормальное состояние коммуникации
Содержание
455- Серии vfd el
- Преобразователи частоты
- Содержание
- Преобразователи частоты vfd el
- Введение
- Указания по безопасности
- Глава 1 предварительная информация
- Получение и осмотр
- В случае обнаружения каких либо несоответствий повреждений и т д пожалуйста обратитесь к поставщику
- Конструктивные исполнения и внешний вид
- 1 расшифровка серийного номера
- Расшифровка модели
- Глава 1 предварительная информация
- Габаритно установочные размеры указаны в главе
- Подготовка к установке и подключению
- Преобразователи частоты vfd el
- A vfd015el23a 43a
- Тормозной
- Модуль
- Примечание
- Типоразмер a vfd002el11a 21a 23a vfd004el11a 21a 23a 43a vfd007el21a 23a
- Габаритно установочные размеры
- Типоразмер b vfd007el11a vfd015el21a vfd022el21a 23a 43a vfd037el23a 43a
- Размеры указаны в мм
- Подключение
- Глава 2 установка и подключение
- Руководство по эксплуатации
- Заводская установка avi mode
- Выбор логики управления дискретными входами микропереключателем sw1 a npn режим без внешнего источника питания
- Преобразователи частоты vfd el
- Ляться
- Клеммы dcm и acm являются общими для управляющих цепей и не должны зазем
- Глава 2 установка и подключение
- B npn режим с внешним источником питания
- При положительной логике pnp сигнал считается поданным на данный вход при
- При отрицательной логике npn сигнал считается поданным на данный вход при вы
- C pnp режим без внешнего источника питания
- Текании тока из него общим для дискретных входов в этом случае является терминал dcm 0в
- Втекании тока в него общим для дискретных входов в этом случае является клемма 24v
- D pnp режим c внешним источником питания
- Подключение дополнительного оборудования
- Обязательным является применение быстродействующих предохранителей исполь
- Ключатели с тепловым и электромагнитным расцепителем с кратностью срабатывания 5 класс в в этом случае рекомендуется использование сетевых дросселей устанавлива емых перед вводом сети в пч дроссель необходим для ограничения переходных токов возникающих при резком подъеме сетевого напряжения или разбалансе фаз сетевой дроссель защищает преобразователь частоты при коротких замыканиях на его выходе ограничивая скорость нарастания тока короткого замыкания и установившийся ток корот кого замыкания способствуя успешному срабатыванию токовой защиты преобразователя частоты
- Зуемых для защиты входных цепей преобразователя полупроводниковых диодов напри мер фирмы bussman limitron ktk класса cc или предохранителей типа gg в соответ ствии с требованиями стандарта en60269 часть и
- Принимает самостоятельно в зависимости от условий эксплуатации режима работы и других эксплуатационных требований
- Допускается замена быстродействующих предохранителей на автоматические вы
- Решение о применении того или иного дополнительного оборудования пользователь
- Преобразователи частоты vfd el
- Недопустимо
- Vfd007el21a 23a 43a vfd015el23a 43a
- Требование к кабелям и усилие затяжки силовых клемм
- Преобразователи частоты vfd el
- Типоразмер а типоразмер в
- Типоразмер b vfd007el11a vfd015el21a vfd022el21a 23a 43a vfd037el23a 43a
- Типоразмер a vfd002el11a 21a 23a vfd004el11a 21a 23a 43a
- Примечание
- Назначение клемм управления
- Схемы подключения дискретных в ходов для npn и pnp режима ток npn 6ма
- Расположение клемм управления
- Монтаж клемм управления
- Глава 2 установка и подключение
- Аналоговые входные клеммы avi acm аналоговые входные сигналы чувствительны к влиянию электромагнитных помех
- Подключение клемм управления рекомендуется выполнять гибкими экранированными
- Экрана к клемме acm если входные аналоговые сигналы подвержены влиянию помех от электропривода переменного тока используйте конденсатор 0 мкф и выше и феррито вое кольцо как показано на рисунке
- Примечание
- Преобразователи частоты vfd el
- Напряжение на этом выходе формируется с по мощью шим этот выход в основном предназна чен для подключения аналогового вольтметра и не предназначен для подключения к ацп
- Кабелями с многожильными проводниками рекомендуемое сечение проводников 0 5 мм2
- Если помехи имеют индуктивный характер может оказаться полезным подключение
- Для них следует использовать кабель типа экранированная витая пара как можно более короткий 20м с правильно выполненным заземлением при этом каждый из сигналов подключать отдельной экранированной парой не рекомендуется использовать один об щий провод для разных сигналов аналоговые и цифровые сигналы следует подключать отдельными экранированными кабелями
- Описание органов управления и индикации
- Глава 3 работа
- Алгоритм управления приводом с пульта управления
- Рой после запятой например 00
- Примечание
- Когда значение на дисплее превысит 9 9 число будет отображаться только с циф
- Глава 3 работа
- Таблица символов отображаемых на led дисплее
- Подготовка к включению
- Методы управления
- Пробное включение
- Общие замечания по эксплуатации
- Группа 0 параметры пользователя
- Глава 4 параметры
- Группа 7 параметры двигателя
- Группа 2 параметры режимов работы
- Группа 1 основные параметры
- Группа 8 специальные параметры
- Группа 6 параметры защиты
- Группа 5 параметры пошагового управления скоростью
- Группа 4 параметры входных функций
- Группа 3 параметры выходных функций
- Параметр можно изменять во время работы привода
- Группа 10 параметры пид регулятора
- Функциональных групп
- Сводная таблица параметров
- Преобразователи частоты vfd el
- Для удобства настройки vfd el программируемые параметры разбиты на 11
- Группа 9 параметры коммуникации
- Глава 4 параметры
- Преобразователи частоты vfd el
- Как кнопками p и q пульта
- Глава 4 параметры
- Преобразователи частоты vfd el
- Глава 4 параметры
- Преобразователи частоты vfd el
- Глава 4 параметры
- Преобразователи частоты vfd el
- Группа 7 параметры двигателя
- Глава 4 параметры
- Преобразователи частоты vfd el
- Глава 4 параметры
- Преобразователи частоты vfd el
- Глава 4 параметры
- Подробное описание параметров многонасосного режима см в документе
- Преобразователи частоты vfd el
- Настройка многонасосного режима работы в vfd el который можно найти на сайтах www deltronics ru www stoikltd ru www delta vfd ru
- Поиск скорости
- Глава 4 параметры
- Энергосбережение
- Торможение постоянным током при старте
- Пошаговое управление
- Классификация параметров по назначению
- Предупреждение о перегреве
- Команды управления приводом
- Х проводное управление
- Двух и трех проводное управление
- Преобразователи частоты vfd el
- Переключение между различными уставками времени разгона замедления
- Автоматическое повторное включение после срабатывания защиты
- Экстренное торможение постоянным током
- Установка уровней и режимов защиты
- Удержание выходной частоты
- Глава 4 параметры
- Верхнее нижнее ограничение выходной частоты
- Управление внешним электромагнитным стояночным тормозом
- Продолжение работы при отсутствии сигнала задания выходной частоты
- Преобразователи частоты vfd el
- Корректировка несущей частоты шим
- Индикация нулевой скорости на дискретном выходе
- Блокировка некоторых выходных частот
- Глава 4 параметры
- Предупреждение о перегреве пч на дискретном выходе
- Многофункциональный аналоговый выход
- Индикация паузы в работе на дискретном выходе
- Индикация достижения сигнальной частоты на дискретном выходе
- Описание программируемых параметров
- Глава 4 параметры
- Глава 4 параметры
- Преобразователи частоты vfd el
- Выбор первого или второго времени разгона замедления
- Глава 4 параметры
- Режим пошагового управления скоростью
- Преобразователи частоты vfd el
- Зуются для выбора предустановленных параметрами 00 14 выходных частот пч
- Значения 0 0 99 гц завод значение 0
- Глава 4 параметры
- Фиксированная частота 5 дискретность 1
- Работа на заданных предустановленных скоростях может осуществляться по командам на дискретных входах
- Пользователь может задать 5 различных предустановленных частот вращения
- Многофункциональные входные клеммы см параметры pr 4 5 4 8 исполь
- Vfd el
- Глава 4 параметры
- 3 протокол коммуникации
- Преобразователи частоты vfd el
- Коммуникационный блок данных
- Bit кадр передачи для rtu
- Допустимый коммуникационный адрес должен быть выбран из диапазона 0 254
- Глава 4 параметры
- Cmd код команды и data данные
- Ascii режим
- Adr коммуникационный адрес пч
- 1 31h 0 30h rtu режим adr 10h
- Формат символов данных зависит от командных кодов 03h чтение данных из регистров 06h запись данных в один регистр 08h детектирование цикла 10h запись данных в несколько регистров доступные командные коды и примеры для vfd el описаны ниже 1 3h чтение данных из нескольких регистров пример чтение слов из регистров с начальным адресом 102h vfd с адресом 1h
- Коммуникационный адрес равный средство трансляции всем пч одновременно в этом случае пч не будут отвечать ни на какое сообщение ведущему устройству
- Преобразователи частоты vfd el
- Rtu режим
- Ascii режим
- 2 6h запись данных в один регистр пример запись числа 000 1770h в регистр 100h пч с адресом 1h
- Глава 4 параметры
- Rtu режим
- Ascii режим
- 3 0h запись данных в несколько регистров пример задание предустановленных скоростей pr 5 0 50 0 1388h pr 5 1 40 0 0fa0h пч с адресом 1h
- Проверка контрольной суммы ascii режим lrc продольная проверка избыточности рассчитывается следующим образом суммируются значение байтов от adr1 до последнего символа данных и вычитается из 00h для примера читая слово с адреса 401h преобразователя с адресом 1h
- Преобразователи частоты vfd el
- Rtu режим
- Содержание доступных адресов показано ниже
- Преобразователи частоты vfd el
- Адресный список
- Глава 4 параметры
- Управляющему устройству например компьютеру
- Пч принимает сообщение без ошибки но не может его обработать ответ исключения
- Примечание 116h определяется параметром 0 4
- Пример ответа исключения с кодом команды 6н и кодом исключения 2н
- Преобразователи частоты vfd el
- Ниже приводятся ситуации в которых преобразователь не дает нормального ответа
- Лен в и код исключения объясняет условие которое вызвало исключение
- Компьютер исчерпает лимит времени ожидания
- Исключительная ситуация по ответу
- Значение кода исключения
- Если пч не принимает сообщения из за ошибки связи и не отвечает компьютеру то
- Возвратится ведущему устройству а сообщение об ошибке cexx будет выведено на циф ровой панели преобразователя хх в сообщении cexx есть десятичный код равный коду исключения который описан ниже
- В ответе исключения старший значащий бит первоначального кода команды установ
- Ниже приведен пример написания программы коммуникации компьютера с пч для
- В параметре устанавливается время задержки перед передачей ответного со
- Modbus режима ascii на языке си
- Общения преобразователем после получения коммуникационной команды от ведущего устройства ед мсек
- Коммуникационная программа pc
- Значения 0 00 400 мс завод значение
- Задержка перед передачей ответного сообщения дискретность
- Глава 4 параметры
- Глава 5 информация об ошибках
- Преобразователь частоты имеет развитую диагностическую систему которая включа
- Примечание
- Преобразователи частоты vfd el
- Подождите сек и если причины возникновения аварии устранены нажмите кнопку
- Основные проблемы и способы их устранения
- Ет несколько способов индикации и сообщений о характере аварии как только аварийное состояние обнаружено защита будет активизирована и все транзисторы инвертора за крыты т е двигатель обесточен ниже описаны сообщения выводимые на дисплей при блокировке преобразователя по причине аварии пять последних сообщений могут быть прочитаны на цифровом дисплее при просмотре значений параметров 8 2 или по rs 485
- Reset для сброса блокировки если отключение повторится то свяжитесь с поставщи ком
- Глава 5 информация об ошиибках
- Преобразователи частоты vfd el
- Сбросить аварийную блокировку привода можно следующими способами
- Перед сбросом аварийной блокировки снимите команду run пуск привода для пре
- Командой reset на дискретном входе pr 4 5 pr 4 8 5
- Команда reset по rs 485
- Клавишей на пульте
- Дотвращения возможных повреждений и травм персонала из за внезапного возобновле ния работы привода
- Деблокировка привода
- Глава 5 информация об ошиибках
- Внимание
- Глава 6 поиск неисправностей
- Преобразователи частоты vfd el
- Перегрузка по току oc
- Замыкание на землю
- Перегрузка по напряжению ov
- Глава 6 поиск неисправностей
- Низкое напряжение lv
- Преобразователи частоты vfd el
- Перегрузка
- Тепловая перегрузка oh
- Глава 6 поиск неисправностей
- Отсутствие фазы питающего напряжения phl
- Неисправность дисплея цифрового пульта
- Двигатель не вращается
- Глава 6 поиск неисправностей
- Скорость двигателя не регулируется
- Преобразователи частоты vfd el
- Двигатель работает не правильно
- Глава 6 поиск неисправностей
- Двигатель не выходит на заданную скорость при разгоне
- Электромагнитные помехи
- Условия окружающей среды
- Влияние на другое оборудование
- Глава 7 техническое обслуживание
- Перечень основных проверок и работ которые рекомендуется проводить с пе
- Тора свободу вращения шум нагрев загрязненность
- Риодичностью указанной в таблице
- Раза в год его включать можно и без двигателя и формовать его электролитические кон денсаторы а также подтверждать сохранение функциональных способностей
- Радиатор силовые элементы элементы конструкции панель управления разъемы и другие места скопления пыли помните что пыль и грязь могут уменьшить срок службы преобразователя или привести к его отказу
- Проверьте тепловой режим пч и двигателя обратите внимание на работу вентиля
- Под давлением 6 кг с
- Если преобразователь длительное время не включался необходимо не реже одного
- Глава 7 техническое обслуживание
- Преобразователи частоты vfd el
- Глава 7 техническое обслуживание
- Преобразователи частоты vfd el
- Напряжение заряда конденсаторов от нуля до номинального значения а затем выдержать его под номинальным напряжением часов или более не подключая двигатель
- Денсатора от нуля до номинального значения эта процедура необходима если срок хра нения пч превысил год
- Вам необходимо отключить от сети пч и медленно в течение часа повышать
- Формование конденсаторов это плавное повышение напряжение заряда кон
- Формование конденсаторов
- Формование должен производить квалифицированный электрик с помощью ав
- Тотрансформатора латра
- Приложение a технические характеристики
- Преобразователи частоты vfd el
- Приложение a технические характеристики
- Если используется резистор с минимальным сопротивлением то мощность его
- Его цепи тепловое реле контакт теплового реле должен отключать пч от питающей сети
- Дули производства delta electronics при использовании устройств торможения с други ми характеристиками или других производителей без консультации со специалистами по ставщика гарантийные обязательства могут быть прекращены тормозной модуль дол жен быть установлен на расстоянии не менее 0 см от преобразователя частоты для ис ключения их взаимовлияния для детализации монтажа настройки и работы тормозных устройств смотрите руководство по эксплуатации тормозных модулей
- Должны быть обеспечены безопасные условия внешней среды в месте установки
- Должна быть выбрана больше
- Для предотвращения перегрузки тормозного резистора рекомендуется установить в
- Чение эквивалентного сопротивления резисторов подключенных ко всем модулям всех должно быть не меньше минимального сопротивления см правый столбец в таблице
- Веденной таблицей
- Тормозного модуля резистора
- Delta не гарантирует надежность работы привода с тормозными резисторами моду
- Рекомендуется использовать только указанные в таблице тормозные резисторы и мо
- B тормозные резисторы и модули
- Рекомендуется выбирать тормозные резисторы модули в соответствие с вышепри
- Примечание
- Приложение b аксессуары
- Преобразователи частоты vfd el
- Находятся в разработке этой позиции нет у delta используйте продукцию других производителей
- Лями других производителей
- Когда используется больше двух тормозных модулей включенных параллельно зна
- Перед установкой и эксплуатацией тормозных резисторов модулей обязательно
- Ознакомьтесь с руководством по эксплуатации тормозных модулей
- Модель l1 l2 h d w масса г
- Модели br080w200 br080w750 br300w100 br300w250 br300w400
- Br400w150 br400w040
- B массогабаритные характеристики тормозных резисторов
- Размеры указаны в мм
- Приложение в аксессуары
- Размеры указаны в мм
- Преобразователи частоты vfd el
- Модель l1 l2 h d w масса г
- Модель br500w030 br500w100 br1kw020 br1kw075
- Модель br1k0w050 br1k2w008 br1k2w6p8 br1k5w005 br1k5w040
- B пульт дистанционного управления rc 01
- B дроссель переменного тока
- Дуктивность сетевого дросселя гн
- Зная величину нагрузочного тока воспользовавшись вышеприведенной зависимо
- Сыщение
- Дроссель должен быть рассчитан на соответствующее напряжение моторные дроссели должны быть рассчитаны для работы в диапазоне рабочих частот
- Стью приняв несколько процентовое падение напряжения можно определить индуктив ность дросселя
- Где i номинальный нагрузочный ток а f частота напряжения сети гц
- Следует учитывать что на обмотках дросселя падает напряжение и при неправиль
- В 0 60гц фазы
- При рабочих и аварийных режимах магнитопровод дросселя не должен входить в на
- В 0 60гц фаза
- При выборе дросселя так же следует учитывать следующие условия номинальный длительный ток сетевого дросселя был равен или больше чем макси
- B рекомендуемые параметры сетевого дросселя
- Преобразователи частоты vfd el
- Оценить падение напряжения на дросселе можно по ниже приведенной формуле
- Ных типономиналов преобразователей
- Номинальный длительный ток моторного дросселя был равен или больше чем макси
- Ном выборе дросселя слишком высокое сопротивление на частоте 0гц напряжение на входе пч может быть меньше допустимого для его нормальной работы а при маленькой индуктивности дросселя его полезные свойства могут быть сведены до нуля
- Ниже приведены таблицы рекомендуемых сетевых и моторных дросселей для различ
- Например 400гц
- Мальный длительный ток потребляемый пч от сети
- Мальный длительный ток двигателя
- B рекомендуемые параметры моторного дросселя
- B применение дросселей переменного тока
- Сетевые дроссели
- Приложение в аксессуары
- Правильное соединение
- В 230в 0 60гц фазы
- В 0 60гц фазы
- Размеры в мм дюймах
- Преобразователи частоты vfd el
- Правильное соединение
- B фильтр радиопомех rf220x00a ферритовое кольцо
- Приложение в аксессуары
- При использовании автоматического выключателя для защиты пч по входу рекомен
- Хранители см приложение в6
- Примечание предпочтительнее использовать быстродействующие плавкие предо
- Дуется выбирать автоматы защиты с тепловым и электромагнитным расцепителем с крат ностью срабатывания 5 класс в и номинальным током указанным в нижеприведенной таблице
- B рекомендуемые параметры автоматических выключателей
- B рекомендуемые параметры и типы предохранителей
- Преобразователи частоты vfd el
- Ми тока меньше указанных в таблице
- Допускается использовать быстродействующие плавкие предохранители с номинала
- Приложение в аксессуары
- B пульт управления vfd pu06
- Преобразователи частоты vfd el
- Алгоритм работы пульта vfd pu06
- Ед изм мм
- B коммуникационные модули
- Ед изм мм
- Ед изм мм
- Rs 485 interface rj45 порт связи vfd el
- Canopen
- B спецификация
- B внешний вид
- B адаптер интерфейса canopen cme cop01
- Преобразователи частоты vfd el
- Клеммная колодка для связи с сетью
- И cme cop01
- Run led индикация работы 4 err led индикация ошибки 5 sp led индикация связи 6 br установки скорости обмена данными 7 id_h id l установка адреса модуля cme
- B подключение и настройка
- Сети canopen возможные уставки 8 f не используются
- Светодиод run
- Светодиод err
- Пример если нужно установить комм адрес для cme cop01 как 6 1ah установите
- Приложение в аксессуары
- Поворотным переключателем br можно установить одну из ми скоростей обмена в
- Ключателями id_h и id_l в шестнадцатеричном hex формате возможный диапазон 0 f 80 ff не используются
- Клеммы подключения к интерфейсу canopen
- Адрес модуля cme cop01 в сети canopen устанавливается двумя поворотными пере
- Id_h и id_l a
- B led индикаторы состояния работы
- Установка скорости
- Установка адреса
- Светодиод sp
- Преобразователи частоты vfd el

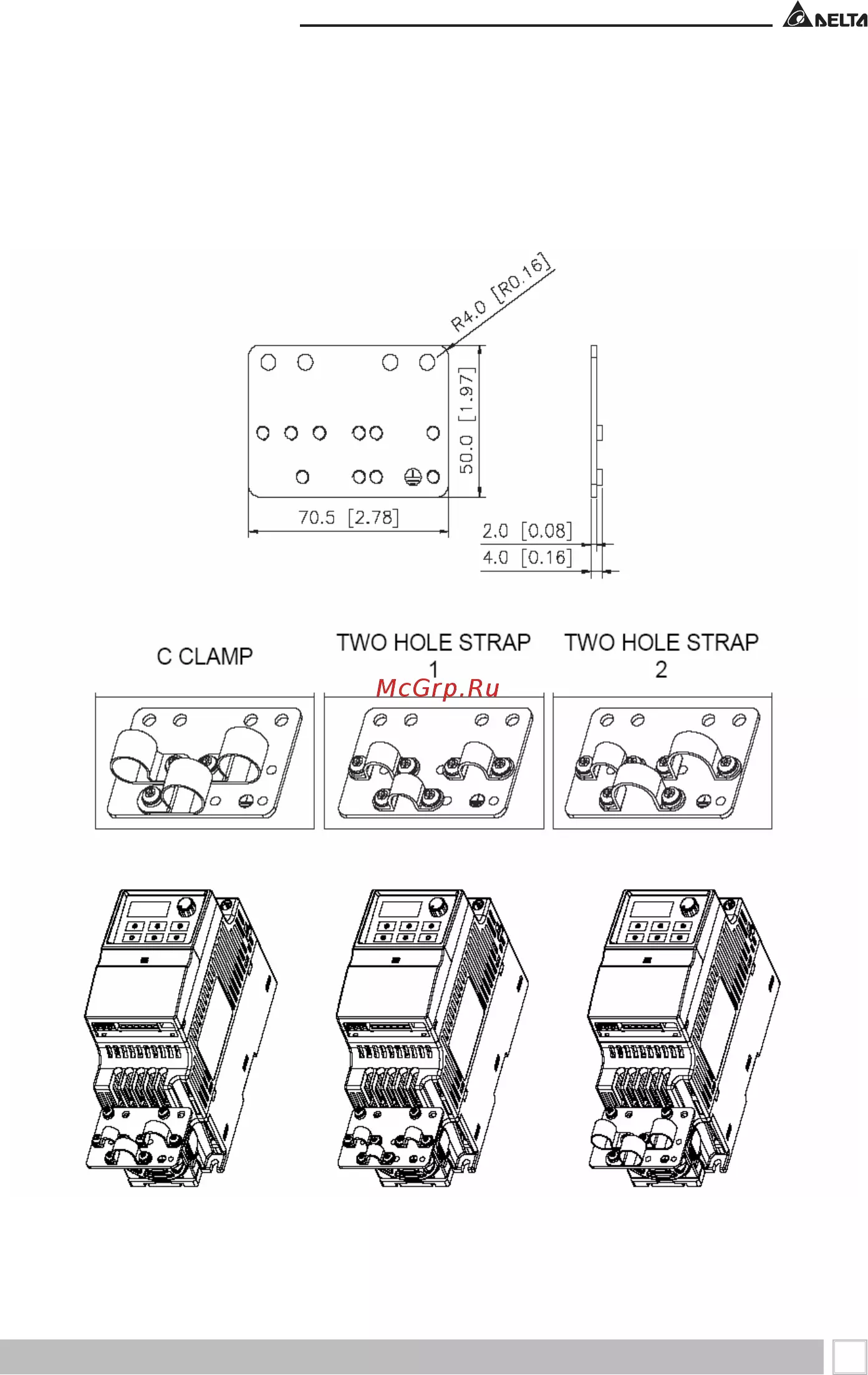

- B крепежные аксессуары
- Сосных функций vfd el
- Приложение с описание насосных функций
- Приложение с дополнительные материалы для описания на
- Приложение c дополнительные материалы для описания насосных функций vfd el
- Преобразователи частоты серии vfd el начиная с версии firmware 2 имеют до
- Полнительные функции для управления насосами данные функции включают следующие возможности поддержание заданного давления в системе на основе сигнала обратной связи 10 в или 20 ма посредством точного пид регулирования отображение в едини цах пользователя заданного и текущего значения давления на экране пульта пч защита от сухого хода защита от частых повторно кратковременных пусков при слабой утечке жид кости функция плавного подхода к заданному значению во избежание перегулирования многонасосный режим чередование насосов по времени или каскадное управление
- Для реализации вышеуказанных функций используются следующие параметры
- Пример схемы подключения преобразователя давления крт5 1 с выходом 20ма
- Приложение c описание насосных функций
- Master
- Avi в соответствии со схемой подключения датчика и переключите тумблер sw2 в поло жение avi
- Руководство по эксплуатации
- Приложение d настройка многонасосного режима работы
- Преобразователи частоты vfd el
- Многонасосная система на базе преобразователей частоты vfd el
- Для преобразователей частоты с версией прошивки 8 и выше
- Датчик давления с выходом 20мa или 10 в подключается только к ведущему пч
- Ветствии со схемой на рисунке и переключите тумблер sw2 в положение aci
- В случае использования датчика давления с выходом 20мa подключите его в соот
- В случае использования датчика давления с выходом 10 в подключите его к входу
- Стандартный порядок настройки многонасосного режима в vfd el
- Принадлежности для связи преобразователей частоты
- Приложение d настройка многонасосного режима работы
- При использовании rj45 кабеля 8 контактов internet
- При использовании rj11 кабеля 6 кон
- Няйте у поставщика
- Кабель для подключения кабеля к преобразователю частоты адаптер не требуется если система состоит из трех и более пч то требуется использовать стандартные разветвители для примера см рис или rmke hub01 доступность уточ
- Тактов рекомендуется использовать адаптер для подключения к кабеля к преобразователю часто ты если система состоит из трех и более пч то требуется использовать стандартные разветвители или разветвитель на вы хода vfd cmd04 см рис
- Руководство по эксплуатации
- У каждого пч должны быть настроены следующие параметры
- Преобразователи частоты vfd el
- Параметры для многонасосного режима
- Параметр 1 2 время торможения
- Параметр 0 6 продолжительность измерения утечки жидкости
- Параметр 0 5 уровень изменения сигнала обратной связи при утечке жидкости
- Параметр 0 4 уровень утечки жидкости
- Параметр 0 3 время измерения отклонения
- Параметр 0 2 уровень отклонения сигнала обратной связи
- Мо 3 при возникновении аварии включится выход ведущего пч
- Многофункциональный релейный выход ra1 rb1 rc1
- Многонасосный режим исходя из задачи задайте один пч ведущим а остальные ведомыми и установите соответствующие параметры в каждом пч
- Шаг
- Индикация аварии в многонасосной системе только на ведущем пч
- Функция остановки при отклонении сигнала обратной связи
- Значения 0 23 завод значение
- Утечка жидкости у каждого пч должны быть настроены следующие параметры
- Автоматический режим работы 1 jog недоступен
- Примечания о работе в ручном hand и автоматическом auto режимах a при выходе из строя датчика возможно переключиться на ручной режим и управ
- Приложение d настройка многонасосного режима работы
- Преобразователь будет выполнять автономно как отдельное устройство
- Переключение ручного hand режима на автоматический auto
- Переведен в режим стоп но при этом ведущий пч не будет им управлять при последую щем пуске ведомого пч он будет опять управляться ведомым пч
- Описание mi 5
- Новая функция для дискретного входа на ведущем пч переключающая с ручного hand режима работы на автоматический auto
- Лять пч командами run stop
- Ления системой
- Значения 0 25
- C в автоматическом режиме в многодвигательной системе ведомый пч может быть
- B в автоматическом режиме только ведущий пч может осуществлять функции управ
- Ручной режим работы 1 не используется пид регулятор 2 автономная система команды например задание частоты
- Пч нажать кнопку reset сброс для определения ведомых пч
- Примеры настроек многодвигательной системы можно найти на наших сайтах
- Преобразователи частоты vfd el
- После установки параметров ведущего и ведомых пч необходимо на ведущем
- Www deltronics ru www stoikltd ru в файле настройка многонасосного режима работы в vfd el
- Приложение d настройка многонасосного режима работы
- Преобразователи частоты vfd el
- Приложение c настройка многонасосного режима работы
- Преобразователи частоты vfd el
Похожие устройства
-
Delta Electronics VFD370ED23SРуководство пользователя -
Delta Electronics VFD370ED23SРуководство по программированию -
Delta Electronics VFD370ED23SКаталог -
Delta Electronics VFD370ED23SИнструкция по эксплуатации -
Delta Electronics VFD300ED23SРуководство пользователя
-
Delta Electronics VFD300ED23SРуководство по программированию
-
Delta Electronics VFD300ED23SКаталог
-
Delta Electronics VFD300ED23SИнструкция по эксплуатации
-
Delta Electronics VFD220ED23SРуководство пользователя
-
Delta Electronics VFD220ED23SРуководство по программированию
-
Delta Electronics VFD220ED23SКаталог
-
Delta Electronics VFD220ED23SИнструкция по эксплуатации
Узнайте о работе и диагностике преобразователей частоты VFD-EL 170. Получите информацию о предупреждениях, ошибках и нормальном состоянии устройства.
