163
Перевод и адаптация компании «СТОИК» www.stoikltd.ru | www.deltronics.ru

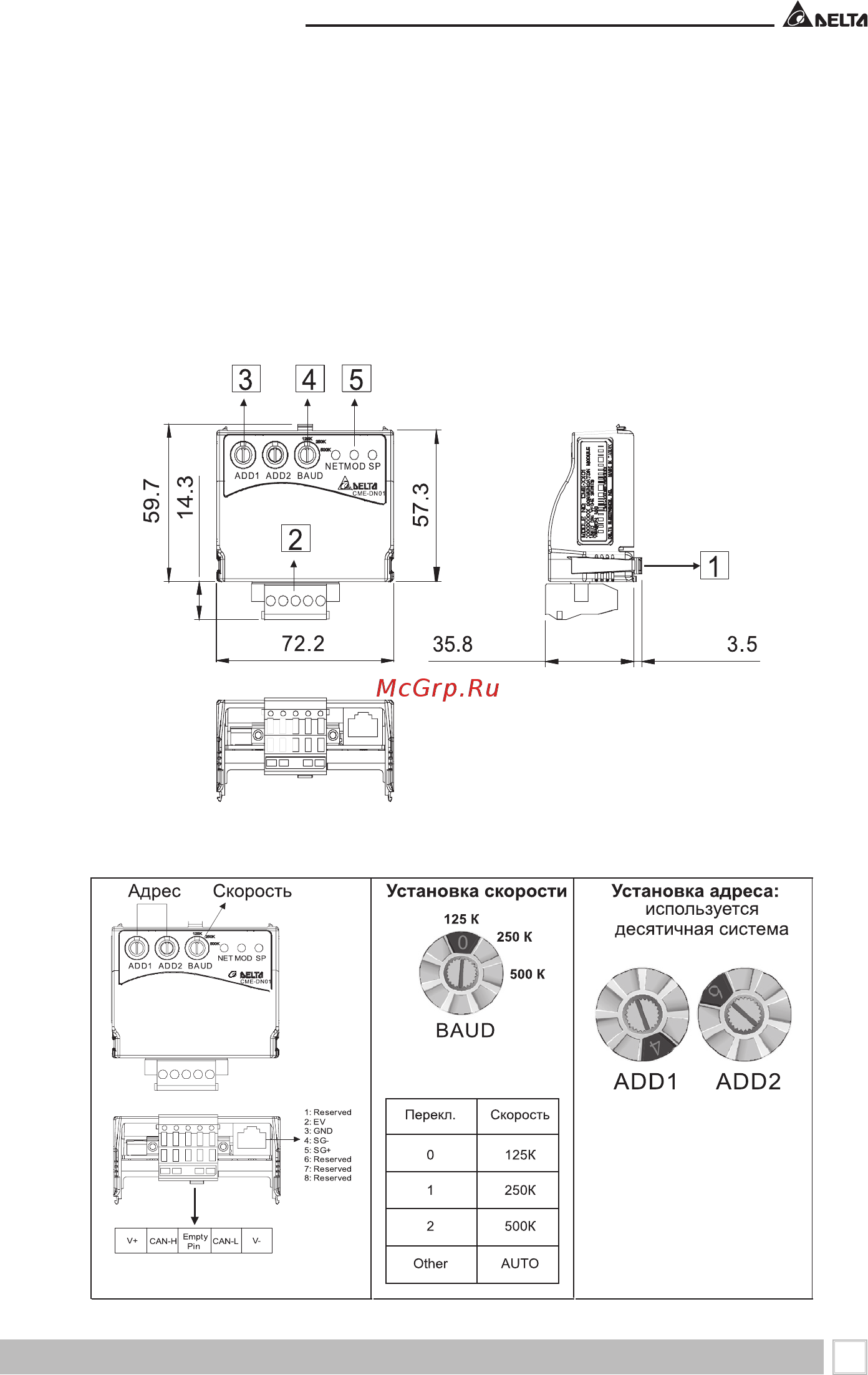

B.8 Коммуникационные модули
B.8.1 Адаптер интерфейса DeviceNet (CME-DN01)

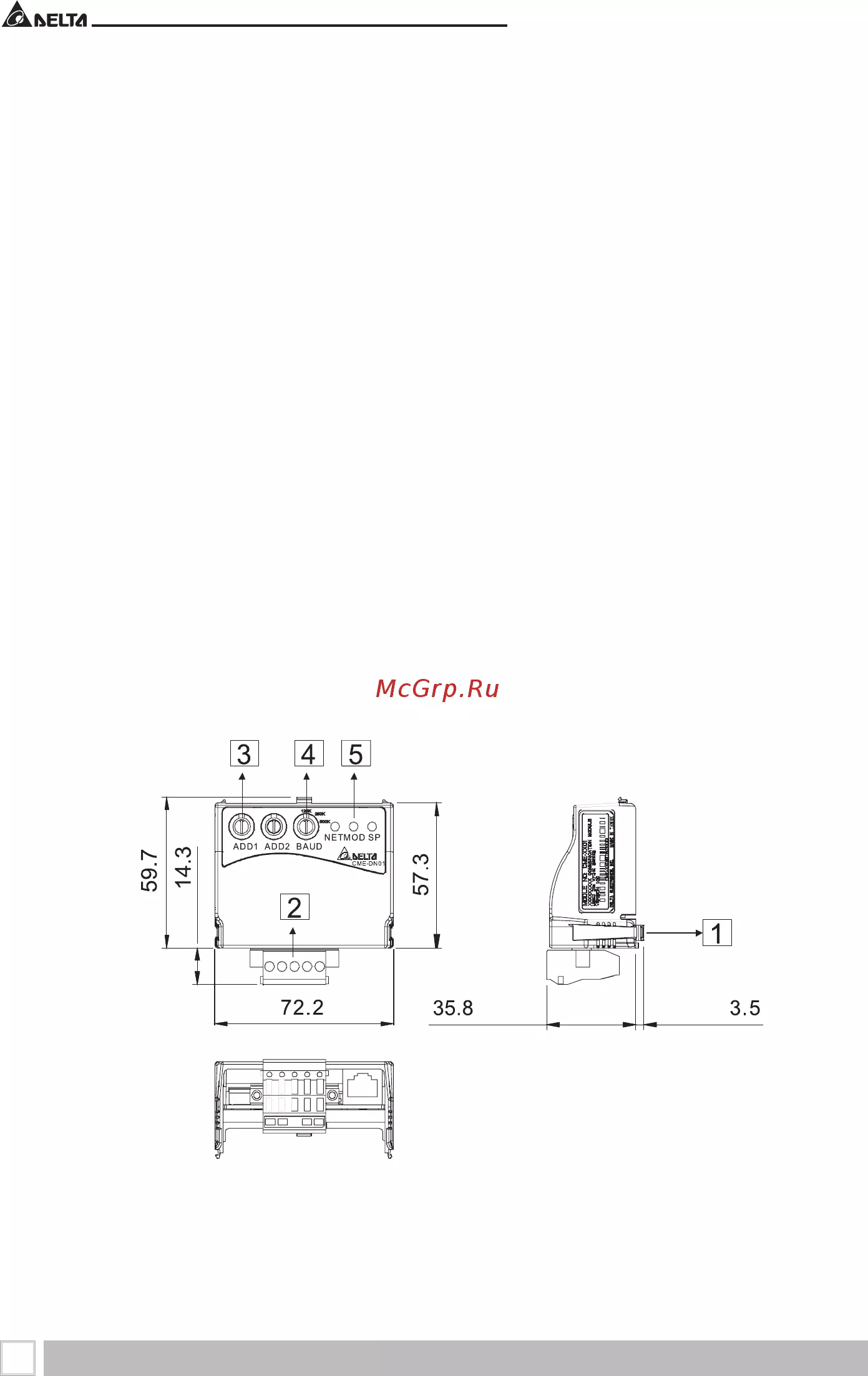

B.8.1.1 Внешний вид и размеры
1. Порт RS-485 для соединения с VFD-EL
2. Коммуникационный порт для соединения с информационной сетью DeviceNet
3. Установка адреса
4. Установки скорости обмена данными
5. Три LED-индикатора состояния. (см. ниже)
Ед. изм.: мм
B.8.1.2 Подключение и настройка
Приложение В. Аксессуары
