![Delta Electronics VFD022EL21A [161/184] Приложение в аксессуары](/views2/1474734/page161/bga1.png)
161
Перевод и адаптация компании «СТОИК» www.stoikltd.ru | www.deltronics.ru

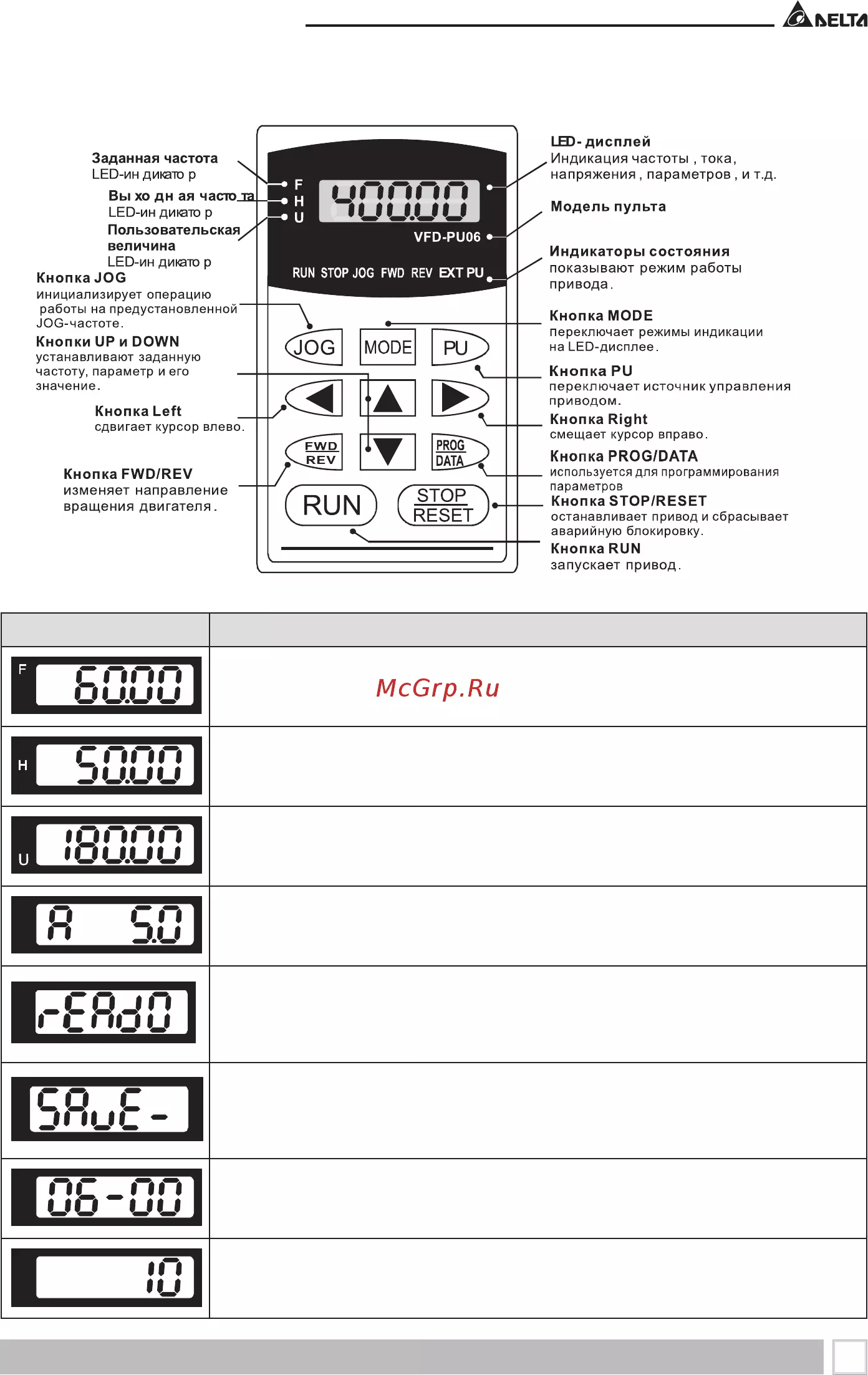

B.7 Пульт управления VFD-PU06
Индикация дисплея Описание
Заданная частота (master frequency).
Фактическая частота напряжения на выходных клеммах U, V, и W инвертора.
Величина пропорциональная выходной частоте в единицах пользователя. Напри-
мер, скорость в об/мин.
Выходной ток инвертора.
Функция копирования параметров из ПЧ в пульт: при нажатии и удерживании в те-
чение 2…3 сек кнопки PROG/DATA, начнется копирование параметров из ПЧ в пульт
PU06. Нажатие кнопки p или q вызывает функцию “SAVE”. Возможно копирование
и сохранение в пульте четырех наборов параметров (read0 – read3).
Функция копирования параметров из пульта PU06 в ПЧ: при нажатии и удержива-
нии в течение 2…3 сек кнопки PROG/DATA, начнется копирование параметров из
пульта PU06 в ПЧ. Нажатие кнопки p или q вызывает функцию “READ”. Не забудьте
выбрать требуемый из четырех наборов параметров.
Номер параметра.
Значение параметра.
Приложение В. Аксессуары
