Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-28

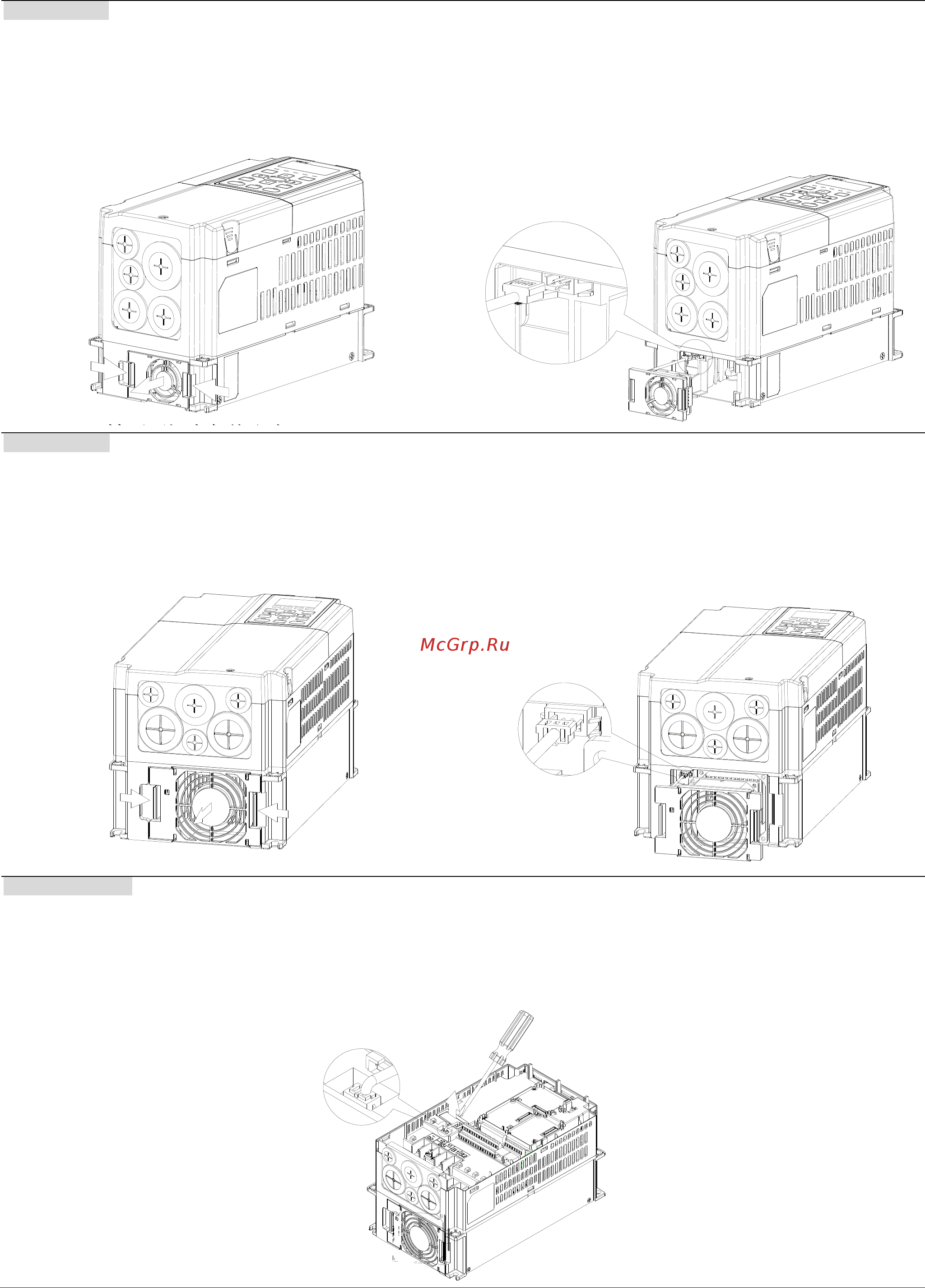

Демонтаж вентиляторов
Типоразмер A
Для моделей:
VFD015CH23A-21;VFD022CH23A-21;VFD037CH23A-21;VFD015CH43A/4EA-21;VFD022CH43A/4EA-21;
VFD037CH43A/4EA-21; VFD055CH43A/4EA-21
1. Нажмите на защелки по бокам вентилятора (см.
стрелки) и вытащите вентилятор.
2. Отсоедините разъем вентилятора перед
окончательным извлечением вентилятора (как
показано на рис.)
Типоразмер B
Для моделей:
VFD055CH23A-21; VFD075CH23A-21; VFD110CH23A-21; VFD075CH43A/43E-21; VFD110CH43A/43E-21;
VFD150CH43A/43E-21
1. Нажмите на защелки по бокам вентилятора (см.
стрелки) и вытащите вентилятор.
2. Отсоедините разъем вентилятора перед
окончательным извлечением вентилятора (как
показано на рис.)
Типоразмер B&C
Для моделей:
VFD055CH23A-21; VFD075CH23A-21; VFD110CH23A-21; VFD150CH23A-21; VFD185CH23A-21; VFD075CH43A/4 EA -21;
VFD110CH43A/4EA-21; VFD150CH43A/4 EA -21; VFD185CH43A/4 EA -21; VFD220CH43A/4 EA -21; VFD300CH43A/4 EA -21
Отсоедините разъем вентилятора с помощью отвертки с плоским жалом.
