Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-134
Специальный
регистр D
Описание Атрибут R/W
(Чтение/запись)
D1050 Текущий режим (0:Скорость, 1: Позиция, 2: Момент, 3: Homing) Чтение
D1053 Текущий момент Чтение
Команды управления для режима управления моментом:
TORQ(P)
S1 S2
Заданный момент Предельная частота

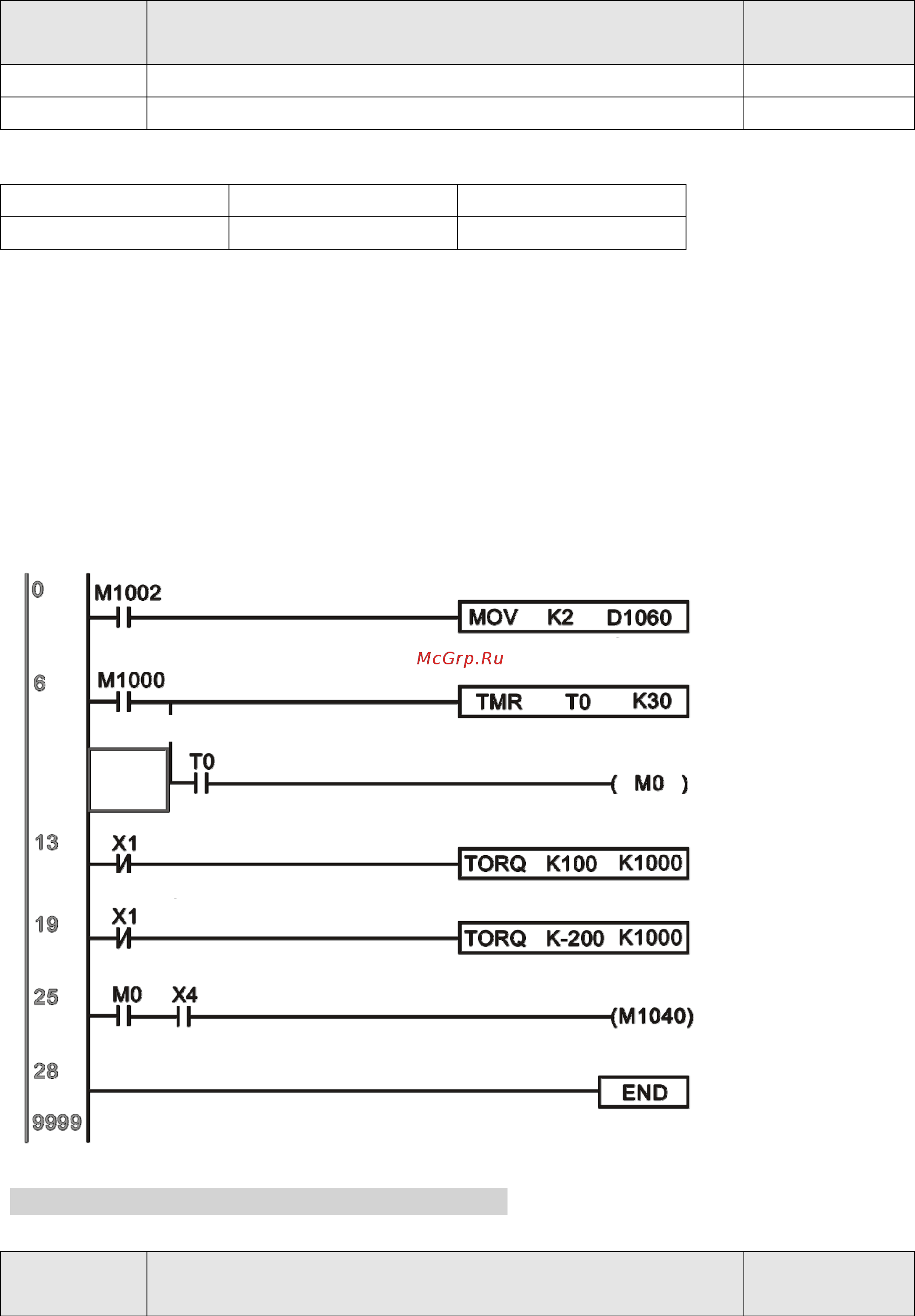

Пример:
Перед загрузкой программы управления моментом в ПЛК необходимо установить все параметры
для режима управления моментом в ПЧ.
1. При установке D1060 = 2, ПЧ работает в режиме управления моментом.
2. Загрузите команду TORQ в ПЛК для управления моментом и предельной частотой (скоростью
вращения).
3. При установке M1040 = 1, ПЧ начинает работу до достижения заданного момента или
предельной
скорости вращения. Текущий момент сохраняется в D1053.
Режим управления позиционированием/homing режим:
Специальные регистры М, настройки управления:
Специальный
регистр М
Описание Атрибут R/W
(Чтение/запись)
ВКЛ на 1 цикл
У
становка режима управления (2: Момент)
Задержка включения
Задержка включения
Н/О контакт
Готовность
Готовность
Установка момента
Установка момента
Включение питания
