Глава 10 Пульты управления VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК » (495) 661-24-41 www.stoikltd.ru
10-8

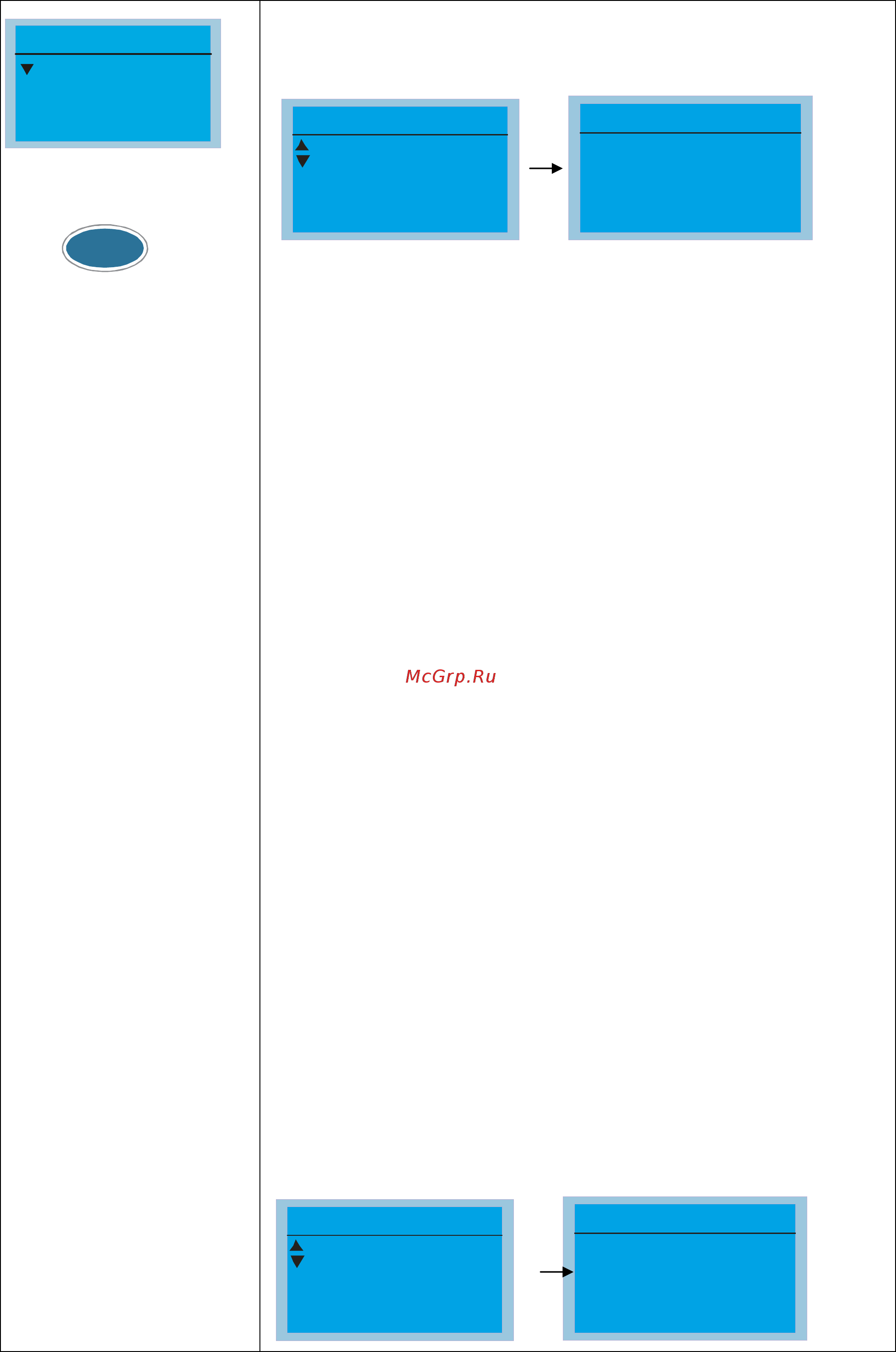

7. Быстрая/Простая настройка
1: V/F mode
2: VFPG mode
3: SVC mode
Quick setting
ENTER
Нажмите
для выбора пункта
Быстрая настройка:
1. VF режим
2. VFPG режим
3. SVC режим
4. FOCPG режим
5. TQCPG режим
6. Мой режим
Быстрая настройка:
1. V/F режим
01: Ввод пароля (снятие)
01. Password Input
02. Password Setting
03. Control Mode
V/F mode P00-07
0
Password Input
00-07
0~ 65535
Пункты
1. Ввод пароля для защиты параметров (P00-07)
2. Включение пароля защиты параметров (P00-08)
3. Режим управления (P00-10)
4. Метод управления скоростью (P00-11)
5. Режим работы привода (P00-16)
6. Несущая частота ШИМ (P00-17)
7. Источник задания частоты (AUTO) (P00-20)
8. Источник команд управления (AUTO) (P00-21)
9. Способ останова (P00-22)
10. Работа кнопки STOP цифрового пульта (P00-32)
11. Макс. рабочая частота (P01-00)
12. Номинальная частота двигателя 1 (P01-01)
13. Номинальное напряжение двигателя 1 (P01-02)
14. Промежуточная частота
1 характеристики V/f для
двигателя 1 (P01-03)
15. Промежуточное напряжение 1 характеристики V/f для
двигателя 1 (P01-04)
16. Промежуточная частота 2 характеристики V/f для
двигателя 1 (P01-05)
17. Промежуточное напряжение 2 характеристики V/f для
двигателя 1 (P01-06)
18. Минимальная частота характеристики V/f для двигателя 1
(P01-07)
19. Минимальное напряжение характеристики V/f для
двигателя 1 (P01-08)
20. Верхнее ограничение выходной частоты (P01-10)
21. Нижнее ограничение выходной частоты (P01-11)
22. Время разгона 1 (P01-12)
23. Время тормож. 1 (P01-13)
24. Уровень ограничения перенапряжения (P06-01)
25. Снижение
несущей частоты ШИМ (P06-55)
26. Уровень напряжения для включения тормозного
транзистора (P07-00)
27. Поиск скорости при пуске (P07-12)
28. Внешний аварийный стоп (EF) и принудительный останов
(P07-20)
29. Фильтр для команды задания момента (P07-24)
30. Фильтр компенсации скольжения (P07-25)
31. Уровень компенсации момента (P07-26)
32. Уровень компенсации скольжения (P07-27)
2. VFPG режим
01: Ввод пароля (снятие)
01. Password Input
02. Password Setting
03. Control Mode
V/F mode P00-07
0
Password Input
00-07
0~ 65535
