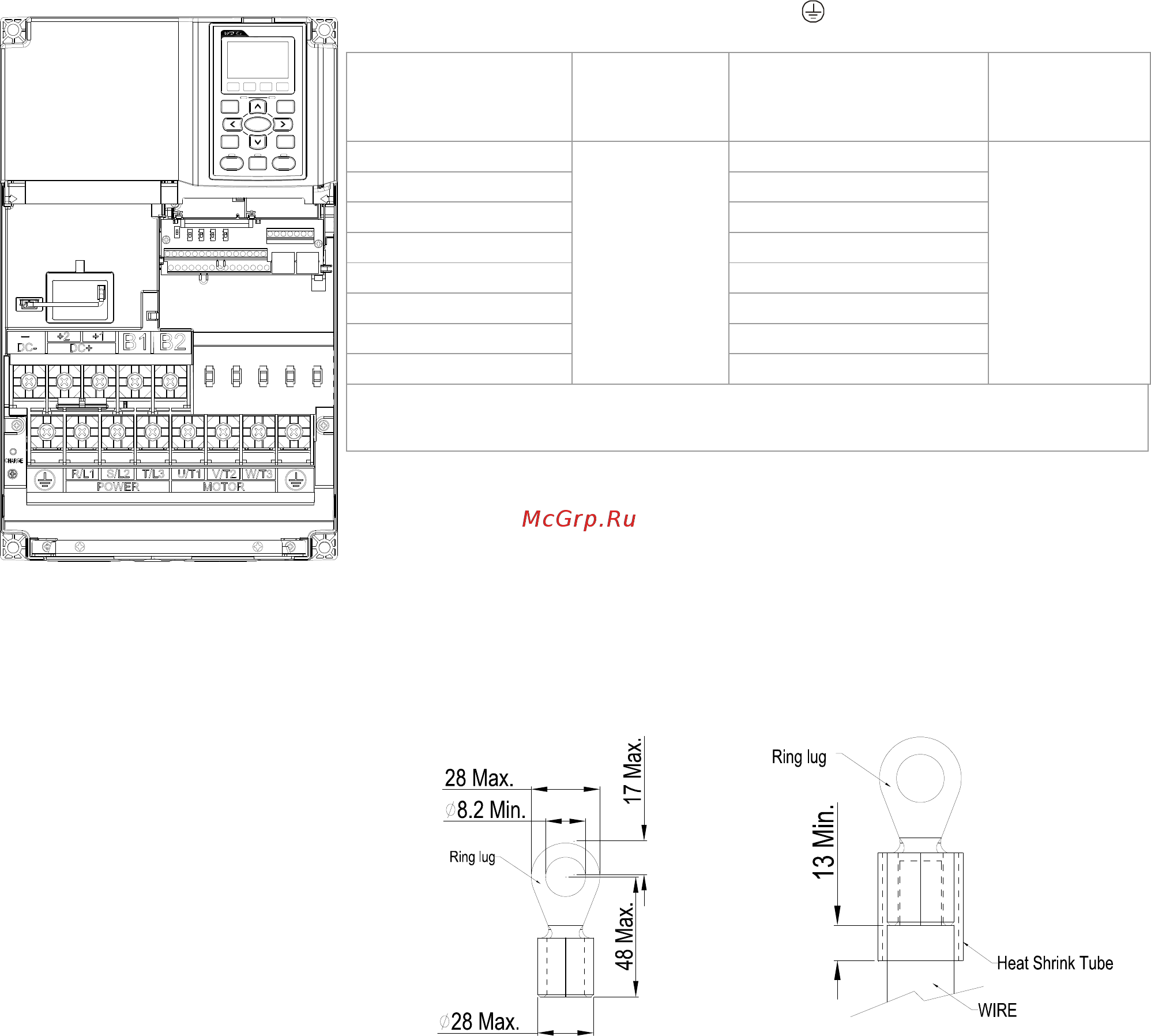

Часть 5 Силовое подключениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
5-8
R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, , B1, B2, +1, +2, -
Модели
Макс.
сечение
проводов
Мин. сечение
проводов
Момент
затяжки
(±10%)
VFD150CH23A
1/0 AWG
(53.5мм
2
)
1 AWG (42.4мм
2
)
M8
80кг-см
(69.4 lb-in.)
(7.85Нм)
VFD185CH23A 1/0 AWG (53.5мм
2
)
VFD185CH43A 4 AWG (21.2мм
2
)
VFD185CH43E 6 AWG (13.3мм
2
)
VFD220CH43A 4 AWG (21.2мм
2
)
VFD220CH43E 4 AWG (21.2мм
2
)
VFD300CH43A 2 AWG (33.6мм
2
)
VFD300CH43E 3 AWG (26.7мм
2
)
Согласно UL: провода должны быть только медные 600В, 75℃ или
90℃.
Примечание
Клемма D+ [+2 & +1]: Момент затяжки: 90 кг-см [78.2lb-in.] (8.83Нм) (±10%)
1. При использовании клеммных наконечников руководствуйтесь
размерами на рис. 1.
2. На рис. 2 дана спецификация термоусадочной трубки в
соответствие с UL (600C, YDPU2).
Рис. 1 Рис. 2
