Глава 10 Пульты управления VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК » (495) 661-24-41 www.stoikltd.ru
10-20
шкалы: от меньшего к большему или наоборот. Нажмите OK для подтверждения или Cancel
для отмены.
c. Параметры шрифта (Font Setting): В выпадающем меню выберите подходящий вариант.
Нажмите OK для подтверждения или Cancel для отмены.
d. Длина значения (Value Length): В выпадающем меню выберите 16 или 32 бита. Нажмите OK
для подтверждения или Cancel для отмены.
e. Главная и вспомогательная шкала (Main Scale & Sub Scale): Введите количество делений
основной
и вспомогательной шкалы.
f. Максимальное и минимальное значение (Maximum value & Minimum Value) - это значения,
которые будут на обоих концах шкалы. Они могут быть отрицательными, но отображаемое
значение ограничено заданной длиной.

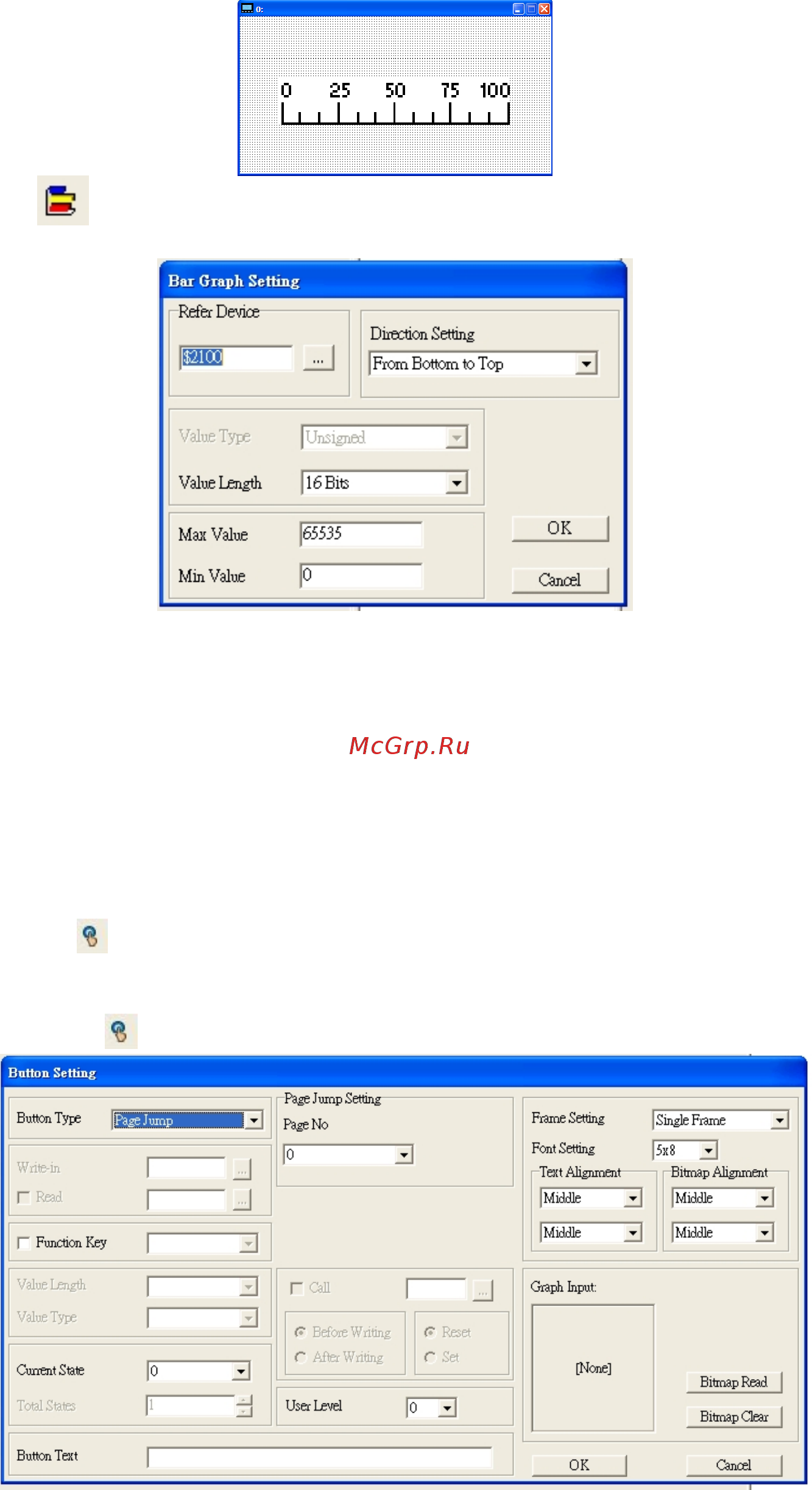

g. После окончания настройки будет создана шкала, пример которой приведен ниже.
4. Гистограмма :
a. Related Device (читаемый регистр): Задайте в поле Refer Device адрес регистра, который
необходимо считывать.
b. Задание
направления (Direction Setting): В выпадающем меню выберите необходимое
направление: Снизу вверх, сверху вниз, слева направо или справа налево.
c. Макс. и минимальное значения (Maximum Value & Minimum Value): Они задают диапазон
выводимых значений. Если выводимая величина меньше или равна минимальному
значению, то гистограмма будет нулевой длины. Если выводимая величина больше или
равна максимальному значению, то гистограмма будет максимальной
длины. Если
выводимая величина находится между макс. и мин. значением, длина гистограммы будет
пропорциональна выводимой величине.
5. Кнопка (Button) : В настоящее время эта функция только позволяет с помощью пульта
переключать страницы, другие функции пока не доступны. Ввод текста или вставка изображения
пока не поддерживаются.
Дважды кликните для вызова окна настроек.
