РЭ серии VFD-VE ГЛАВА 2. Установка и подключение
Revision 08/2008, 03VE, SW 2.033(&2.041) - 13 -
15 ÷ 30 НР ( 11 ÷ 22 кВт) – габарит D
40 ÷ 100 НР ( 30 ÷ 75 кВт) – габарит E
1.2.4 Способы перемещения.

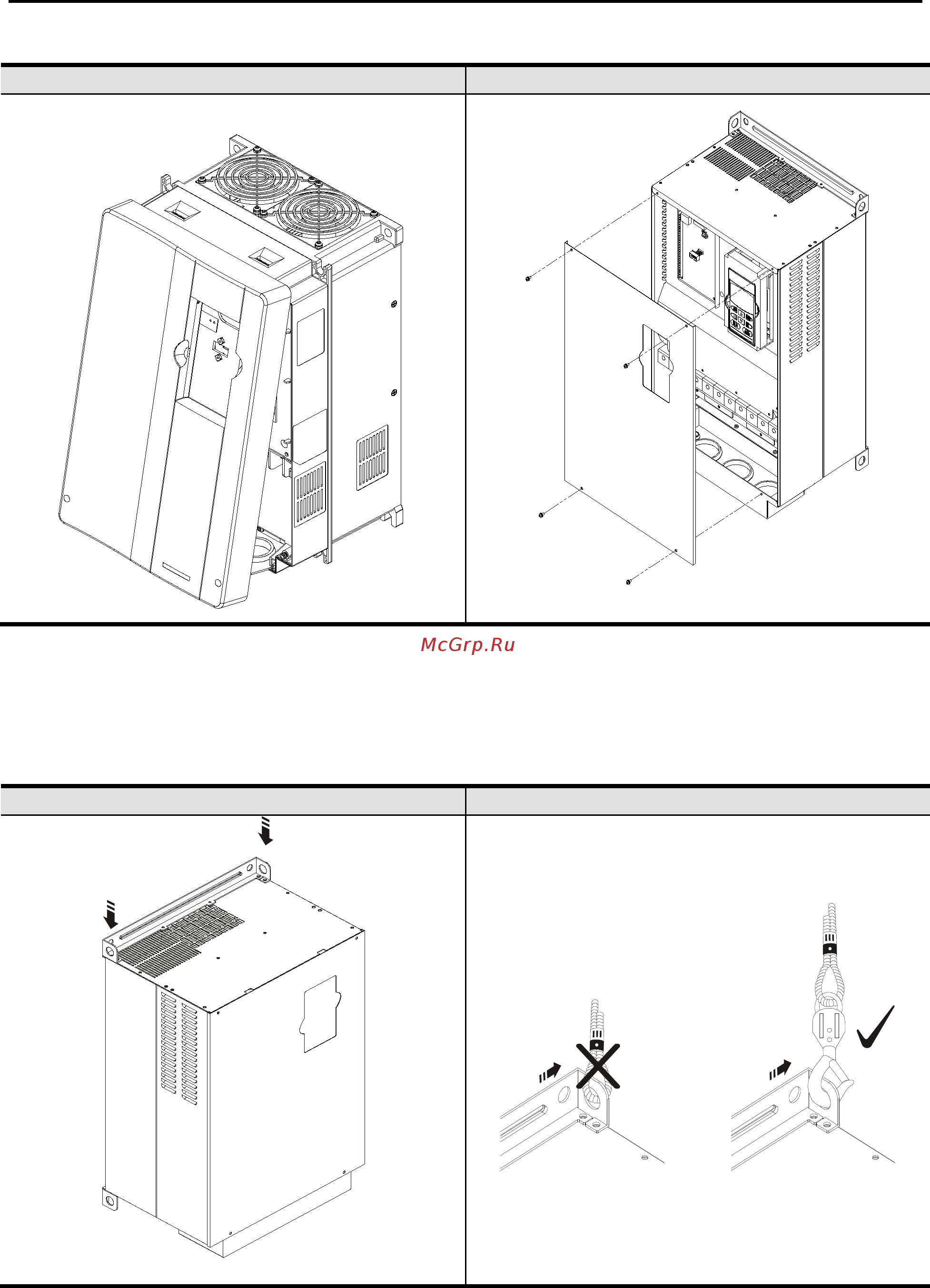

Перемещение преобразователя производится способом, как показано на рисунке.
Для габаритов Е и Е1 (40 ÷ 100 НР / 30 ÷ 75 кВт)
ШАГ 1
ШАГ 2
