РЭ серии VFD-VE Глава 6 Коды ошибок
- 231 -
ГЛАВА 6 Коды ошибок и обслуживание.
6.1 Коды ошибок.
Преобразователь частоты имеет развитую диагностическую систему, которая включает
несколько способов индикации и сообщений о характере аварии. Как только аварийное
состояние обнаружено, защита будет активирована, выход ПЧ и соответственно двигатель
обесточен. Ниже описаны сообщения, выводимые на цифровой индикатор при обнаружении
аварийной ситуации. Пять последних сообщений могут быть прочитаны в параметрах
записи аварийных сообщений.
Замечание.
При возникновении аварийной ситуации и выдаче сообщения об ошибке подождите не
менее 5 секунд, после чего произведите сброс. Если отключение ПЧ и выдача
сообщения о неисправности повторится, свяжитесь с поставщиком для консультации.

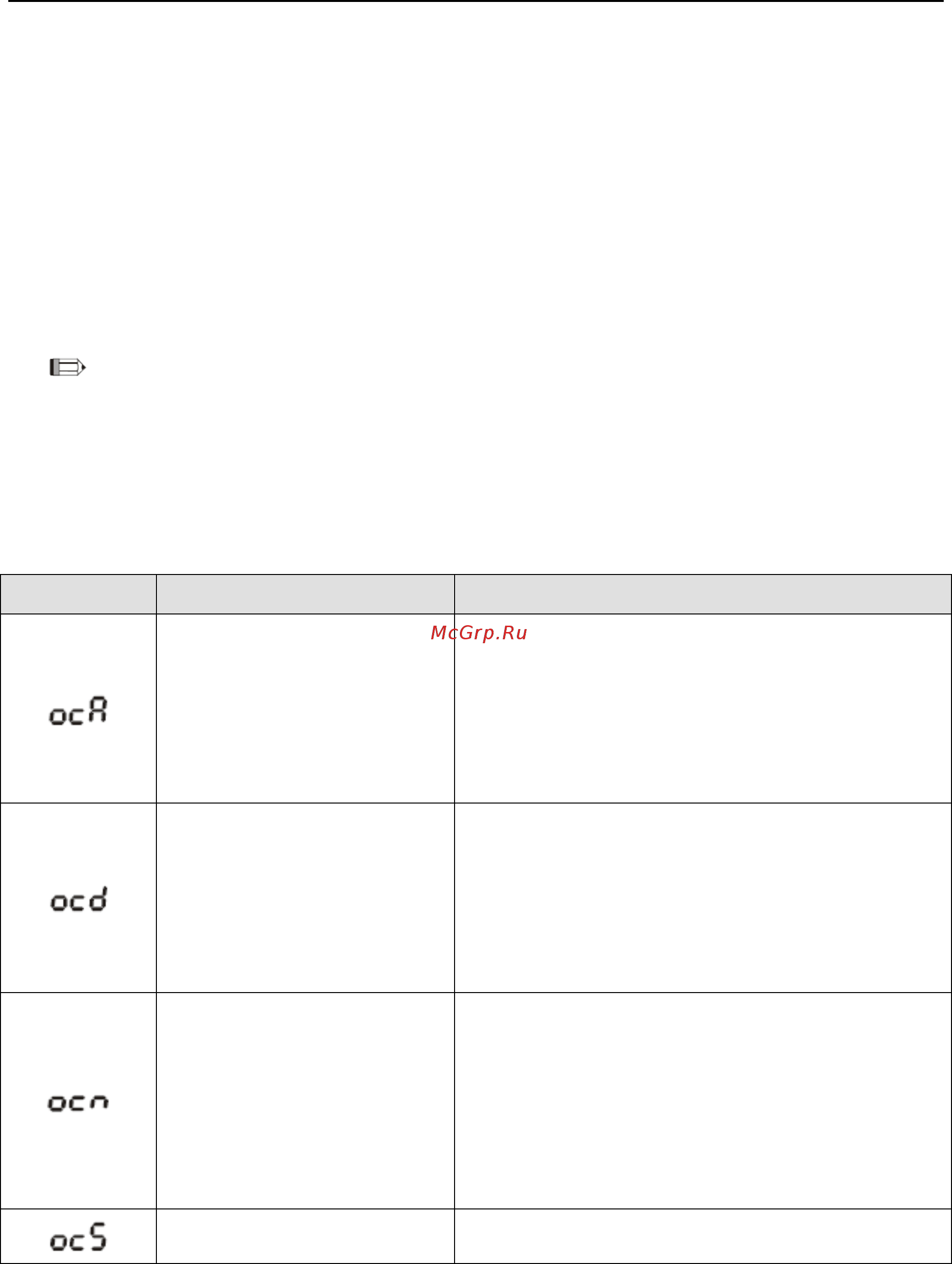

6.1.1 Коды ошибок и возможные способы устранения.
Код ошибки Описание ошибки Возможное устранение
Превышение тока при
разгоне.
1. К.З. на выходе ПЧ: проверьте наличие к.з. у
двигателя и кабеля двигателя.
2. Время разгона очень мало: увеличьте
время разгона.
3. Мощность ПЧ недостаточна для данного
двигателя и нагрузки: используйте ПЧ с
большей мощностью.
Превышение тока при
замедлении.
1. К.З. на выходе ПЧ: проверьте наличие к.з. у
двигателя и кабеля двигателя.
2. Время замедления очень мало: увеличьте
время замедления.
3. Мощность ПЧ недостаточна для данного
двигателя и нагрузки: используйте ПЧ с
большей мощностью.
Превышение тока при
установившейся работе.
1. К.З. на выходе ПЧ: проверьте наличие к.з. у
двигателя и кабеля двигателя.
2. Внезапное увеличение нагрузки на
двигатель. Проверьте, не остановлен ли вал
двигателя.
3. Мощность ПЧ недостаточна для данного
двигателя и нагрузки: используйте ПЧ с
большей мощностью
Аппаратная неисправность
при определении тока
Обратитесь к поставщику.
