РЭ серии VFD-VE ГЛАВА 2. Установка и подключение
Revision 08/2008, 03VE, SW 2.033(&2.041) - 24 -

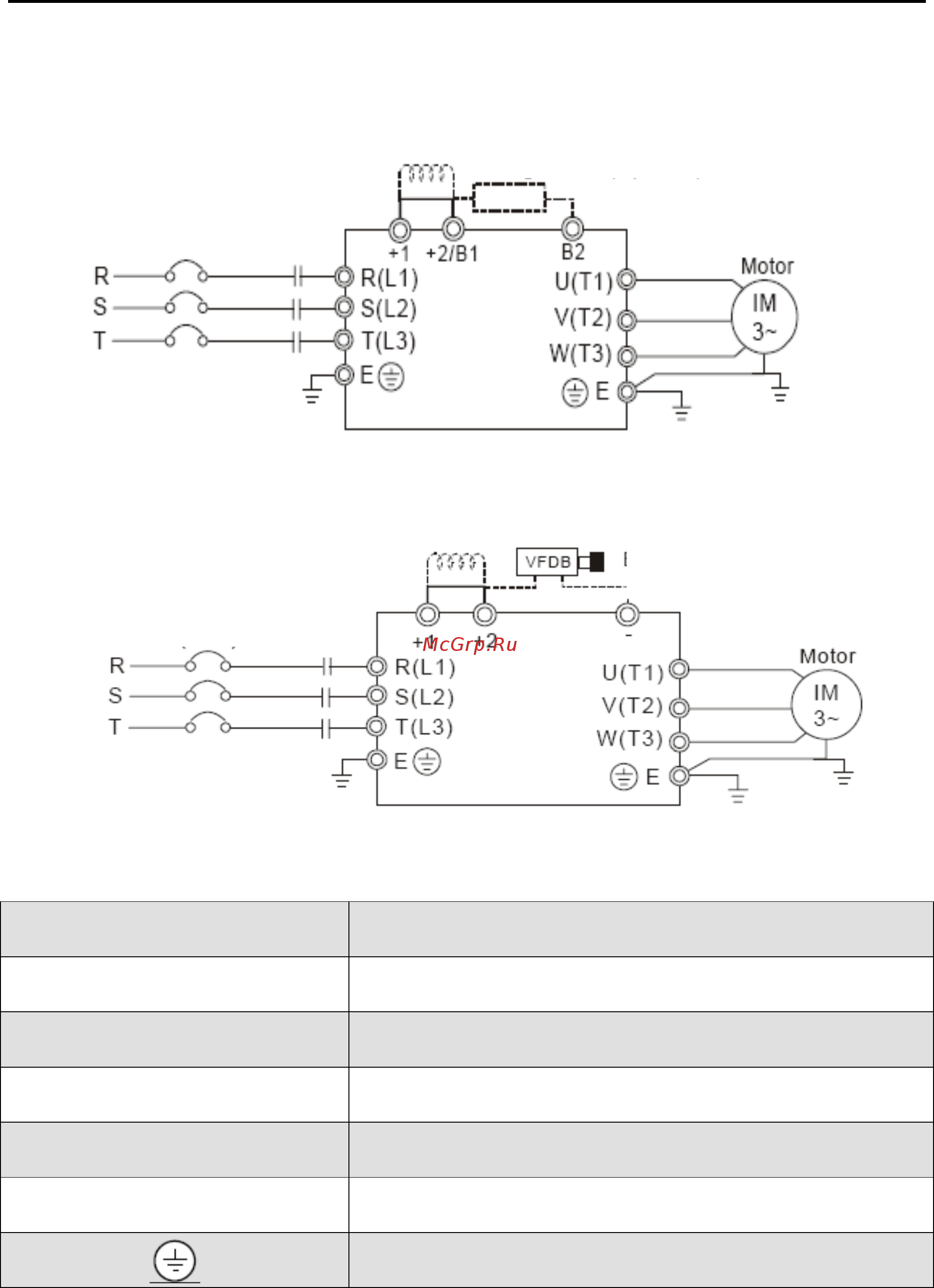

2.3 Схемы подключения.
2.3.1 Подключение силовых цепей.
Рисунок 1.
Рисунок 2.
Обозначение силовых клемм Пояснения
R/L1, S/L2, T/L3 Подключение силового источника питания.
U/T1, V/T2, W/T3 Клеммы подключения электродвигателя.
+1, +2 Подключение дросселя DC (опция)
+2/В1, В2 Подключение тормозного резистора (опция)
+2 и (-) или +2/B1 и (-) Подключение тормозного модуля (серии VFDB)
Подключение заземления в соответствии с местными
требованиями.
Быстродействующие
предохранители или
автоматический
выключатель
Магнитный
пускатель
Тормозной резистор (опция)
Быстродействующие
предохранители или
автоматический
выключатель
Магнитный
пускатель
Тормозной модуль и
резистор (опция)
