РЭ серии VFD-VE ГЛАВА 2. Установка и подключение
Revision 08/2008, 03VE, SW 2.033(&2.041) - 9 -

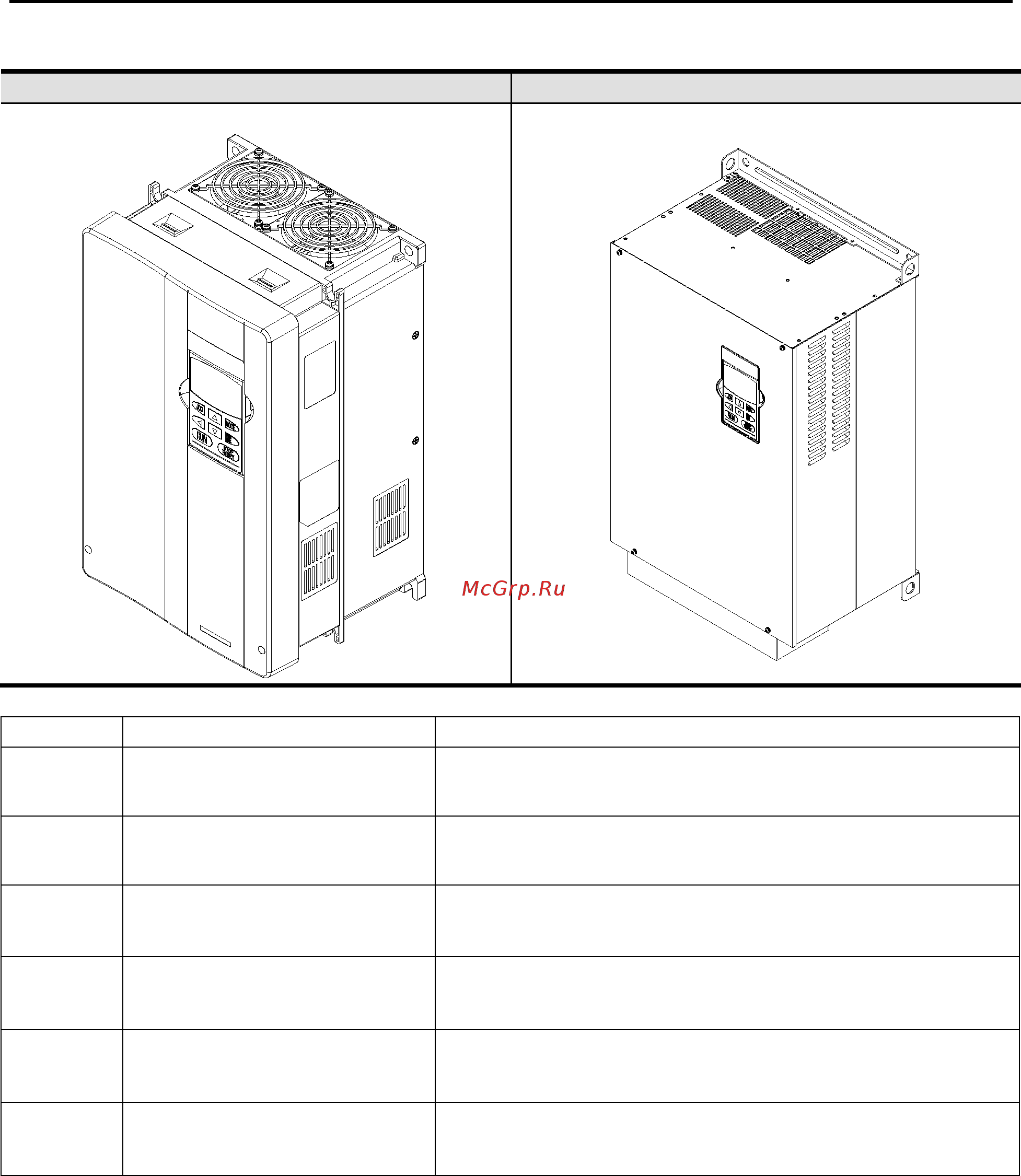

15 ÷ 30 НР ( 11 ÷ 22 кВт) – габарит D
40 ÷ 100 НР ( 30 ÷ 75 кВт) – габарит E
Габарит
Диапазон мощностей
Модели
В (В1) 1÷3 НР (0,75 ÷ 2,2 кВт)
VFD007V23A/43A-2, VFD015V23A/43A-2
VFD022V23A/43A-2,
В (В2) 5 HP (3,7 кВт) VFD037V23A/43A-2
C 7,5÷15 НР (5,5 ÷ 11 кВт)
VFD055V23A/43A-2, VFD075V23A/43A-2
VFD110V43B-2
D 15÷30 НР (11 ÷ 22 кВт)
VFD110V23A/43A-2, VFD150V23A/43A-2
VFD185V23A/43A-2, VFD220V23A/43A-2
E (Е1) 40÷60 НР (30 ÷ 45 кВт)
VFD300V43A-2, VFD370V43A-2
VFD450V43A-2
Е (E2) 40÷100 НР (30 ÷ 75 кВт)
VFD300V23A-2, VFD370V23A-2
VFD550V43C-2, VFD750V43C-2
Габаритные и присоединительные размеры смотрите в разделе 1.3.
