РЭ серии VFD-VE ГЛАВА 2. Установка и подключение
Revision 08/2008, 03VE, SW 2.033(&2.041) - 27 -

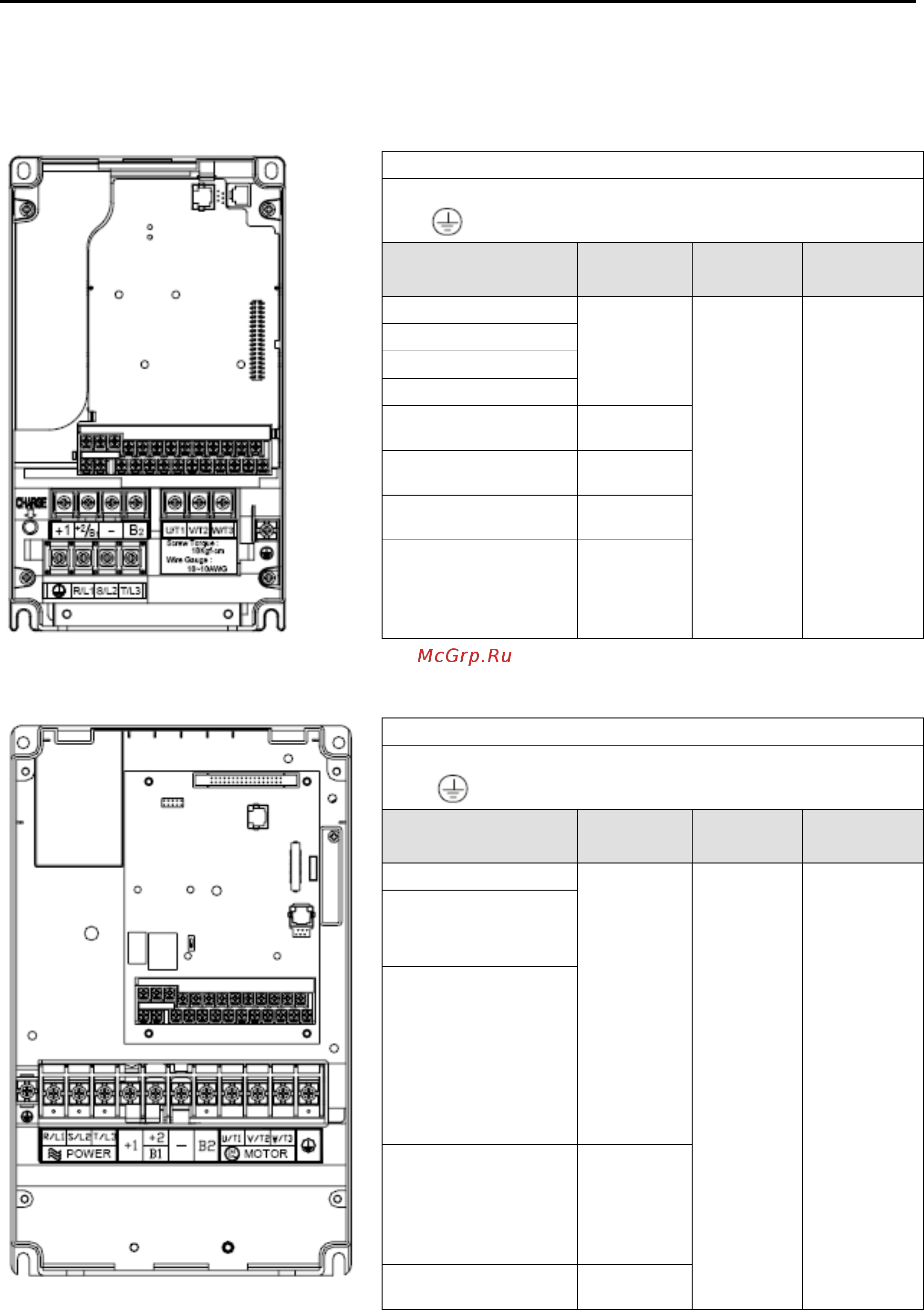

2.3.2 Силовые клеммы.
Габарит В
Обозначение силовых клемм
R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, +1, +2/B1, (-),
В2,
Модель Провод
Момент
затяжки
Тип
провода
VFD007V23A-2
14-10AWG
2.1-5.3 мм
2
18кгс*см
Только
Медный,
75ºС
VFD007V43A-2
VFD015V23A-2
VFD0015V43A-2
VFD022V23A-2
12-10AWG
3.3-5.3 мм
2
VFD022V43A-2
14-10AWG
2.1-5.3 мм
2
VFD037V23A-2
10AWG
5.3 мм
2
VFD037V43A-2
14-10AWG
2.1-5.3 мм
2
Габарит С
Обозначение силовых клемм
R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, +1, +2/B1, (-),
B2,
Модель Провод
Момент
затяжки
Тип
провода
VFD055V23A-2
8 AWG
8,4 мм
2
30кгс*см
Только
Медный,
75ºС
VFD075V23A-2
VFD110V43B-2
VFD055V43A-2
12 - 10
AWG
3,3 – 5,3
мм
2
VFD075V43A-2
10 AWG
5,3 мм
2
