РЭ серии VFD-VE Приложение B.
- 247 -

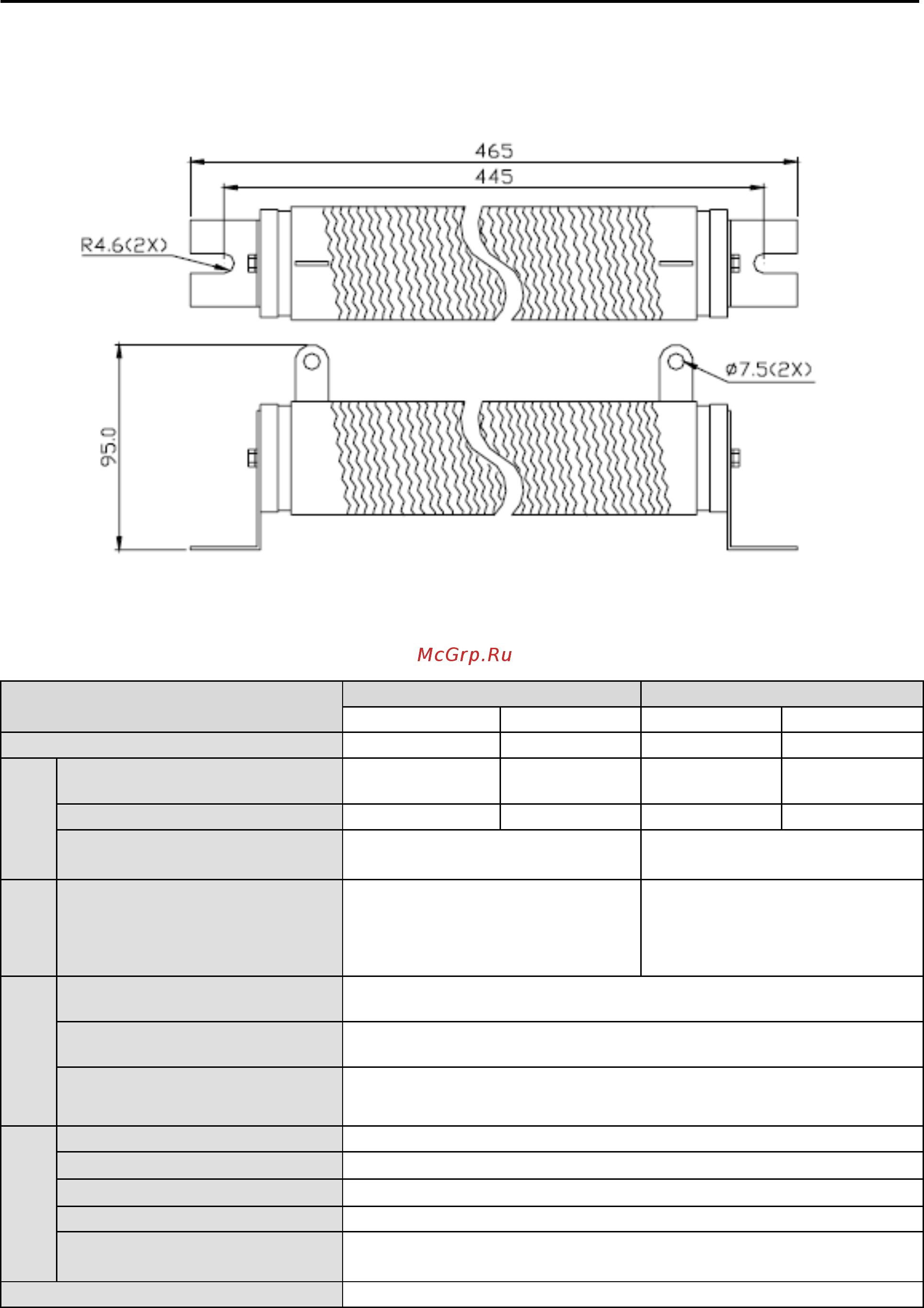

Тип резисторов: BR1K0W050, BR1K2W008, BR1K2W6P8, BR1K5W005,
BR1K5W040.
В.1.2 Спецификация тормозных модулей.
230 В
460 В
2015
2022
4030
4045
Мощность двигателя (кВт)
15
22
30
45
Выходны
е данные
Макс. Ток (A) 10%ED 40 60 40 60
Непрерывный ток (A)
15
20
15
18
Напряжение включения
(DC)
330/345/360/380/400/415
±3 В
660/690/720/760/800/830
±6 В
Входные
данные
Напряжение шины DC 200~400 VDC 400~800 VDC
Защита
Перегрев радиатора
Превышение температуры +95°C (203
o
F)
Выход аварии Реле 5A 120VAC/28VDC (RA, RB, RC)
Индикатор напряжения Индикация выше уровня 50 VDC
Окр. среда
Место размещения
В помещении (без корроз. газов и метал. пыли)
Рабочая температура
-10
°
C
∼
+50
°
C (14
o
F to 122
o
F)
Температура хранения
-20
°
C
∼
+60
°
C (-4
o
F to 140
o
F)
Влажность
90% без образования конденсата
Вибрация
9.8m/s
2
(1G) under 20Hz
2m/s
2
(0.2G) at 20~50Hz
Исполнение оболочки
Установка в шкафу с IP50
