РЭ серии VFD-VE ГЛАВА 2. Установка и подключение
Revision 08/2008, 03VE, SW 2.033(&2.041) - 17 -

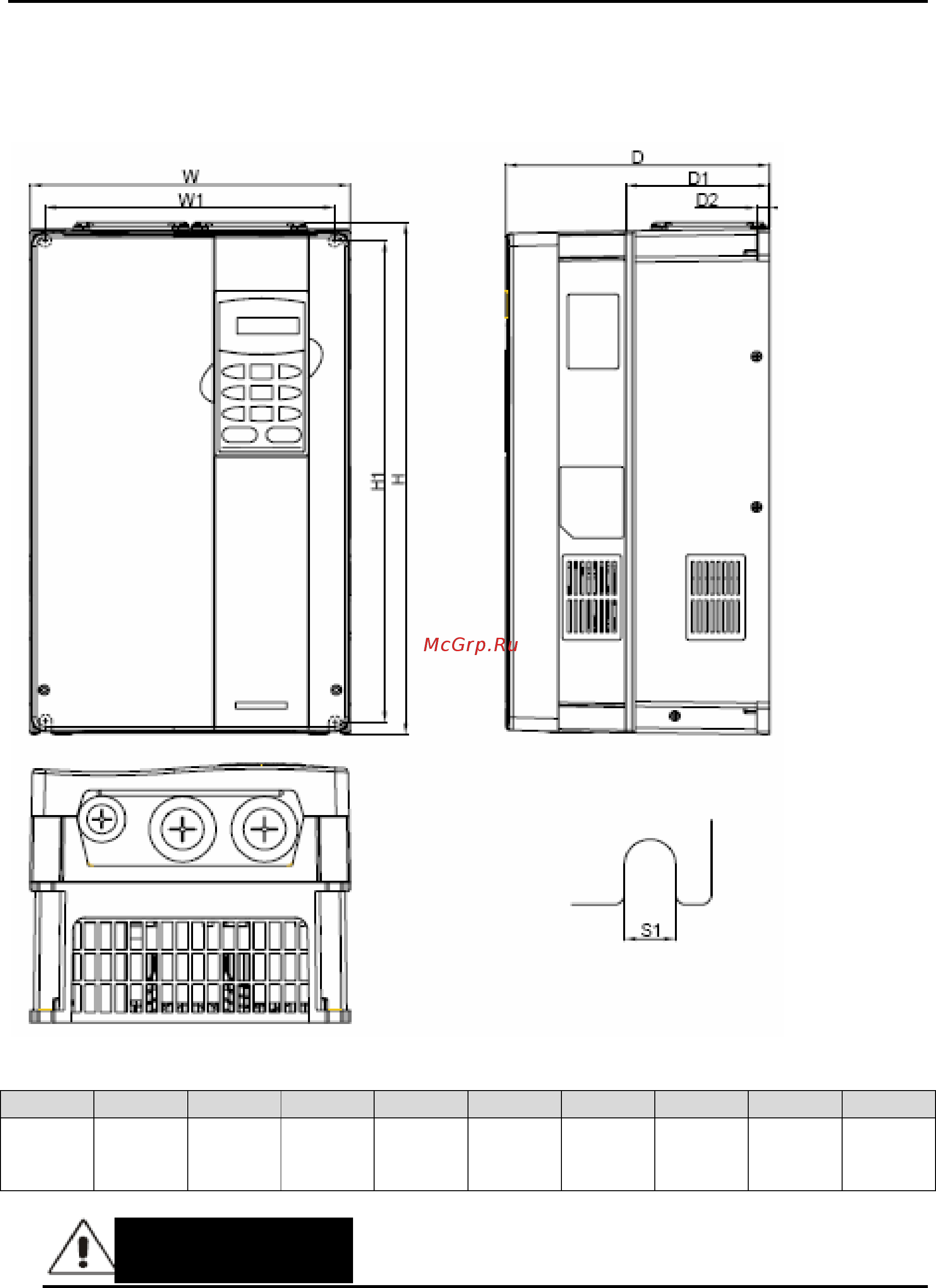

Типоразмер D.
Размеры даны в мм. (в скобках [дюйм])
Размер
W
W1
H
H1
D
D1
D2
S1
-
D
250.0
[9.85]
226.0
[8.90]
408.2
[16.07]
384.0
[15.13]
205.4
[8.08]
110.0
[4.33]
10.0
[0.39]
10.0
[0.39]
-
ПРИМЕЧАНИЕ!
Типоразмер D: VFD110V23A/43A-2, VFD150V23A /43A-2, VFD185V23A/43A-2
VFD220V23A/43A-2
