РЭ серии VFD-VE ГЛАВА 4 Программируемые параметры.
- 168 -
Заводское значение: 0
Значения 0 Отключено
1 1-ое время разгона / замедления
2 2-ое время разгона / замедления
3 3-е время разгона / замедления
4 4-ое время разгона / замедления
5 Текущее время разгона / замедления
6 Автоматическое время разгона / замедления
Параметр определяет выбор времени разгона / замедления при восстановлении
напряжения питания сети после кратковременного пропадания.

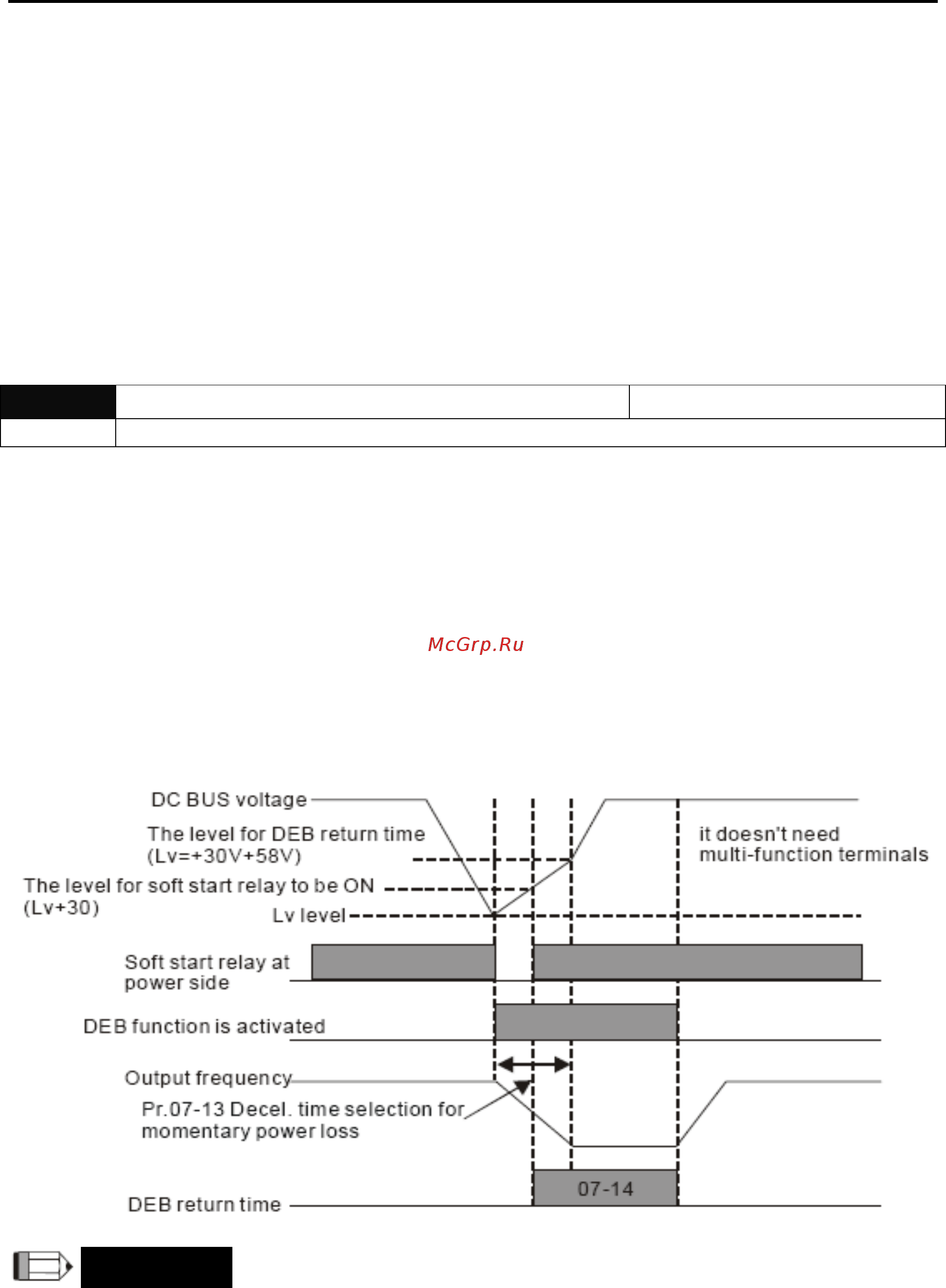

07-14
■ Время задержки DEB функции Единицы: 0,1
Режим
VF, VFPG, SVC, FOCPG
Значения: 0,0 ÷ 25,0 секунд Заводское значение: 0
DEB функция определяет способ остановки двигателя после кратковременного
пропадания напряжения сети.
После обнаружения отсутствия напряжения питания эта DEB функция используется для
останова двигателя с замедлением. При пропадании напряжения сети двигатель будет
замедляться до нулевой скорости в соответствии с выбранным режимом замедления.
После восстановления напряжения двигатель будет запущен по истечении времени
задержки, указанной в параметре 07-14.
Возможное состояние 1 ПЧ: недостаточное напряжение из-за кратковременного
пропадания напряжения сети / нестабильная сеть / очень большая нагрузка.
ЗАМЕЧАНИЕ.
При значении параметра 07-14 = 0 ПЧ будет остановлен и последующего перезапуска при
появлении напряжения питания не произойдёт.
