РЭ серии VFD-VE ГЛАВА 4 Программируемые параметры.
- 170 -
07-18
■ Частота прекращения замедления Единицы: 0,01
Режим
VF, VFPG, SVC, FOCPG, TQRPG
Значения: 0,00 ÷ 600,00 Гц Заводское значение: 0,00
При тяжелой нагрузке данные параметры могут обеспечить стабильность выходной
частоты ПЧ.

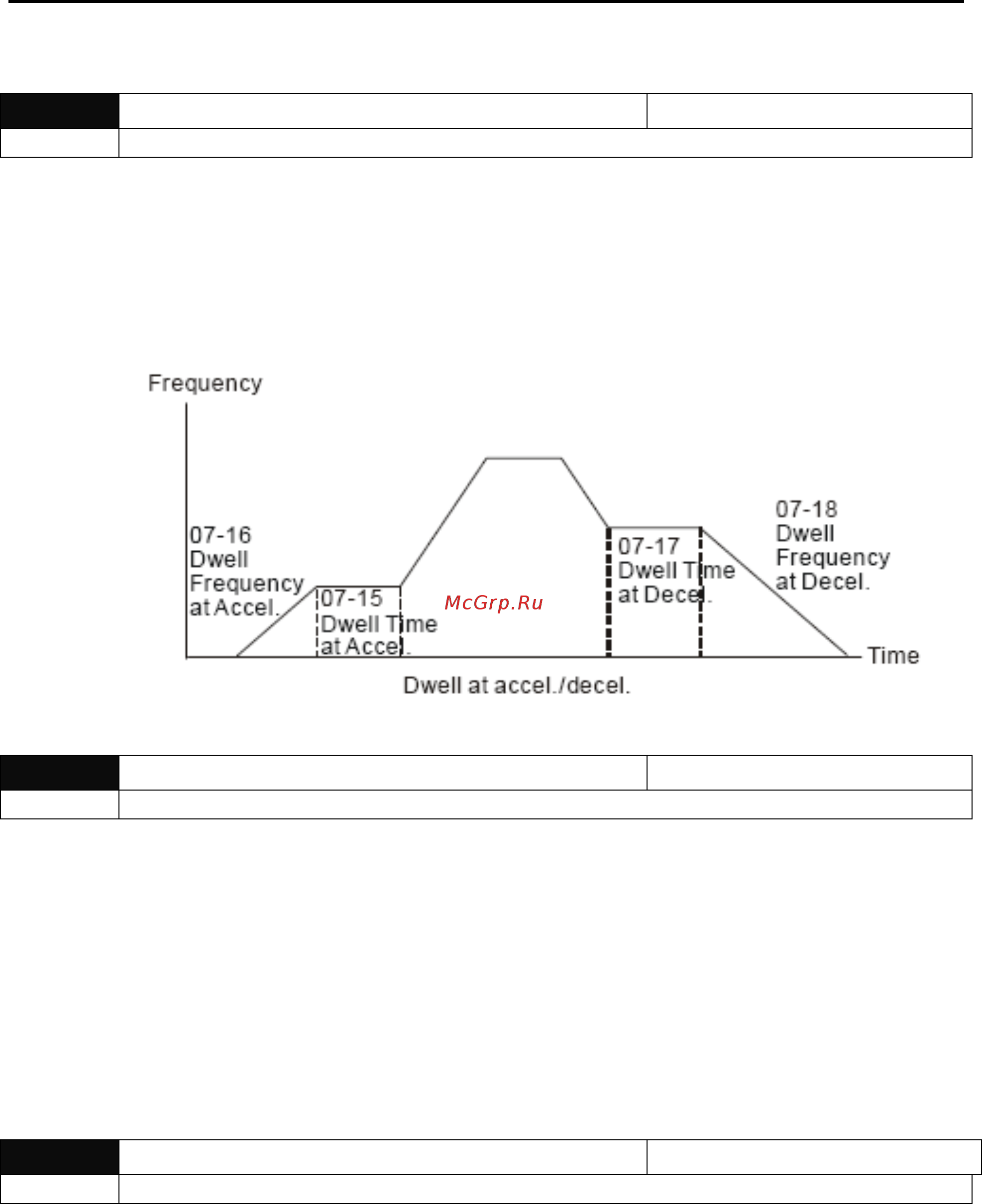

Параметры 07-15 ÷ 07-18 могут обеспечить предотвращение возникновение ошибок
«OV» и «OC» при тяжёлой нагрузке двигателя.
07-19
■ Режим работы вентилятора
Режим
VF, VFPG, SVC, FOCPG, TQRPG
Заводское значение: 0
Значения 0 Вентилятор работает всегда.
1 Вентилятор будет выключаться через 1 минуту после
поступления команды «Стоп» на ПЧ
2 Вентилятор будет включаться после подачи команды «Пуск» на
ПЧ и выключаться после поступления команды «Стоп» на ПЧ
3 Вентилятор будет включаться после достижения температуры
радиатора заданной величины.
4 Вентилятор всегда выключен.
Параметр определяет режим работы встроенного вентилятора охлаждения.
07-20
■ Уровень задания момента Единицы: 0,1
Режим
TQRPG
Значения: -100,0 ÷ +100,0 % Заводское значение: 0,0
(параметр 07-22 = 100%)
Параметр определяет уровень задания по моменту. Если 07-22 = 250 % и 07-20 = 100
%, то задание момента = 250 х 100 % от номинального момента.
