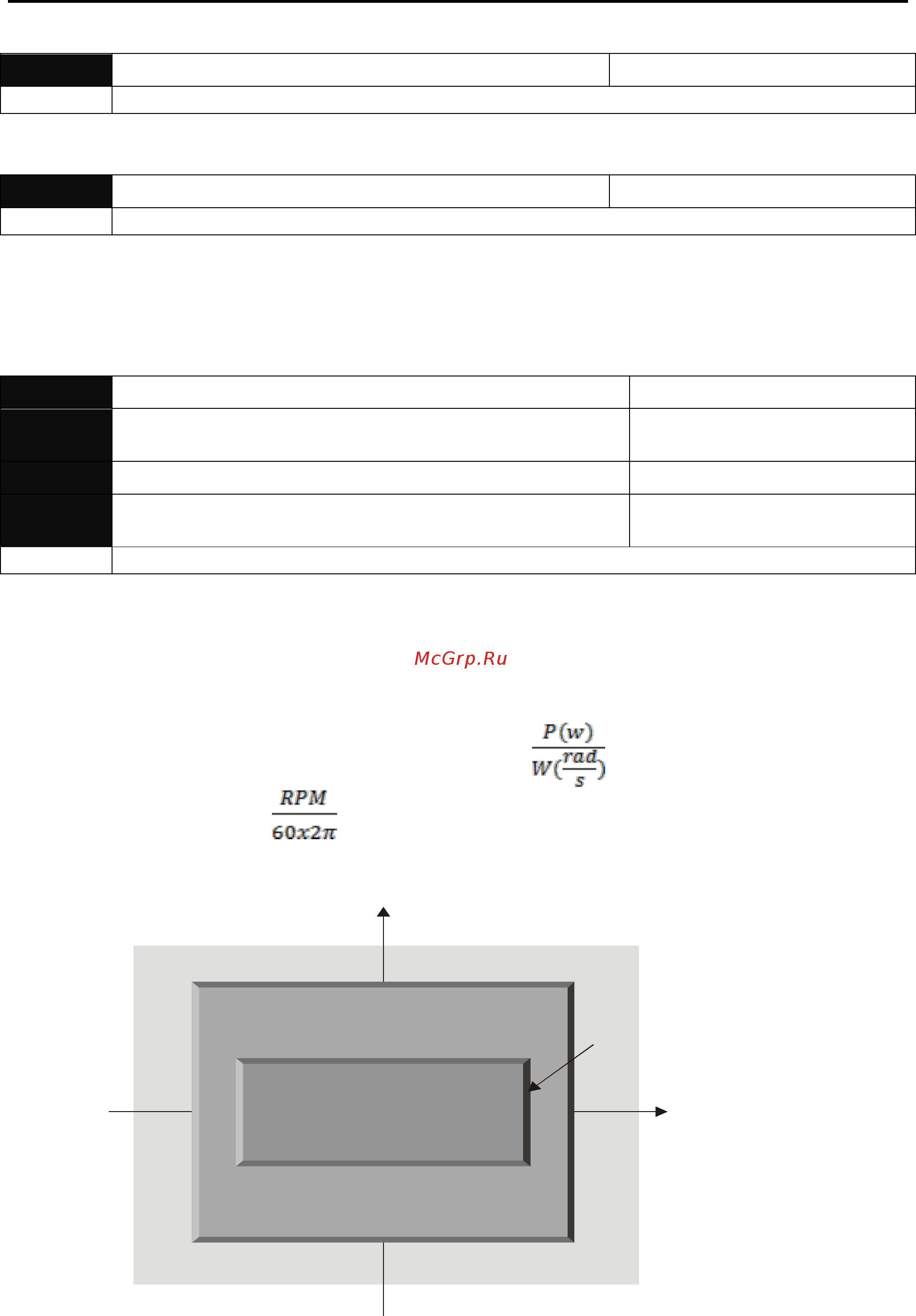

РЭ серии VFD-VE ГЛАВА 4 Программируемые параметры.
- 173 -
07-30
■ Среднее значение смещения момента Единицы: 0,1
Режим
SVC, FOCPG, TQRPG
Значения: 0,0 ÷ 100,0 % Заводское значение: 20,0
07-31
■ Нижнее значение смещения момента Единицы: 0,1
Режим
SVC, FOCPG, TQRPG
Значения: 0,0 ÷ 100,0 % Заводское значение: 10,0
При значении параметра 07-27 = 3 источник смещения определяется параметрами 07-29,
07-30, 07-31 и дискретными входами (значения «31», «32» или «33»).
07-32
■ Ограничение момента в прямом направлении Единицы: 1
07-33
■ Ограничение момента регенерации в прямом
направлении
Единицы: 1
07-34
■ Ограничение момента в обратном направлении Единицы: 1
07-35
■ Ограничение момента регенерации в обратном
направлении
Единицы: 1
Режим
FOCPG, TQRPG
Значения: 0 ÷ 500 % Заводское значение: 200
Номинальный момент двигателя принимается за 100 %. Значения параметров 07-32 ÷ 07-
35 сравниваются по входным дискретным сигналам (03-00 = 7, 8, 9, 10). Минимальное
значение сравнения становится ограничением момента.
В соответствии с формулой мощности: T (N*M) = , где P(w) = Пар.05-02 и
W (rad/s) = Пар.05-03 , = rad/s
d9回生扭力限制
Positive torque
Negative torque
speed
speed
06-12 current limit
06-12 current limit
06-12 current limit 06-12 current limit
Reverse motor mode
Forward motor mode
Forward motor mode
Reverse motor mode
External analog terminals
Pr.03-00~02
7: positive torque limit
10: positive/negative torque
limit
9: regenerative torque limit
External analog terminals
Pr.03-00~02
7: positive torque limit
10: positive/negative torque
limit
External analog terminals
Pr.03-00~02
8: negative torque limit
10: positive/negative torque
limit
External analog terminals
Pr.03-00~02
8: negative torque limit
10: positive/negative torque
limit
Pr.07-35
Reverse regenerative
torque limit
Pr.07-32
Forward motor
torque limit
Pr.07-34
Reverse motor
torque limit
Pr.07-33
Forward regenerative
torque limit
Quadrant IQuadrant II
Quadrant III
Quadrant IV
The level of torque limit will be
the min. value of following three values
1. torque limit of Pr.07-32 to Pr.07-35
2. Torque limit of external analog terminals
(AVI, ACI and AUI)
3. Pr.06-12 current limit
