РЭ серии VFD-VE Приложение B.
- 270 -
Неправильная установка фильтра и тип кабеля двигателя влияют на качество подавления
помех. Для надежной работы необходимо выбрать соответствующий кабель.
1. Используйте экранированный кабель ( лучше с двойным экраном).
2. С обоих сторон кабеля экран должен быть надежно заземлен.
3. Места заземления должны быть очищены от краски и грязи для обеспечения
надежного электрического соединения.

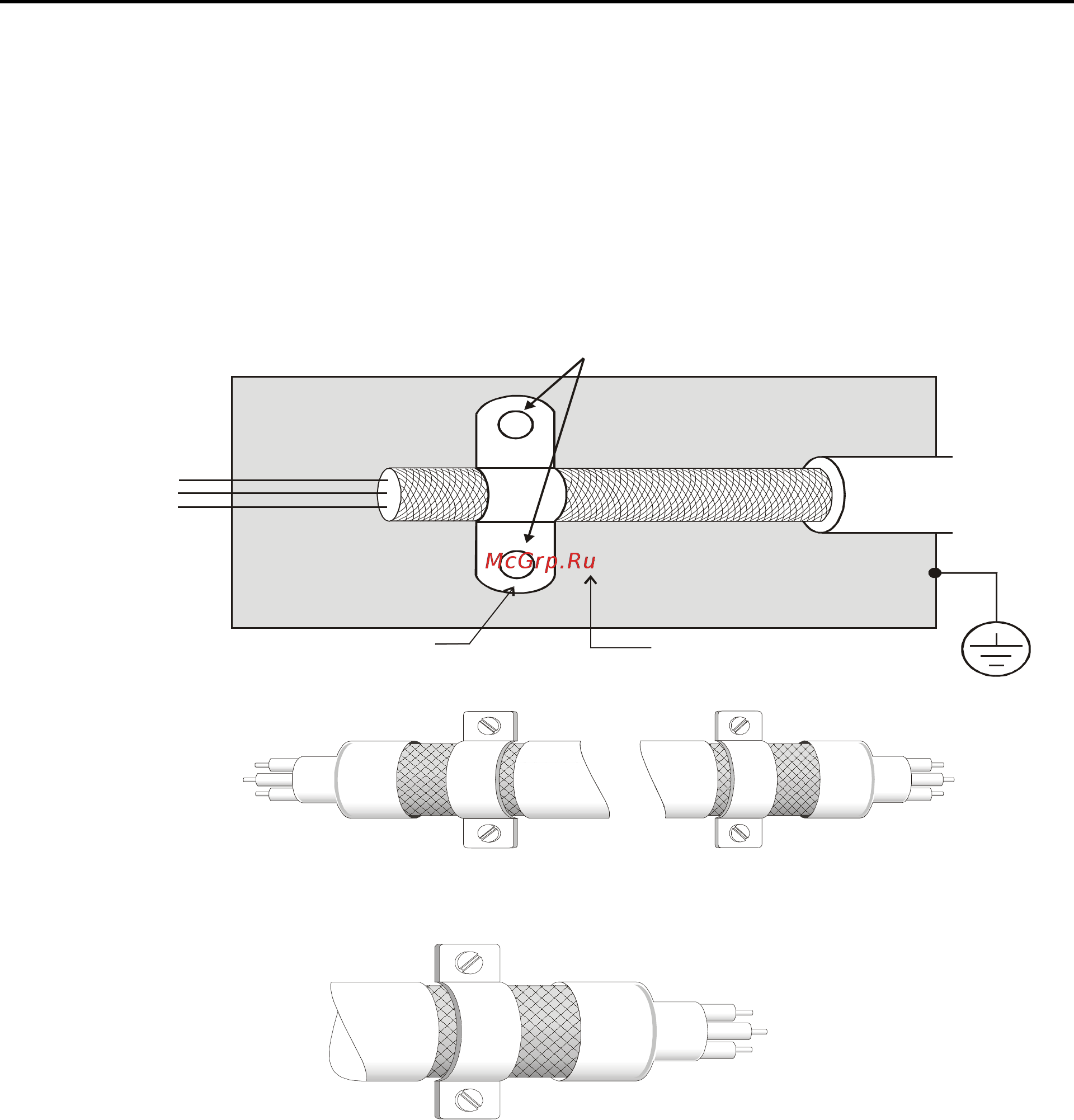

Remove any paint on metal saddle for good ground contact with
the plate and shielding.
saddle
the plate with grounding
Заземление с двух сторон.
Соединение с землей с одной стороны.
