РЭ серии VFD-VE ГЛАВА 2. Установка и подключение
Revision 08/2008, 03VE, SW 2.033(&2.041) - 30 -
Обозначение Назначение
Заводское значение (SINK)
ВКЛ: подключено к DCM

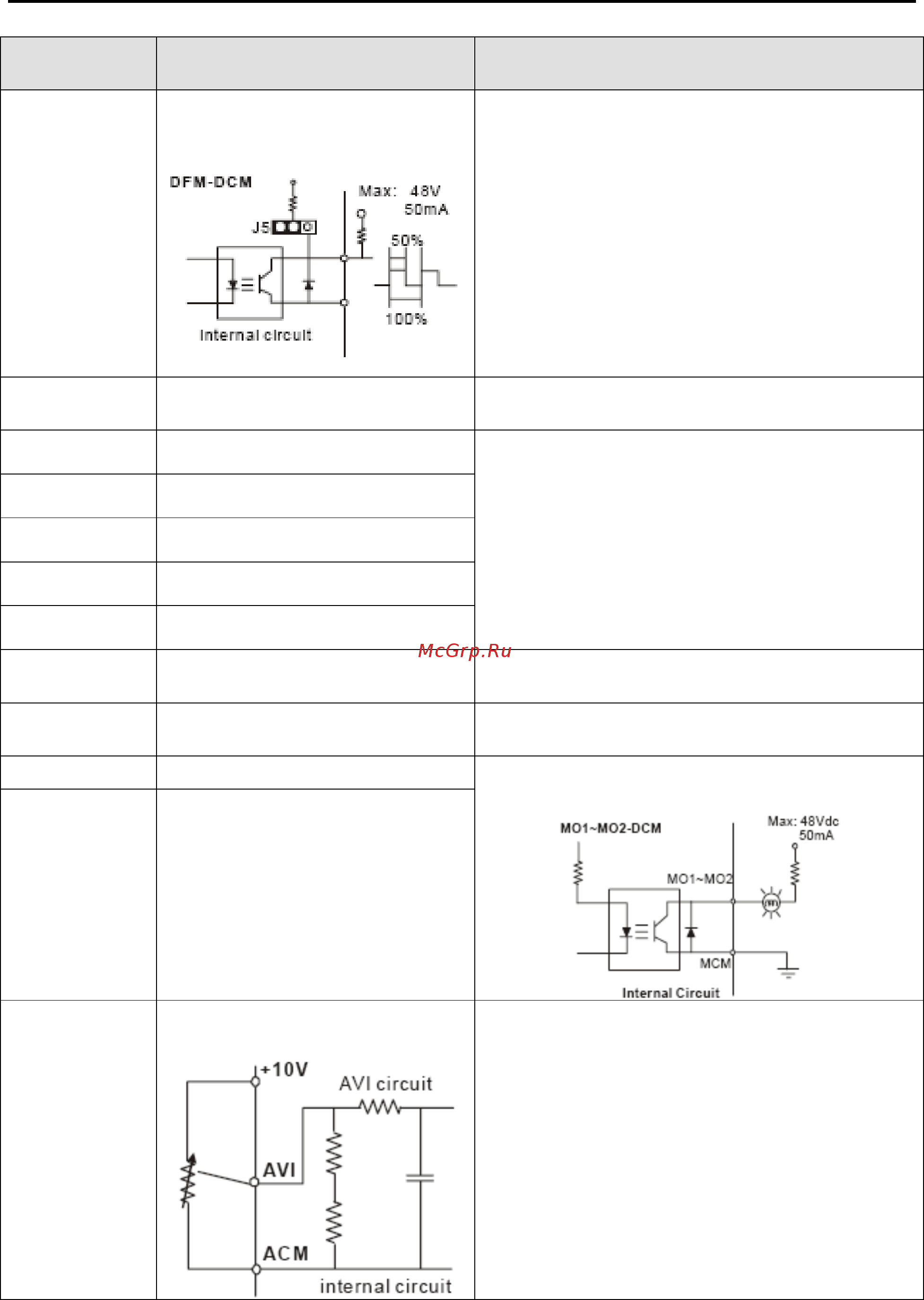

DFM
Цифровой выход по частоте
(выход с открытым
коллектором)
Импульсный выходной сигнал,
пропорциональный выходной частоте ПЧ.
Коэф. Заполнения: 50%
Диапазон: Пар. 02-18
Мин. Нагрузка: 10 кОм
Макс. Ток: 50 мА
Макс. Напряжение: 48 VDC
Перемычка: DFM – перемычка, заводское
значение – открытый коллектор.
DCM
Общий провод для
дискретных сигналов.
Общий провод для входных дискретных
сигналов в режиме подключения SINK.
RA Релейный выход 1(Н.О.)
Резистивная нагрузка:
5А (Н.О.)/3А (Н.З.) 240 VAC
5А (Н.О.)/3А (Н.З.) 24 VDC
Индуктивная нагрузка:
1,5А (Н.О.)/0,5А (Н.З.) 240 VAC
1,5А (Н.О.)/0,5А (Н.З.) 24 VDC
Выходной сигнал контроля режимов
работы. Смотрите параметры 02-11 ÷ 02-12.
RB Релейный выход 1 (Н.З.)
RC Общий вывод реле 1
MRA Релейный выход 2 (Н.О.)
MRC Общий вывод реле 2
+10 В
Источник питания
потенциометра задания
+10 VDC, 20 мА
(переменный резистор 3 ÷ 5 кОм)
МСМ
Общий провод для
дискретных выходов
Макс. 48 VDC, 50 mA
MO1 Дискретный выход 1
Макс. 48 VDC, 50mA
Смотрите параметры 02-13, 02-14
MO2 Дискретный выход 2
AVI
Аналоговый вход по
наряжению
Сопротивление входа: 2 Мом
Разрешение входа: 10 бит
Диапазон сигнала: 0 ÷ 10 VDC
соответствует 0 ÷ Fмакс (01-00)
Установка значений: пар.03-00 ÷ 03-
02
