Qundis Q heat IST [11/27] Монтаж температурного датчика прямой погружной шаровой кран

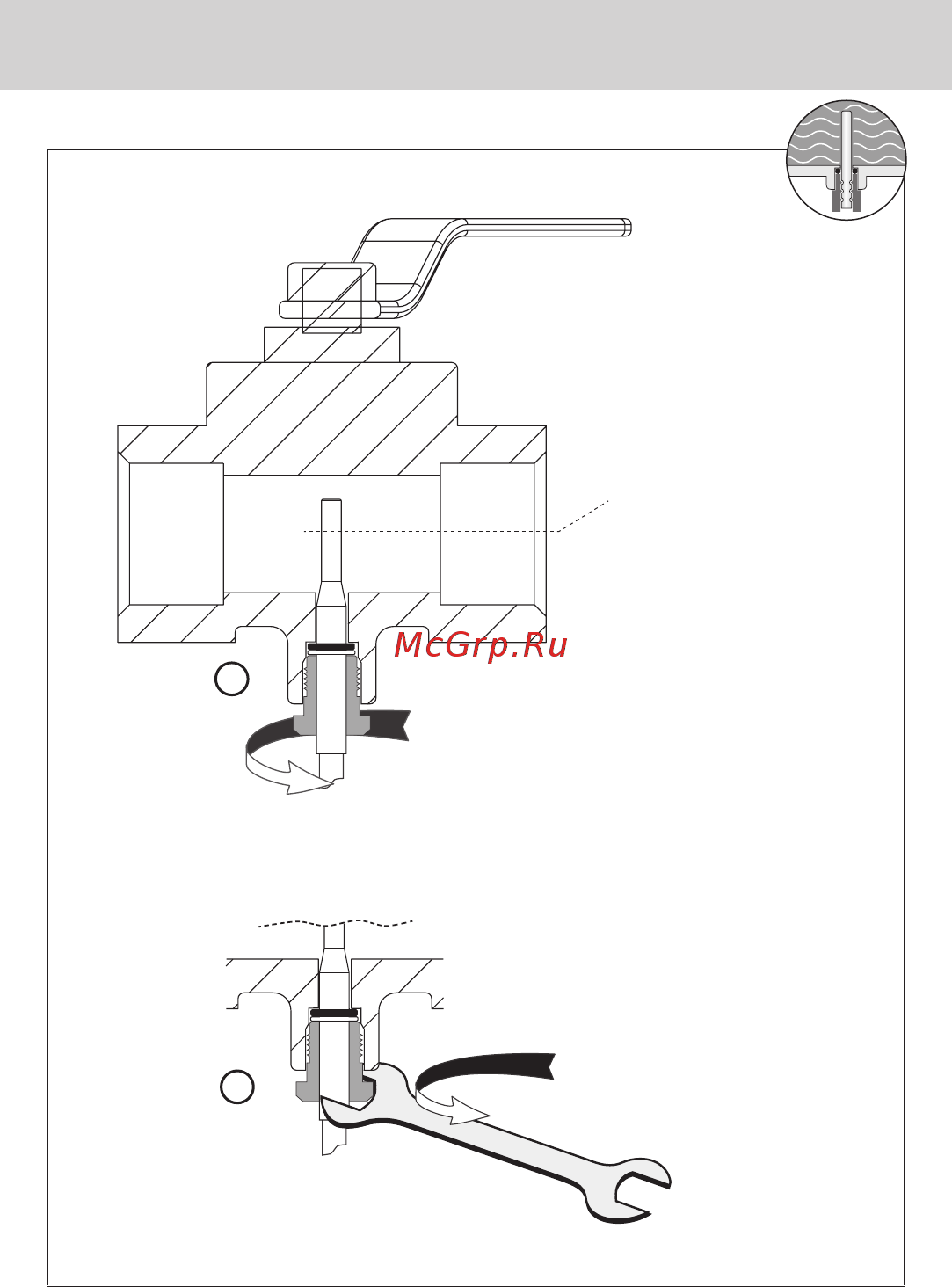

(1) От руки ввернуть датчик в место установки.

(2) При помощи ключа затянуть резьбовое соединение датчика

моментом около 5 Нм.

Температурный датчик – AGFW

Глубина погружения

> 50 %

Монтаж температурного датчика – прямой погружной (шаровой кран)

(1) Зафиксировать датчик в прилагающемся

чашеобразном резьбовом соединении

(2) Установить вторую половину винта

таким образом, чтобы стопорные

штифты вставились в противоположные

углубления во второй половине.

(3) Расположить уплотнитель-

ное кольцо в месте уста-

новки в шаровом кране.

Используйте оригиналь-

ное кольцо из прилагаю-

щейся упаковки!

(4) Вставить датчик и затянуть

резьбовое соединение

моментом около 3 Нм

(от руки).

Температурный датчик – диаметр 5,0 мм / 5,2 мм

Глубина

погружения

> 50 %

1.1

1.3

1.2

1 2

• Накатки резьбового соединения должны располагаться

в нижней (1.1) и средней (1.2) выемках гильзы датчика

• Верхняя выемка (1.3) должна прилегать к краю полус-

феры
