Qundis Q heat IST [9/27] Монтаж счетчика тепла
![Qundis Q heat IST [9/27] Монтаж счетчика тепла](/views2/1476923/page9/bg9.png)
• Затяните измерительную капсулу подходящим
ключом моментом около 30–40 Нм
• Выровняйте положение вычислительного блока

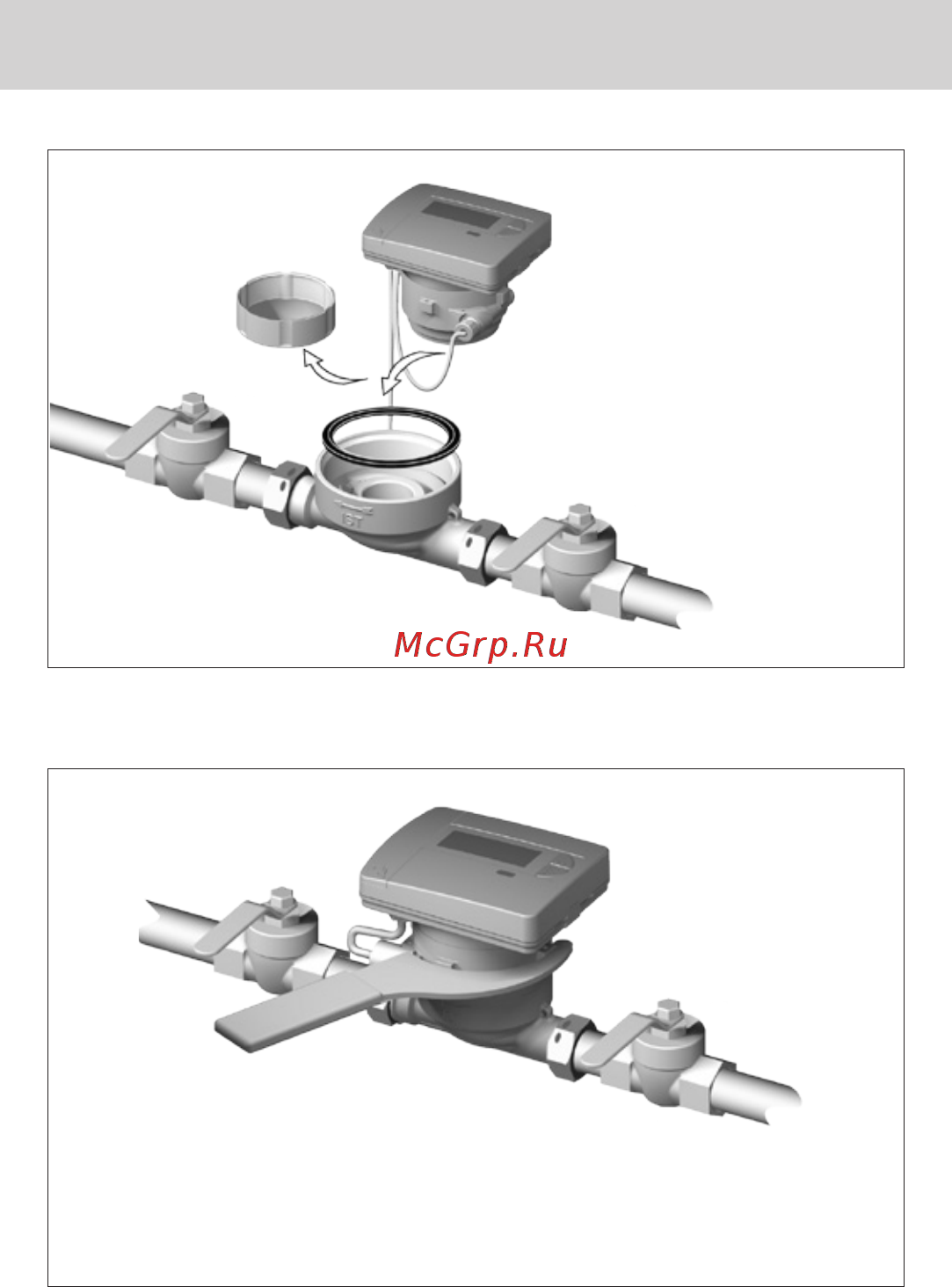

Монтаж счетчика тепла
• При установке нового
счетчика всегда использо-
вать новые уплотнения
• Вставить новое профиль-
ное уплотнение в пра-
вильном положении
• Ввернуть новый счетчик
тепла в элемент
Монтаж счетчика тепла
Закрепление измерительной капсулы
9
