Соблюдайте национальные и региональные

правила использования погружных гильз!

P1 P2 P3

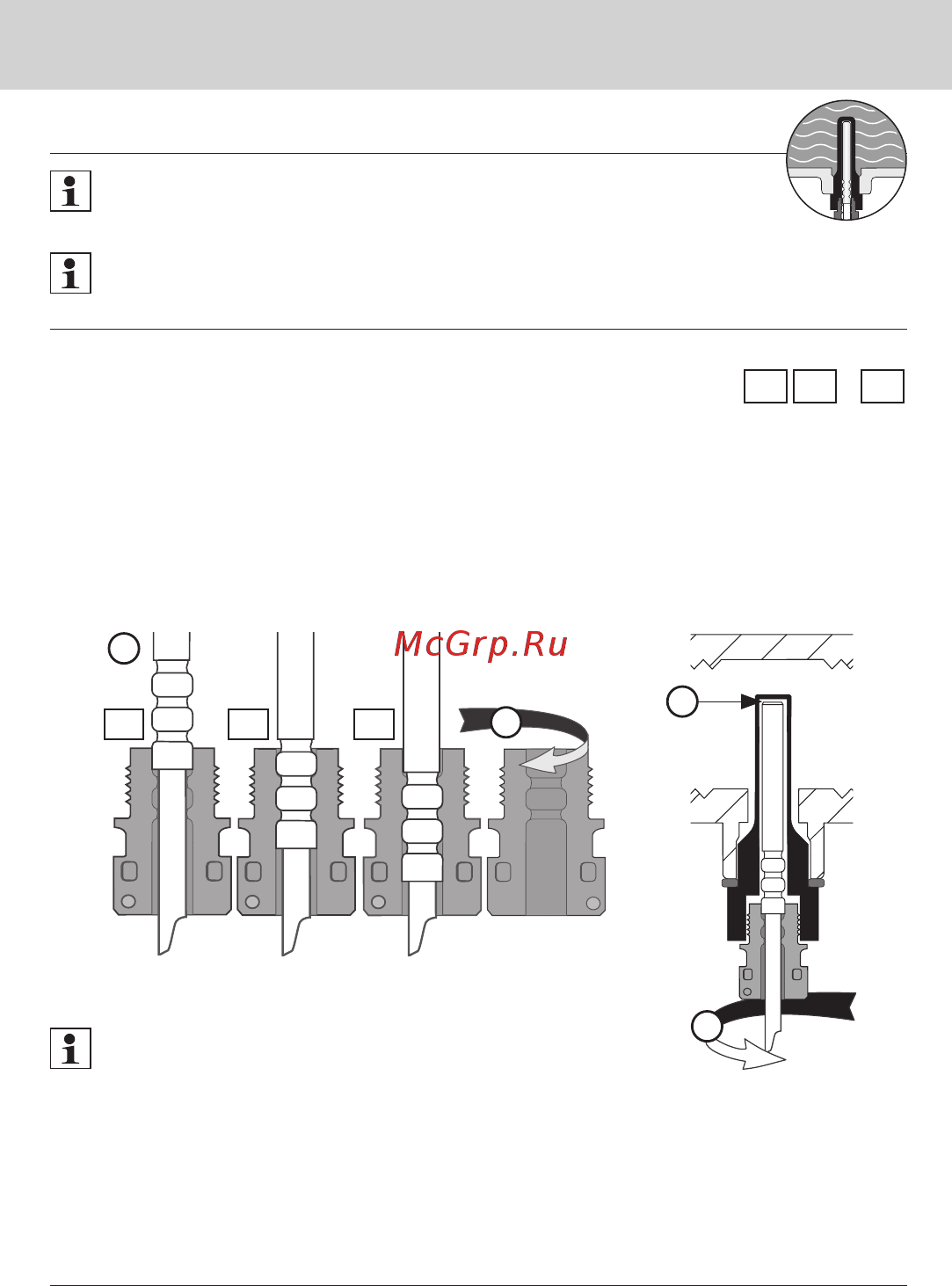

Пробуйте последовательно выполнять этапы 1–3 с изображенными положениями

температурного датчика (ТД) в чашеобразном резьбовом соединении

до тех пор, пока не обеспечите, что ТД до упора установился в гильзу, а резьбовое

соединение датчика закрепилось в резьбе гильзы!

(1) Установить температурный датчик в прилагающееся чашеобразное резьбовое

соединение*.

(2) Установить вторую половину винта таким образом, чтобы стопорный штифт одной

половины вставился в углубления во второй половине.

(3) Вставить датчик в гильзу до упора.

При установке температурного датчика в другие гильзы, не

входящие в комплект поставки, способ крепления может

* Для приборов с диаметром датчика 6мм для установки в другие гильзы, не входящие

в комплект поставки, резьбовые соединения отсутствуют.

В странах ЕС (кроме Германии) применение погружных гильз

допускается, в том числе, в новом оборудовании, соответствующем

требованиям Директивы ЕС по измерительным приборам (MID).

В Германии использование погружных гильз в новом оборудовании не допускается!

Для использования гильзы в качестве сменной на использующемся оборудовании

следует соблюдать правила соответствующего руководства по эксплуатации!

(4) Затянуть резьбовое соединение ТД в гильзе моментом около

3 Нм (от руки).

отличаться от описанного выше. При необходимости, используйте крепежные

материалы демонтированного прибора.

Монтаж счетчика температурного датчика – опосредованный погружной (погружная гильза)
