Qundis Q heat IST [5/27] Варианты монтажа
![Qundis Q heat IST [5/27] Варианты монтажа](/views2/1476923/page5/bg5.png)
Соблюдайте национальные и региональные правила использования
погружных гильз!

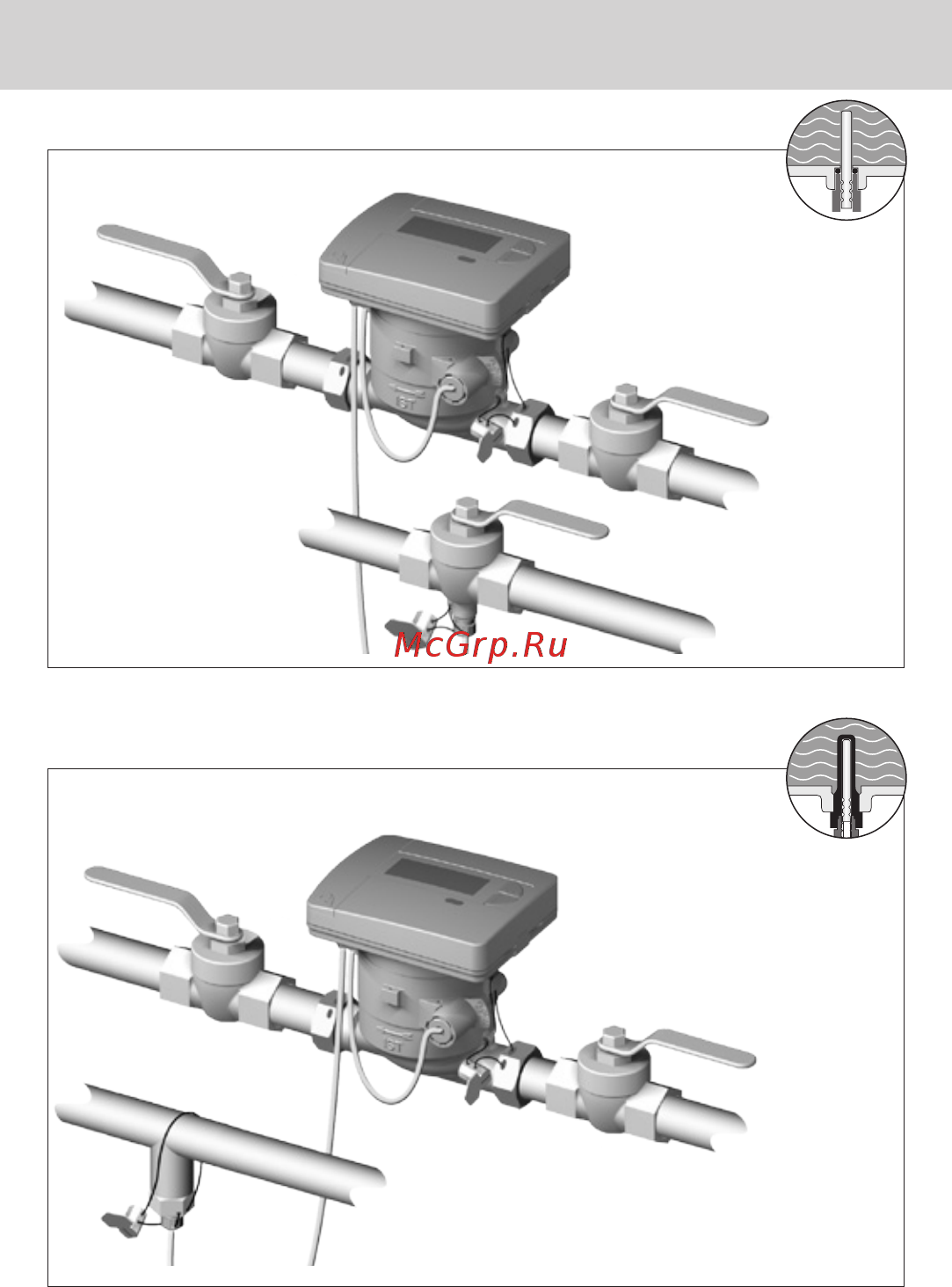

Счетчик тепла – прямой погружной (шаровой кран)
Счетчик тепла – опосредованный погружной (погружная гильза)
Варианты монтажа
• Температурный датчик
в обратном трубопрово-
де объединен с датчи-
ком расхода
• Температурный датчик во
входном трубопроводе,
опосредованный, погружной
• Температурный
датчик во вход-
ном трубопро-
воде, прямой,
погружной
• Температурный
датчик в обратном
трубопроводе объ-
единен с датчиком
расхода
5
