Qundis Q heat IST [22/27] Ввод в эксплуатацию
![Qundis Q heat IST [22/27] Ввод в эксплуатацию](/views2/1476923/page22/bg16.png)

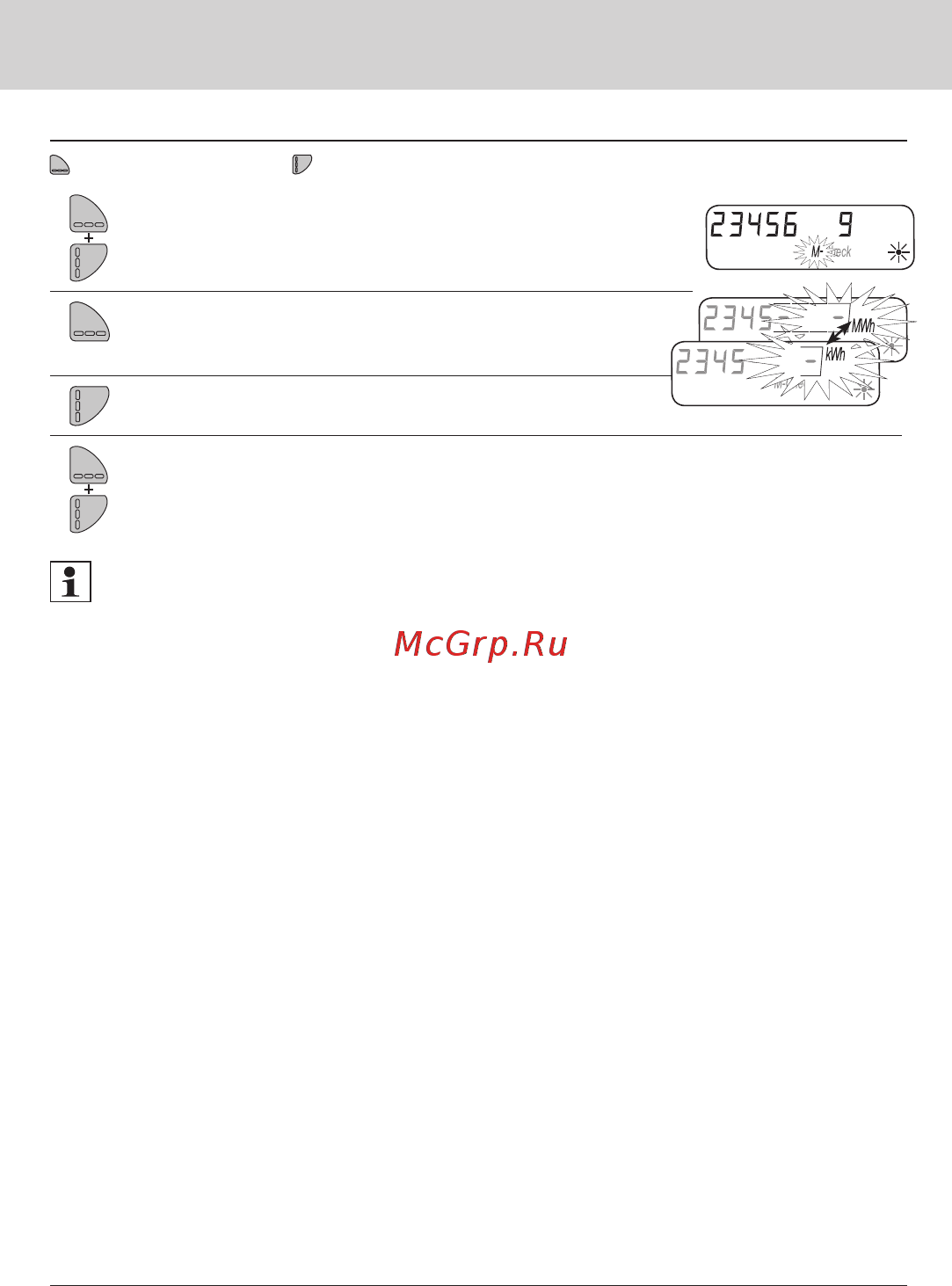

Ввод в эксплуатацию
Пример: изменение единицы измерения (кВт ч ↔ МВт ч либо МДж ↔ ГДж)
Уровень дисплея L3 - Индикатор “Возможные + активные уровни”
1. Нажатием комбинации кнопок < H >+< V >(см.27) акти-
вируйте режим программирования. После активации
режима программирования замигает символ “M-”.
2.
Несколько раз быстро нажмите кнопку < H >, пока не
замигает символ единицы измерения с десятичной
рамкой.
3.
Для измерения единицы быстро нажмите кнопку < V >.
6.
Подтвердите настройки нажатием комбинации кнопок < H >+< V > (см. 27).
Настройка остальных параметров прибора осуществляется по схеме,
представленной в примерах.
22
