Соблюдайте национальные и региональные правила использования
погружных гильз!
Соблюдайте национальные и региональные правила использования
погружных гильз!
• Закрыть шаровые
краны
• Вскрыть пломбы
• Промыть установку
• Закрыть шаровые краны
Использовать муфту с погружными гильзами!

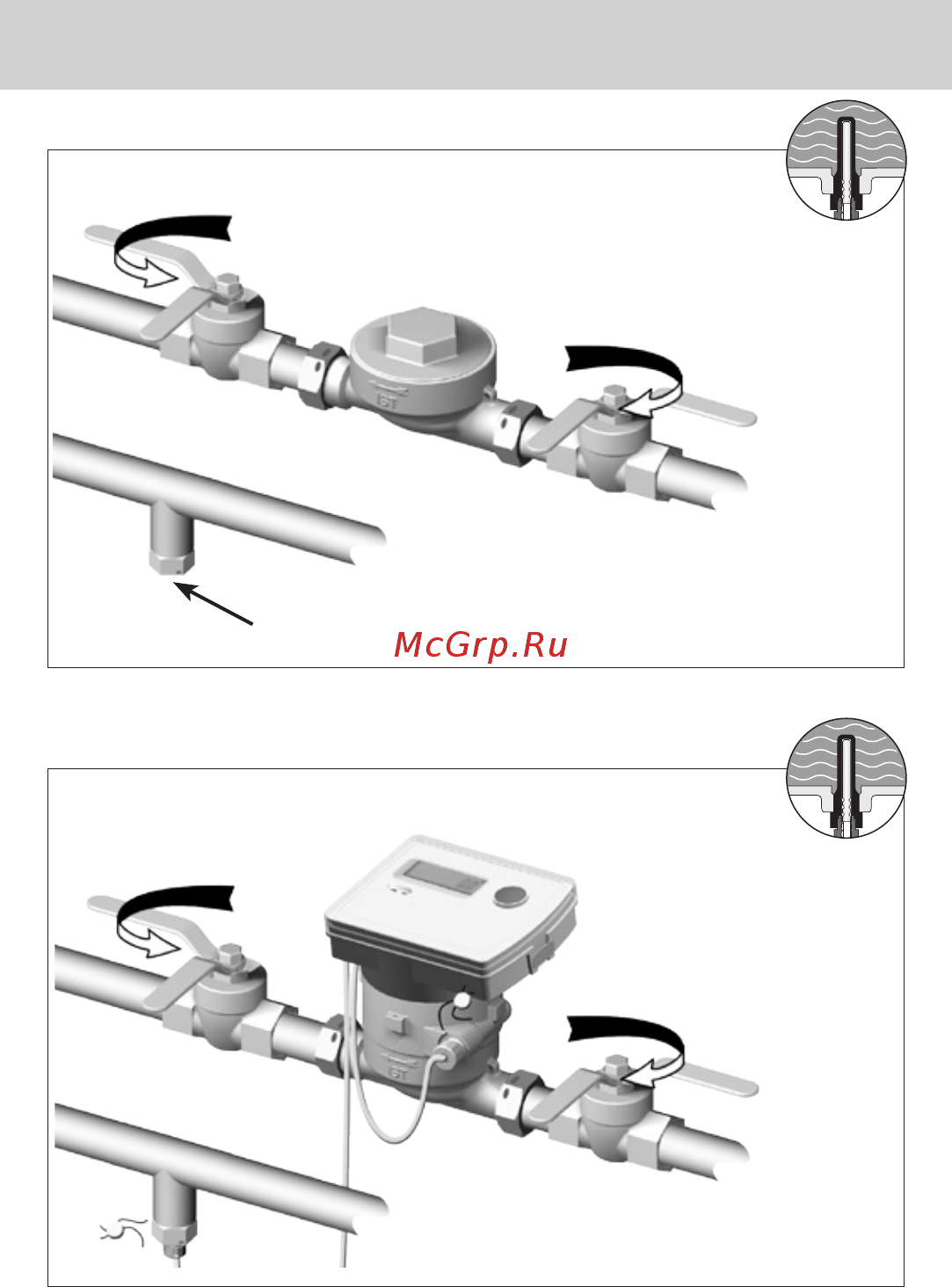

Подготовка установки – опосредованный погружной (погружная гильза)
- для нового оборудования
- при замене прибора
7
