Овен УКТ38-В [12/44] Подключение
![Овен УКТ38-В [12/44] Подключение](/views2/1481880/page12/bgc.png)
12

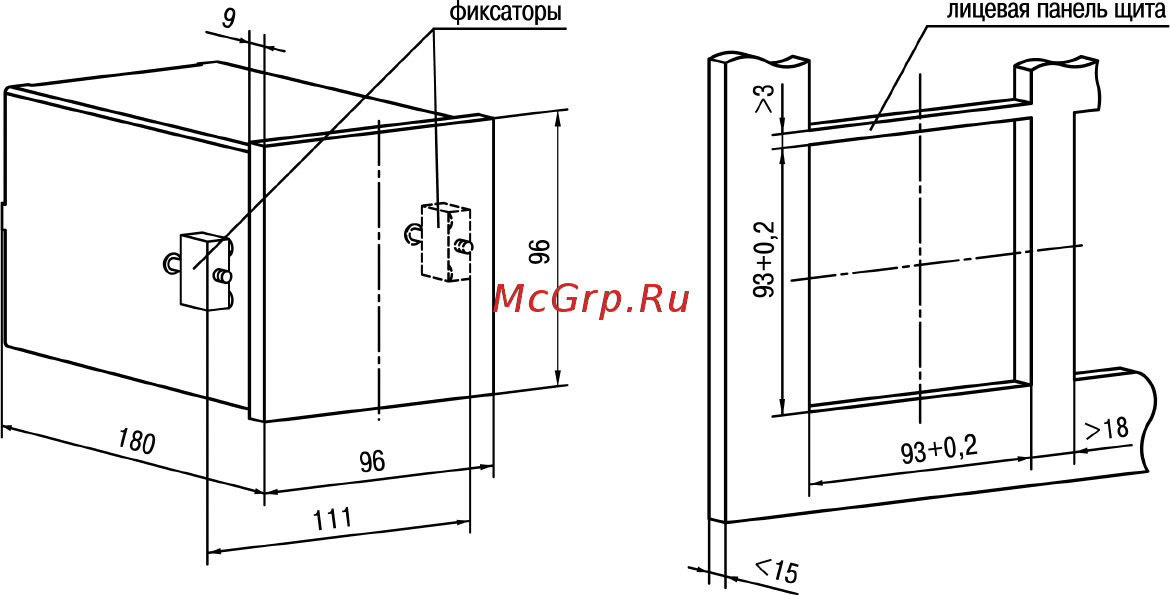

Рисунок 4.2 – Габаритные размеры корпуса
5 Подключение
5.1 Рекомендации по подключению
Прибор следует подключать к сети, не связанной непосредственно с питанием мощного силового
оборудования. Во внешней цепи питания рекомендуется установить промежуточный
автоматический выключатель с токовой защитой и плавкие предохранители на ток 1,0 А.
