Овен УКТ38-В [24/44] Эксплуатация
![Овен УКТ38-В [24/44] Эксплуатация](/views2/1481880/page24/bg18.png)
24
6 Эксплуатация
6.1 Принцип работы

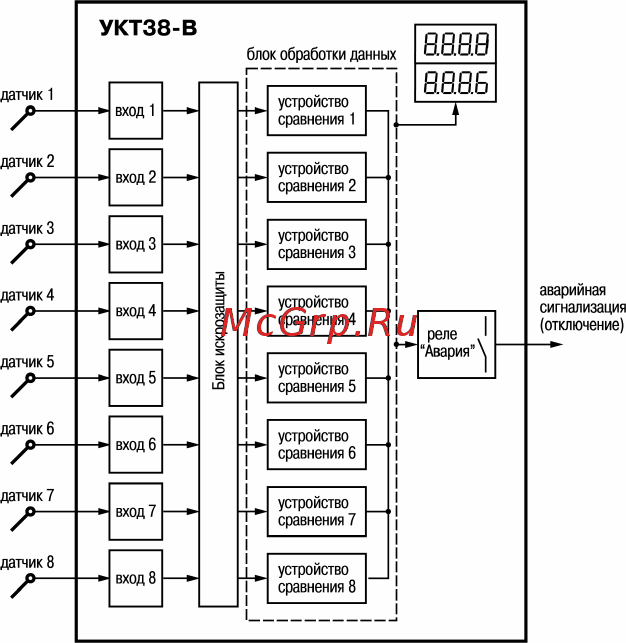

Рисунок 6.1 – Функциональная схема прибора
Прибор имеет восемь каналов измерения и один канал для выдачи сигнала «Авария». Сигнал,
поданный на универсальный вход, преобразуется в соответствии с типом выбранного датчика.
