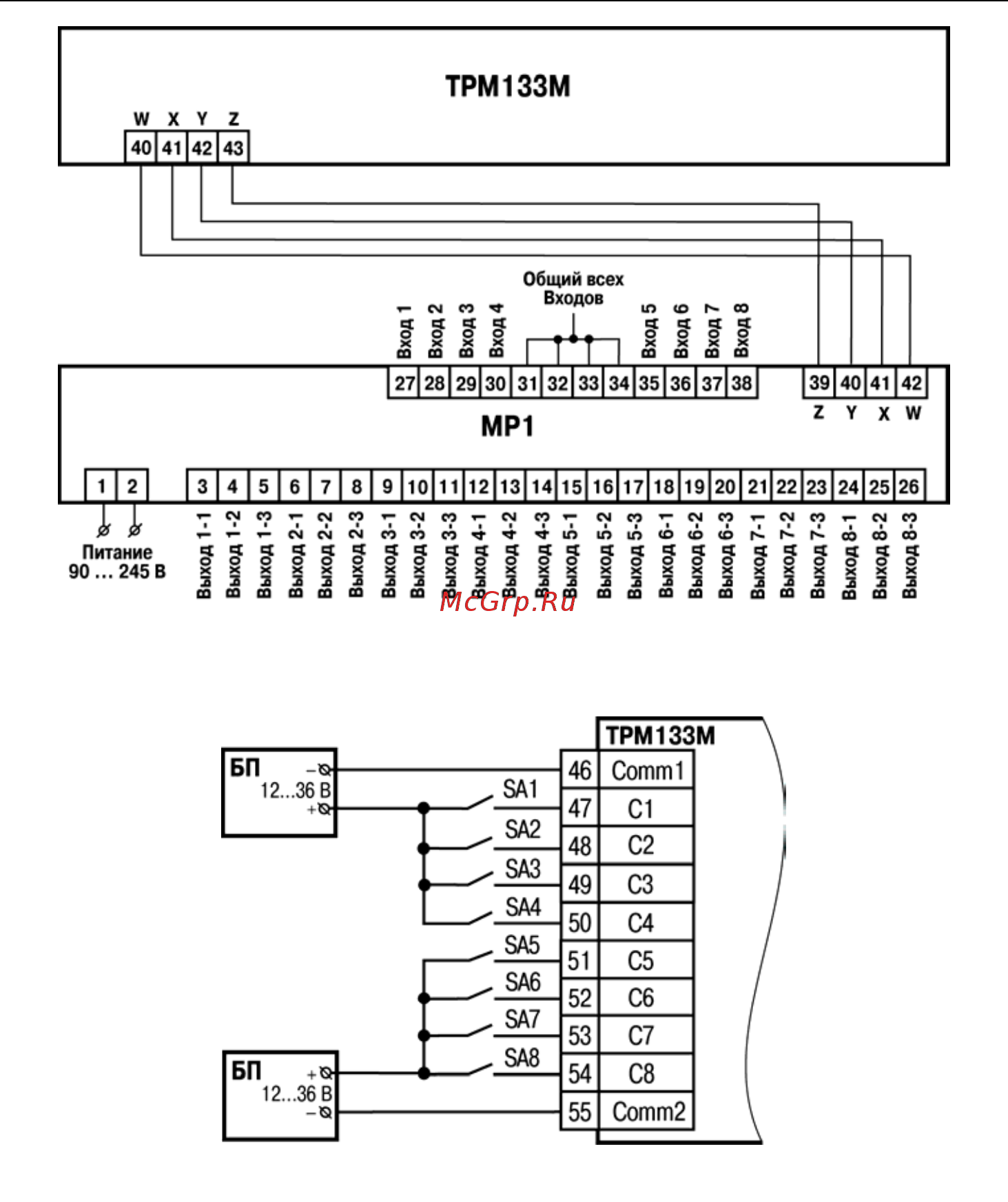

Приложение Б. Схемы подключения
102
Рисунок Б.1 – Схема подключения ТРМ133М-04 и модуля МР1
Рисунок Б.2 – Подключение датчиков к дискретным входам
Примечания
1) Группы входов С1…С4 и С5…С8 гальванически развязаны.
2) Можно использовать встроенный блок питания: один общий или два разных.
3) При использовании одного БП клеммы Comm1 и Comm2 необходимо объединить.
