5.5.3.5 Смешанное подключение аналоговых датчиков

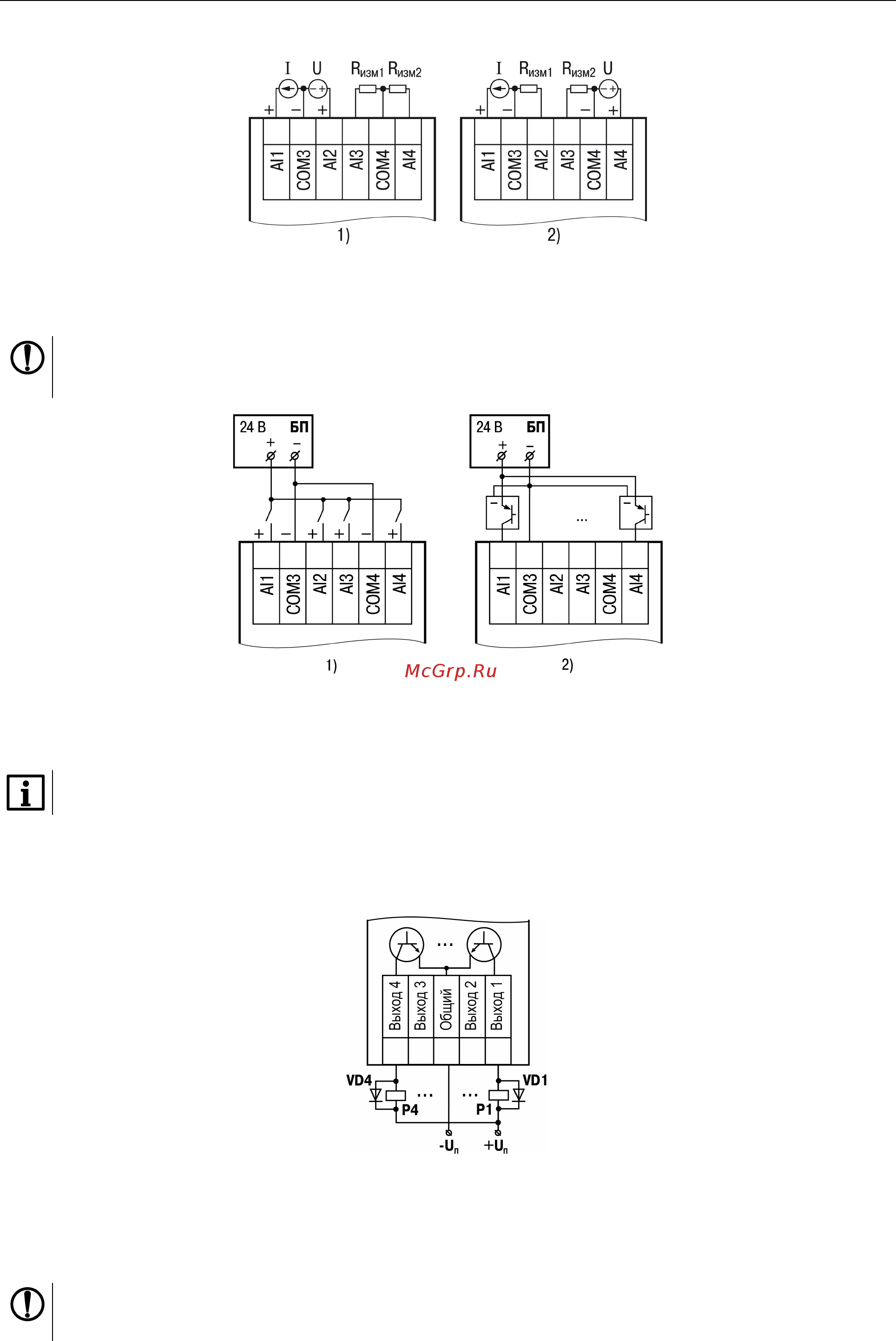

Рисунок 5.7 – Схемы подключения датчиков различного типа

5.5.3.6 Подключение дискретных датчиков

ПРЕДУПРЕЖДЕНИЕ

Перед подключением дискретных датчиков следует проверить, что вход прибора настроен на

дискретный режим.

Рисунок 5.8 – Схема подключения к аналоговым входам, работающим в дискретном режиме: 1)

датчиков типа «сухой» контакт, 2) трехпроводных дискретных датчиков, имеющих выходной

транзистор p-n-p-типа с открытым коллектором

ПРИМЕЧАНИЕ

Контакты COM3 и COM4 объединены электрически внутри прибора.

5.6 Подключение нагрузки к ВЭ

5.6.1 Подключение нагрузки к ВЭ типа «К»

Рисунок 5.9 – Схема подключения нагрузки к ВЭ типа «К»

Схема подключения нагрузки к ВЭ приведена на рисунке 5.9. Чтобы транзистор не вышел из строя из-

за большого тока самоиндукции, следует установить диоды VD1...VD4 параллельно обмотке внешних

реле Р1...Р4.

ПРЕДУПРЕЖДЕНИЕ

Характеристики низковольтных реле Р1...Р4: напряжение не более 50 В при токе не более

200 мА.
