Овен ПР200 [29/74] Настройка и программирование

6 Настройка и программирование

6.1 Общие сведения

Перед использованием прибор следует запрограммировать, т. е. создать пользовательскую программу

и загрузить в прибор. Пользовательская программа записывается в энергонезависимую память

прибора и запускается после включения питания или перезагрузки прибора.

Прибор программируется в OwenLogic или с помощью специально созданного исполняемого файла

(см. Мастер тиражирования в справке OwenLogic). Создание пользовательской программы, настройка

прибора и пр. описаны в справке OwenLogic. В процессе программирования создается алгоритм

работы прибора и задаются параметры, необходимые для эксплуатации. Перед эксплуатацией следует

настроить:

• сетевой интерфейс;

• параметры экрана и часы реального времени.

Параметры экрана, сетевого интерфейса и часы реального времени настраиваются в OwenLogic или с

лицевой панели прибора. Значения этих параметров записываются в энергонезависимую память

прибора и сохраняются в случае отключения питания.

6.2 Настройка универсальных входов (AI1…AI4)

ПРЕДУПРЕЖДЕНИЕ

Режим работы входа настраивается в OwenLogic и перемычками на верхней плате.

ПРЕДУПРЕЖДЕНИЕ

Некорректная установка перемычек может привести к выходу из строя универсальных входов.

Универсальные входы прибора измеряют:

• ток в диапазоне от 4 до 20 мА;

• напряжение в диапазоне от 0 до 10 В;

• сопротивление в диапазоне 0…4000 Ом.

Для выбора сигнала датчика следует задать параметр «Сигнал датчика» (0…10 В, 4…20 мА,

0… 4000 Ом) в OwenLogic и сконфигурировать аппаратную часть с помощью перемычек согласно

выбранному режиму работы. Установка перемычек для выбора режима работы описана в разделе

6.2.1.

ОПАСНОСТЬ

Подача сигналов, не соответствующих аппаратной конфигурации каналов, приводит к выходу из

строя прибора. Перед включением следует проверить конфигурацию входа.

Чтобы попасть в меню настройки универсальных входов в программе OwenLogic следует перейти во

вкладку Прибор/Настройка прибора/Входы/Аналоговые (см. рисунок 6.1).

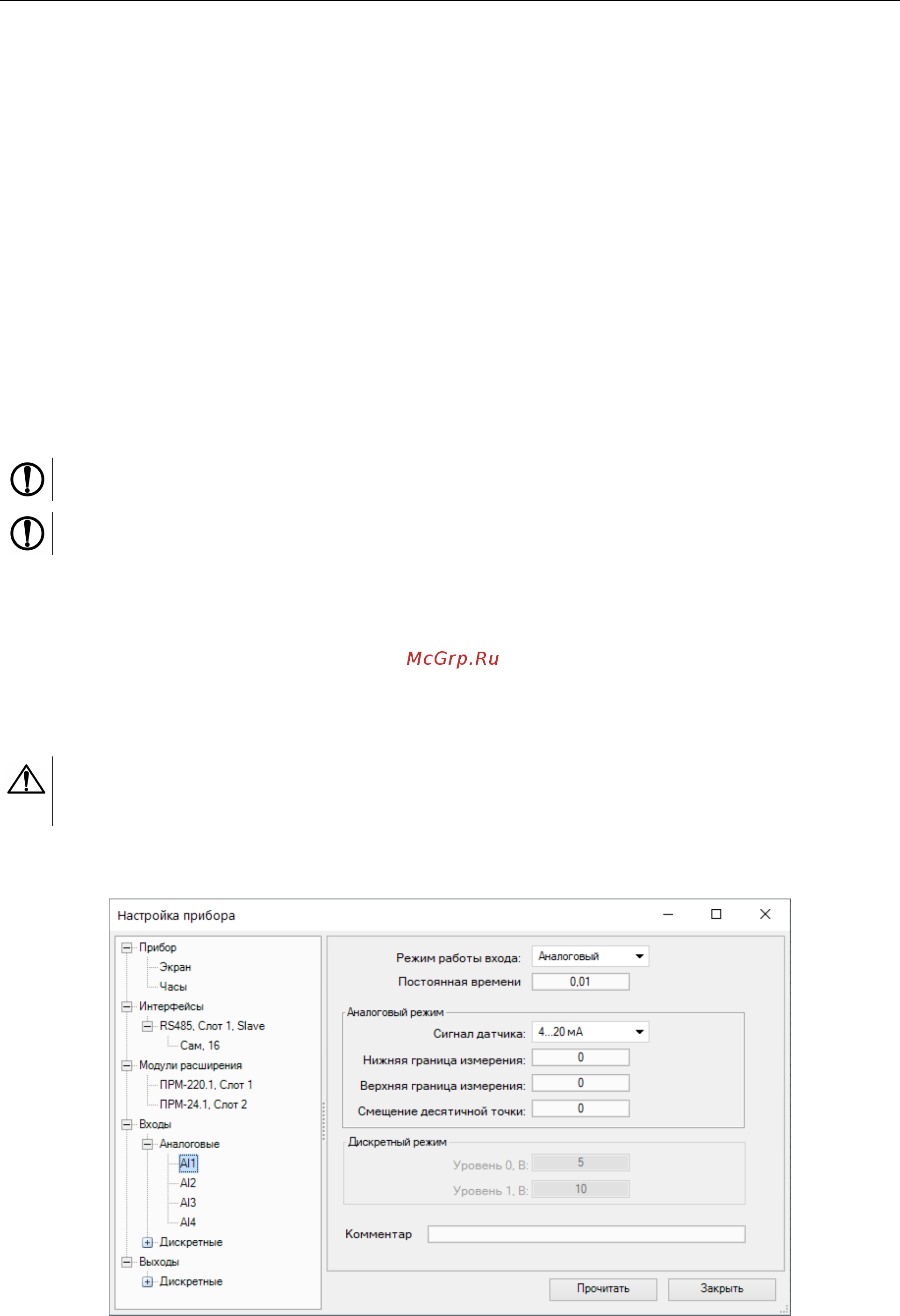

Рисунок 6.1 – Меню настройки прибора
