6 Настройка и программирование

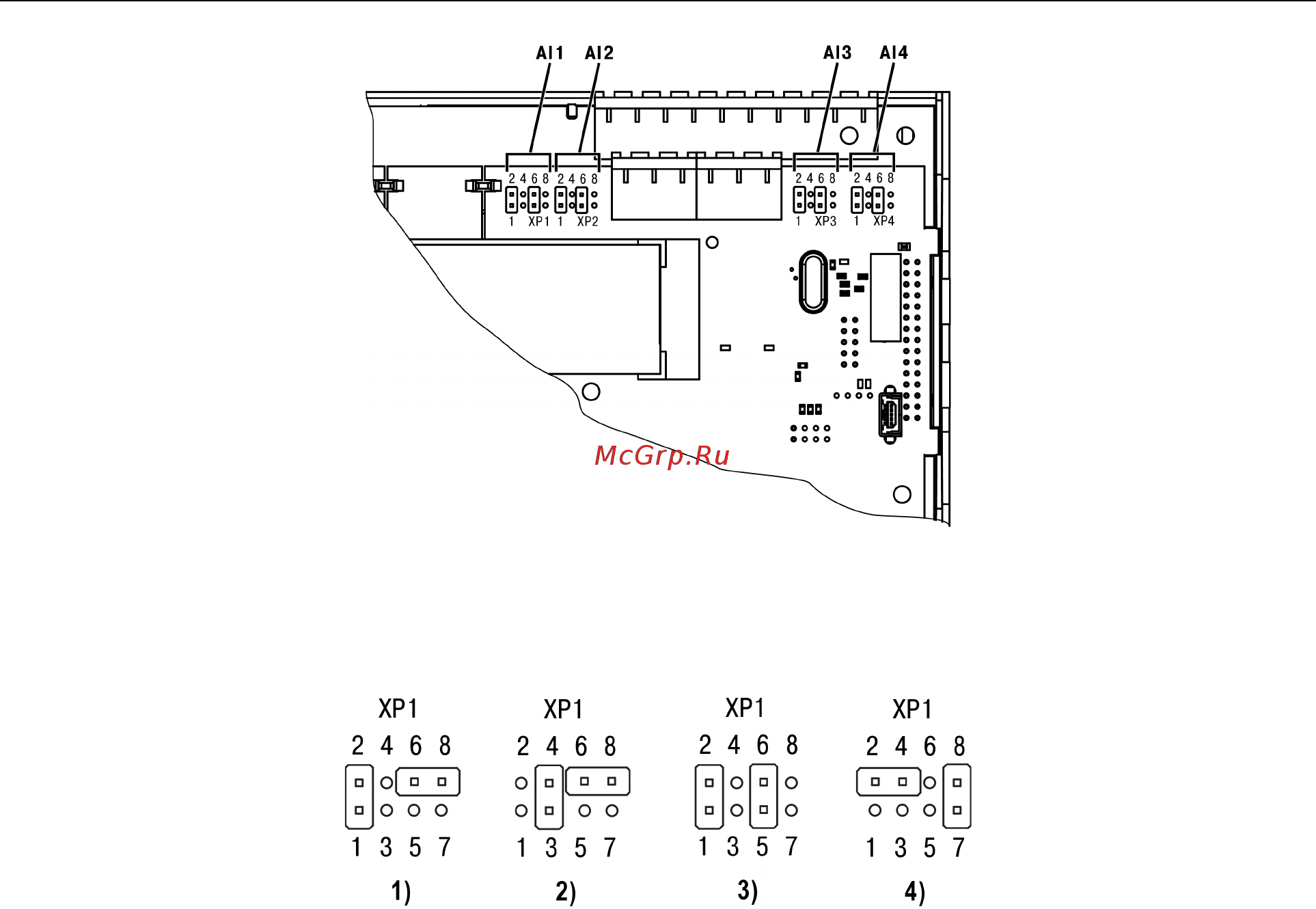

Рисунок 6.3 – Схема расположения перемычек

Варианты установки перемычек для задания режима работы аналогового входа (на примере входа AI1,

разъем XP1) изображены на рисунке ниже.

Рисунок 6.4 – Схема задания диапазона измерения перемычками на плате: 1) режим измерения

напряжения 0…10 В, 2) режим измерения тока 4…20 мА, 3) режим дискретного входа, 4) режим

измерения сопротивления 0…4000 Ом

Для входов AI2, AI3, AI4 (разъемы XP2, XP3, XP4 соответственно) схема аналогична.

6.2.2 Работа входа в аналоговом режиме

Для измерения токового сигнала 4...20 мА в прибор для каждого канала встроен шунтирующий

резистор номиналом 121 Ом. В приборе масштабируются шкалы измерения для каналов «0…10 В» и

«4… 20 мА», после чего контролируемые физические величины отображаются непосредственно в

единицах их измерения (атмосферах (кг/см

), кПа и т. д.). Для каждого такого датчика следует

установить диапазон измерения:

• нижняя граница диапазона измерения задается параметром «нижняя граница измерения» и

соответствует минимальному уровню выходного сигнала датчика;

• верхняя граница диапазона измерения задается параметром «верхняя граница измерения» и

соответствует максимальному уровню выходного сигнала датчика.

Для сигнала 4… 20 мА параметр «положение десятичной точки» используется во время обмена по

протоколу ModBus и определяет точность передаваемого значения в формате целого числа.
