Описание клеммников
61

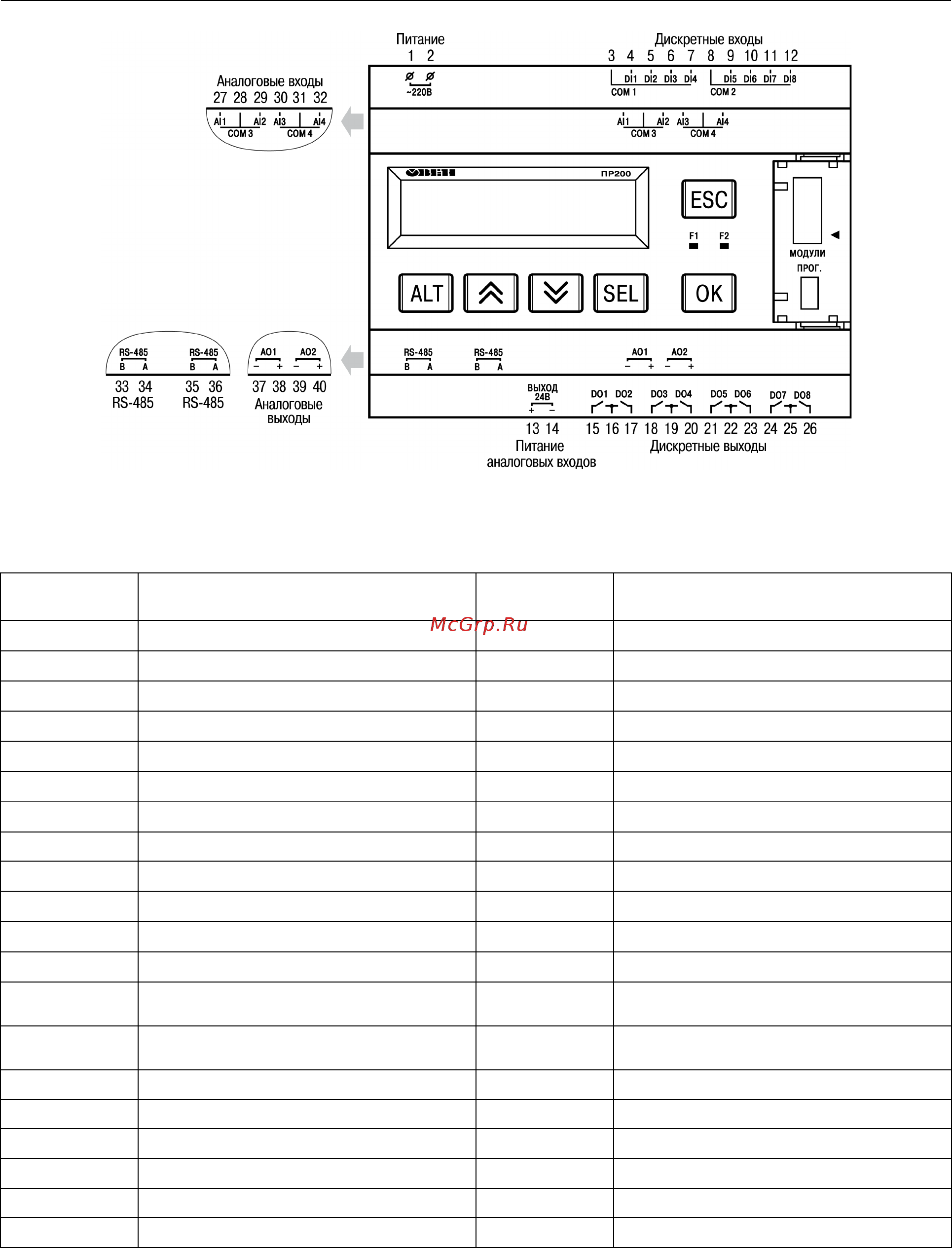

Рисунок А.3 – Расположение контактов ПР200-220.2.2.Х
Таблица А.3 – Назначение контактов клеммной колодки ПР200-220.2.2.Х
Номер
контакта
Назначение контактов Номер
контакта
Назначение контактов
1
Напряжение питания PWR (230 В)
21 Дискретный выход 5
2 Напряжение питания PWR (230 В) 22
Общий контакт для выходов 5...6
3
Общий контакт для входов 1...4
23 Дискретный выход 6
4
Дискретный вход 1 (230 В) 24 Дискретный выход 7
5
Дискретный вход 2 (230 В)
25
Общий контакт для выходов 7...8
6
Дискретный вход 3 (230 В)
26 Дискретный выход 8
7
Дискретный вход 4 (230 В) 27 Аналоговый вход 1
8
Общий контакт для входов 5...8
28
Общий контакт для входов 1…2
9
Дискретный вход 5 (230 В)
29 Аналоговый вход 2
10 Дискретный вход 6 (230 В) 30 Аналоговый вход 3
11
Дискретный вход 7 (230 В)
31
Общий контакт для входов 3…4
12
Дискретный вход 8 (230 В)
32 Аналоговый вход 4
13
Выходное напряжение питания
24 В — контакт «+»
33 СЛОТ1 Сигнал RS-485 B
14
Выходное напряжение питания
24 В — контакт «—»
34 СЛОТ1 Сигнал RS-485 А
15 Дискретный выход 1 35
СЛОТ2 Сигнал RS-485 B
16
Общий контакт для выходов 1...2
36 СЛОТ2 Сигнал RS-485 А
17 Дискретный выход 2 37 Аналоговый выход 1 —
18 Дискретный выход 3 38 Аналоговый выход 1+
19
Общий контакт для выходов 3...4
39 Аналоговый выход 2 —
20 Дискретный выход 4 40 Аналоговый выход 2+
