Овен ПР200 [23/74] Подключение активного датчика с токовым выходом

5 Подключение

В качестве внешнего источника питания для подключенных активных датчиков может быть

использован встроенный в прибор источник 24 В.

Режим работы универсального входа переключается в OwenLogic и на плате прибора (см. раздел

6.2.1).

ПРЕДУПРЕЖДЕНИЕ

Важно обеспечить соответствие между схемой подключения и установкой перемычек

(джамперов) на средней плате аналоговых входов, иначе возможно повреждение прибора.

ПРЕДУПРЕЖДЕНИЕ

Следует обеспечить соответствие между схемой подключения датчика к клеммам входа и

настройкой режима работы данного входа в OwenLogic.

Параметры линии соединения прибора с датчиком приведены в таблице ниже.

Таблица 5.1 – Параметры линии связи прибора с датчиками

Тип датчика

Длина

линий, м,

не более

Сопротивление

линии, Ом, не

более

Исполнение линии

Резистивные сигналы 100 15

Двухпроводная, провода равной

длины и сечения

Унифицированный сигнал

постоянного тока

100 100

Двухпроводная

Унифицированный сигнал

напряжения постоянного тока

100

Двухпроводная

5.5.3.2 Подключение активного датчика с токовым выходом

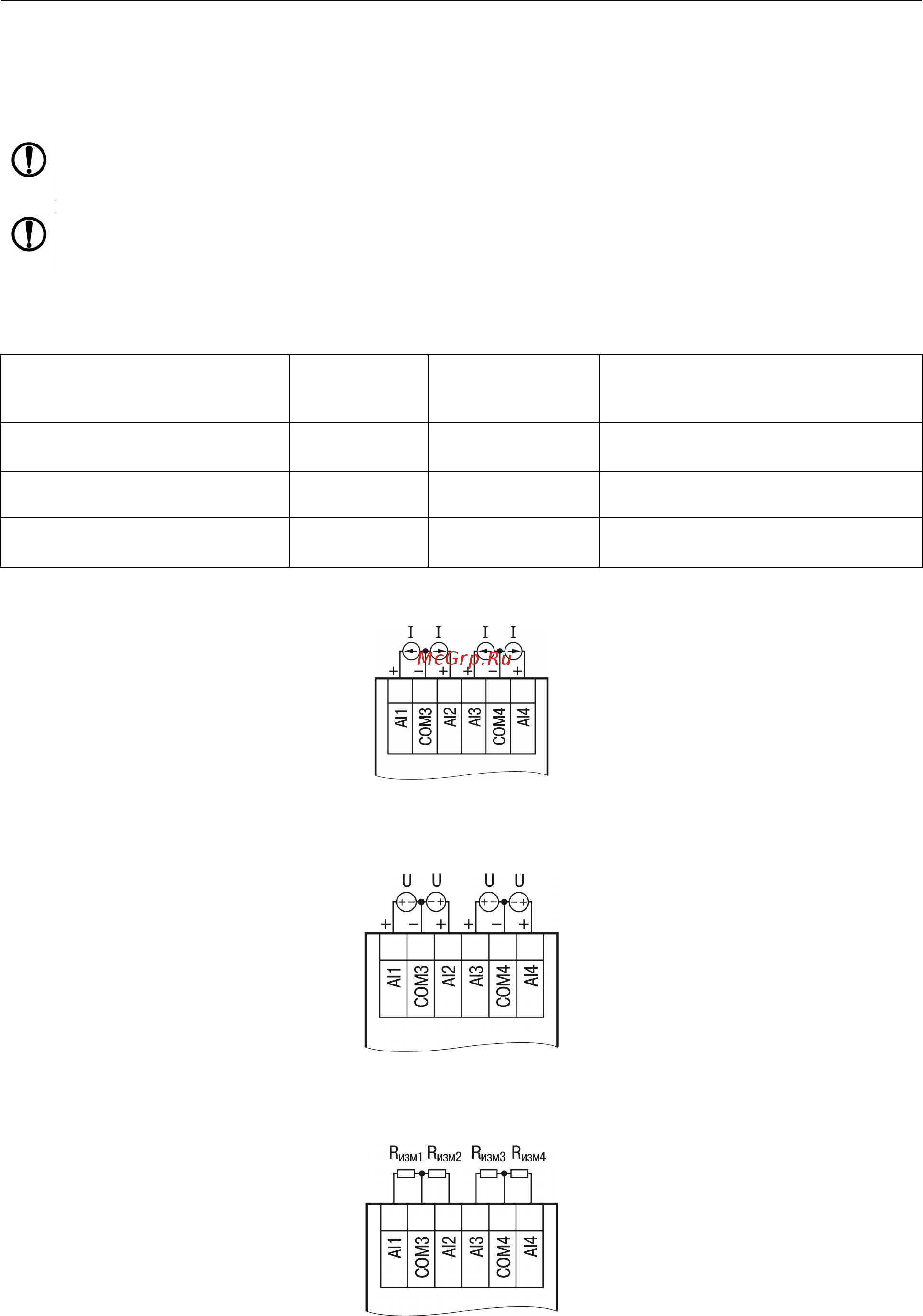

Рисунок 5.4 – Схема подключения активного датчика с выходом типа «Ток 4…20 мА»

5.5.3.3 Подключение активных датчиков с выходом типа «Напряжение 0…10 В»

Рисунок 5.5 – Схема подключения активных датчиков с выходом типа «Напряжение 0…10 В»

5.5.3.4 Подключение резистивного датчика

Рисунок 5.6 – Схема подключения резистивного датчика с диапазоном 0…4000 Ом
