6 Настройка и программирование
32
Пример
Используется датчик с выходным током 4…20 мА, контролирующий давление в диапазоне 0…25 атм,
в параметре «нижняя граница измерения» задается значение «0,00», а в параметре «верхняя граница
измерения» — значение «25,00» (см. рисунок 6.5). Теперь значения на аналоговом входе будут
измеряться в атмосферах.

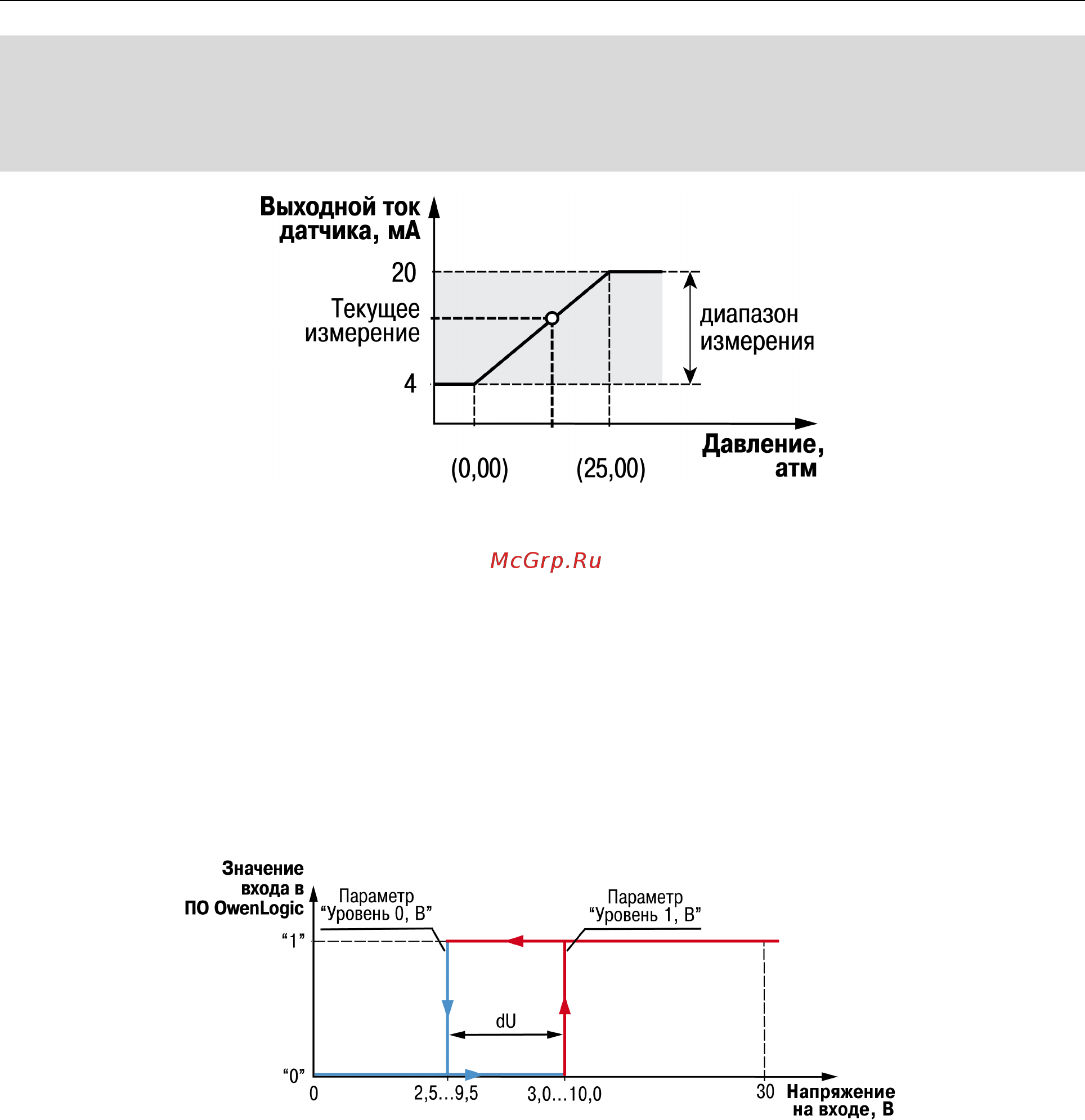

Рисунок 6.5 – Пример задания диапазона измерения
Значения в приборе представлены в абсолютном виде (float32). Важно отметить, что сопротивление
измеряется по двухпроводной схеме, поэтому во время подключения датчиков сопротивление
проводов вносит дополнительную погрешность измерения. Величина дополнительной погрешности
зависит от длины и типа проводов подключаемого датчика. Коррекцию дополнительной погрешности
следует предусмотреть в пользовательской программе.
6.2.3 Работа входа в дискретном режиме
Вход работает в режиме компаратора. По умолчанию уровень «логического нуля» — 0...5 В, уровень
«логической единицы» — 10...30 В (см. рисунок 6.6). Значения «максимальный уровень логического
нуля» и «минимальный уровень логической единицы» задаются в OwenLogic.
Рисунок 6.6 – Работа универсального входа в дискретном режиме
Во избежание неоднозначности определения состояния входа, следует устанавливать параметр
«Уровень 1, В» больше параметра «Уровень 0, В», как минимум, на 0,5 В.
Если входное напряжение попадает в диапазон dU, то состояние входа не меняется. Состояние входа
изменится если:
• состояние входа было «0», то изменится на «1» только при достижении входным
напряжением «Минимального уровня логической единицы» (в настройках OwenLogic это
параметр «Уровень 1, В»);
• состояние входа было «1», то изменится на «0» только при достижении входным
напряжением «Максимального уровня логического нуля» (в настройках OwenLogic это
параметр «Уровень 0, В»).
6.2.4 Входной цифровой фильтр
Влияние внешних импульсных помех можно ослабить сглаживанием (демпфированием) сигнала с
целью устранения шумовых составляющих сигнала.
Основной характеристикой сглаживающего фильтра является:
• «Фильтр дребезга контактов» для дискретных входов 24 В;
