6 Настройка и программирование
30
Для быстрого доступа к наиболее часто используемым настройкам входа следует выделить элемент
входа и в свойствах задать необходимые параметры (см. рисунок 6.2).

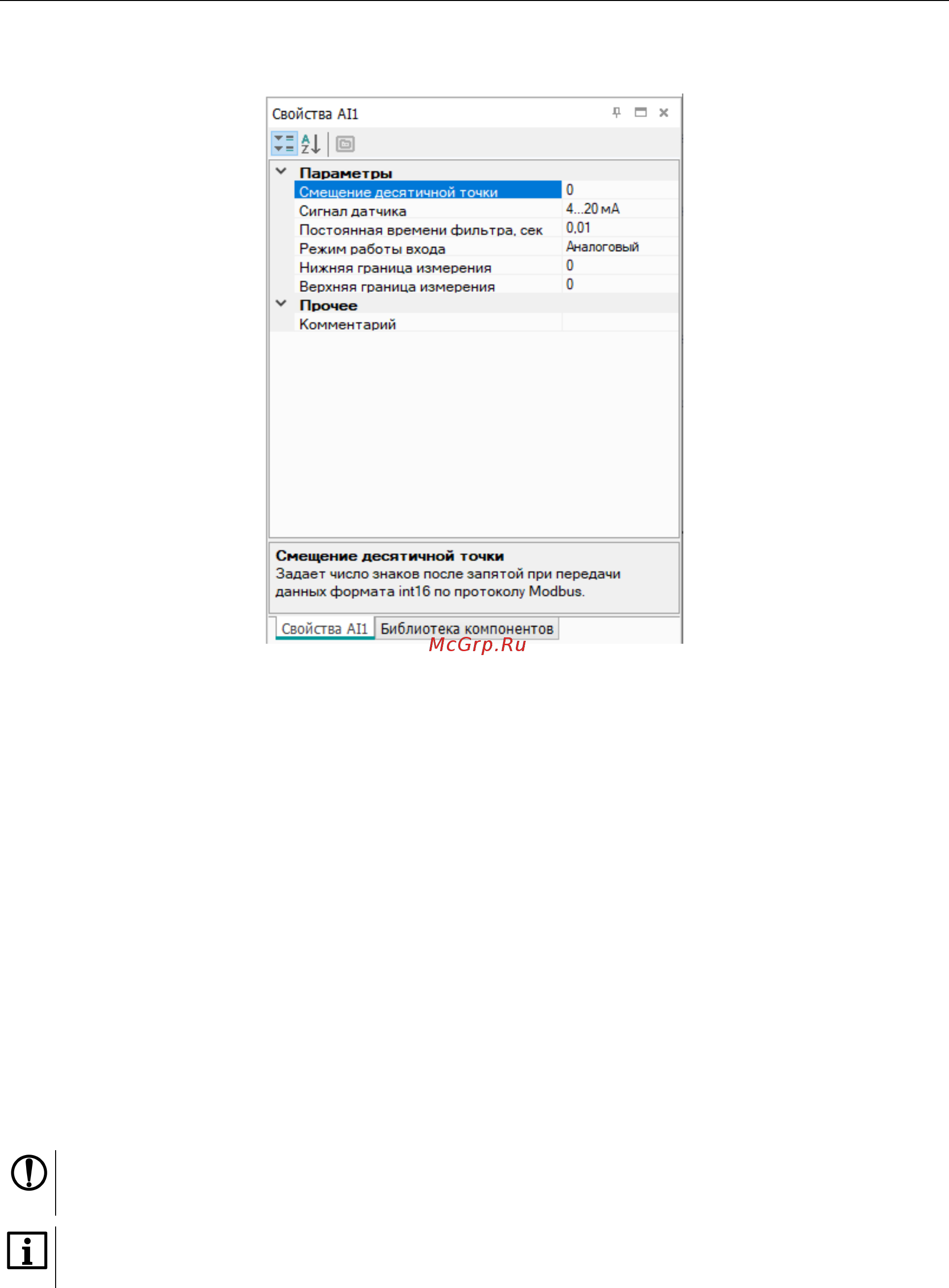

Рисунок 6.2 – Меню параметров
Универсальный вход имеет следующие настройки:
• Режим работы входа – позволяет выбрать режим работы входа: аналоговый или дискретный;
• Постоянная времени фильтра (см. раздел 6.2.4) – настраивается постоянная времени
фильтрации встроенного цифрового фильтра;
• настройки, доступные только в режиме аналогового входа:
– Сигнал датчика – выбор типа входного сигнала;
– Нижняя граница измерения – задает минимальный уровень измеренного сигнала;
– Верхняя граница измерения – задает максимальный уровень измеренного сигнала;
– Смещение десятичной точки – задает смещение десятичной точки при опросе по протоколу
Modbus.
• настройки, доступные только в режиме дискретного входа:
– Уровень 0 – задает границу определения «логического нуля»;
– Уровень 1 – задает границу определения «логической единицы».
6.2.1 Настройка режима работы входа
ПРЕДУПРЕЖДЕНИЕ
Чтобы избежать порчи прибора, любые операции по разборке прибора должен выполнять
обученный специалист.
ПРИМЕЧАНИЕ
По умолчанию все универсальные входы прибора сконфигурированы для работы с сигналами
4…20 мА.
Для настройки режима работы входа следует:
1. Отключить питание прибора.
2. Снять верхнюю крышку (см. раздел 8.2).
3. Тонким инструментом (например, пинцетом) выставить нужную конфигурацию перемычками.
4. Надеть верхнюю крышку обратно.
