4 Монтаж

4.1 Установка

Для монтажа прибора следует:

1. Подготовить на DIN-рейке место для установки прибора с учетом размеров корпуса (см.

рисунок 4.2).

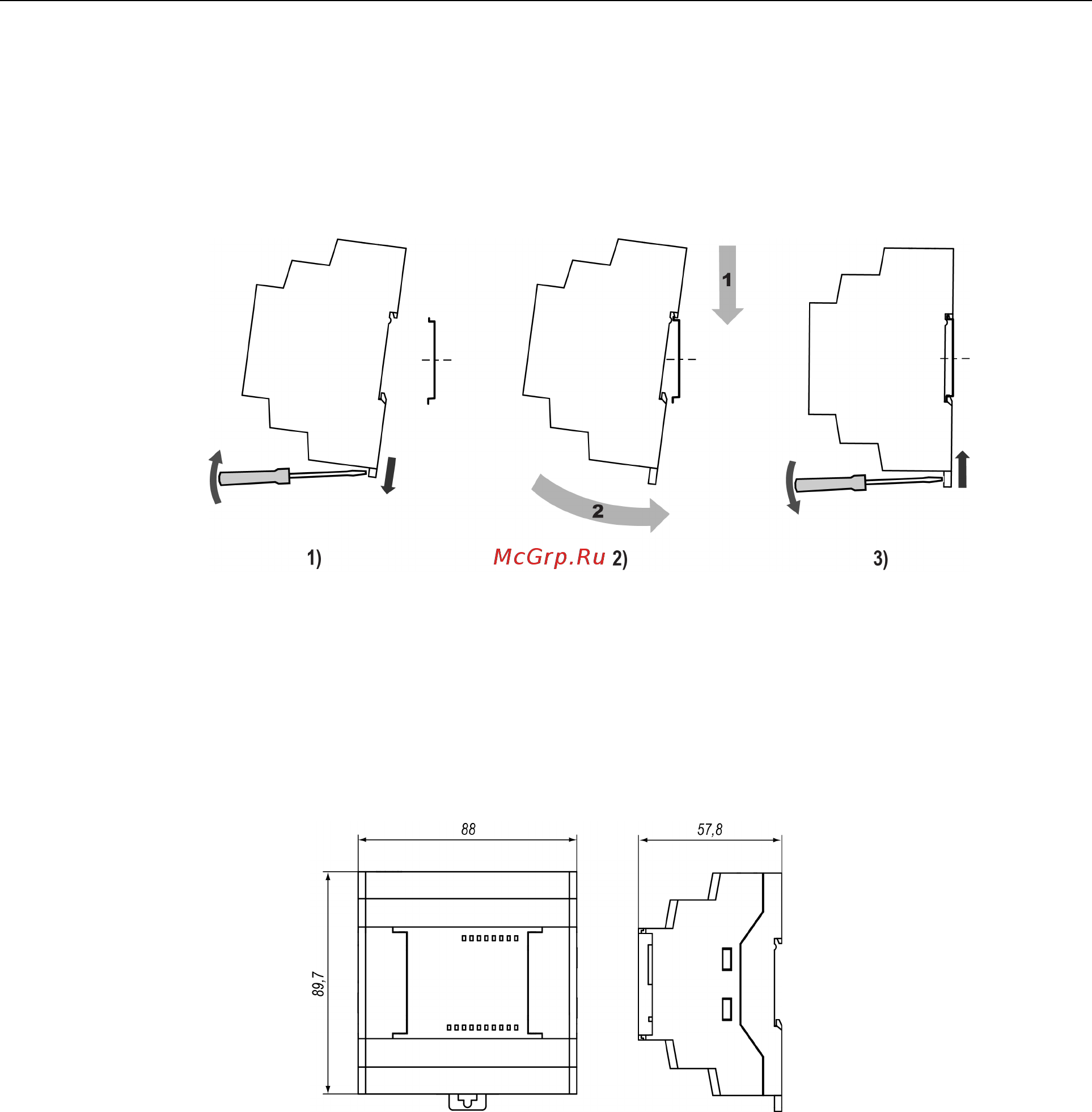

Рисунок 4.1 – Установка прибора

2. Установить прибор на DIN-рейку в соответствии с в направлении стрелки 1 (рисунок 4.1, 2);

3. Вставив отвертку в проушину, оттянуть защелку рисунок 4.1, 1).

4. Прижать прибор к DIN-рейке в направлении, показанном стрелкой 2. Зафиксировать защелку

(см. рисунок 4.1, 3).

5. Смонтировать внешние устройства с помощью ответных клеммников из комплекта поставки.

Рисунок 4.2 – Габаритные размеры

Для демонтажа прибора следует:

1. Отсоединить клеммы внешних устройств без их демонтажа.

2. Проделать действия с рисунка 4.1 в обратном порядке.

4.2 Быстрая замена

Конструкция клемм модуля позволяет оперативно заменить прибор без демонтажа подключенных к

нему внешних линий связи. Для замены модуля следует:

1. Обесточить все линии связи, подходящие к модулю, в том числе линии питания.

2. Отделить от модуля съемные части каждой из клемм с подключенными внешними линиями

связи с помощью отвертки или другого подходящего инструмента.

3. Снять прибор с DIN-рейки, на его место установить другой прибор (аналогичной модификации

по питанию) с предварительно удаленными разъемными частями клемм.

4. К установленному модулю подсоединить разъемные части клемм с подключенными внешними

линиями связи.
