5 Подключение

5.7.2 Подключение дискретных датчиков с выходом типа «сухой контакт»

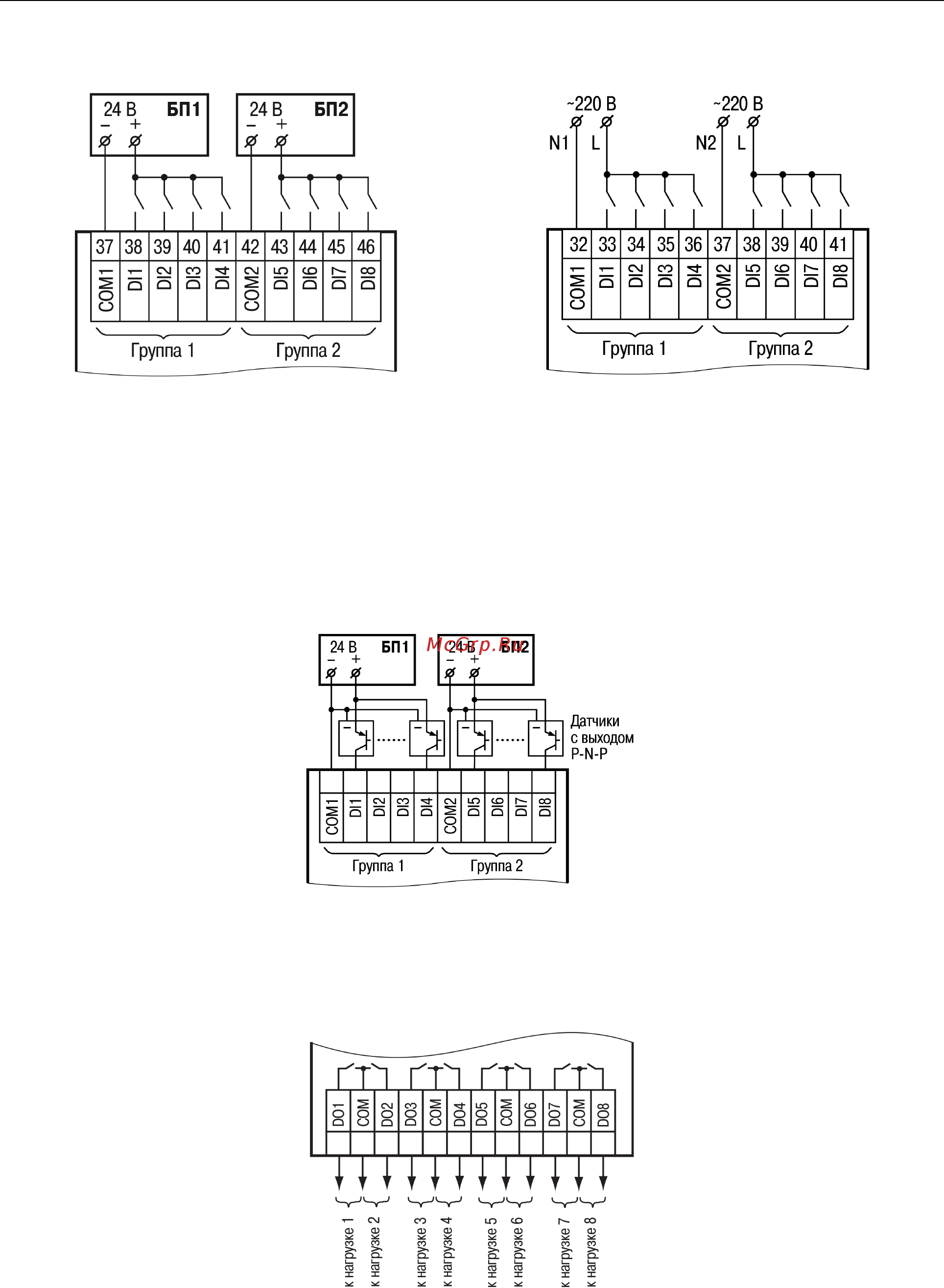

Рисунок 5.5 – Схема подключения дискретных

датчиков с питанием 24 В

Рисунок 5.6 – Схема подключения дискретных

датчиков с питанием 230 В

5.7.3 Подключение трехпроводных дискретных датчиков, имеющих выходной

транзистор p-n-p-типа с открытым коллектором

В случае подключения дискретных датчиков можно использовать один и тот же блок питания для

питания двух групп входов. Внутри одной группы можно одновременно использовать датчики с

выходом типа «сухой контакт» и с выходным транзистором.

Рисунок 5.7 – Схема подключения датчиков с выходным транзистором p-n-p-типа

5.8 Подключение нагрузки к ВУ

5.8.1 Подключение нагрузки к ВЭ типа Р

Рисунок 5.8 – Схема подключения нагрузки к ВЭ типа Р
