5 Подключение

В случае подключения двух модулей обмен данными между головным устройством и модулем в слоте

2 осуществляется через модуль в слоте 1. Если модуль в слоте 1 обесточить, то модуль в слоте 2

перестанет принимать команды от устройства.

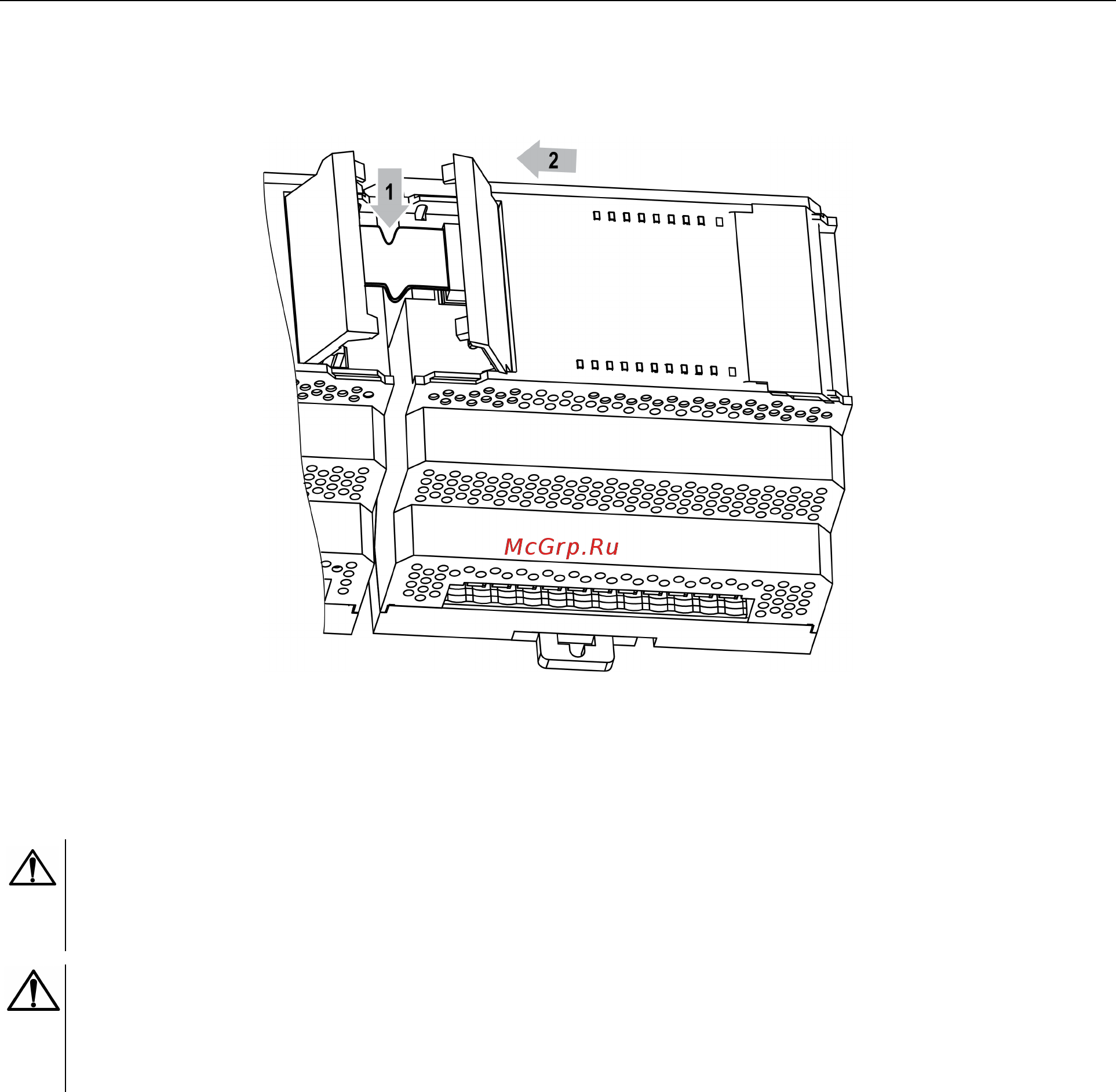

Рисунок 5.4 – Укладка шлейфа в углубление

5.7 Подключение датчиков

5.7.1 Общие сведения

ОПАСНОСТЬ

Монтаж должен производить только обученный специалист с допуском на проведение

электромонтажных работ. Для монтажа использовать индивидуальные защитные средства и

специальный электромонтажный инструмент с изолирующими свойствами до 1000 В.

ВНИМАНИЕ

Для защиты входных цепей прибора от возможного пробоя зарядами статического

электричества, накопленного на линиях связи «прибор – датчик», перед подключением к

клеммнику прибора их жилы следует на 1–2 секунды соединить с винтом функционального

заземления (FE) щита.

Во время проверки исправности датчика и линии связи следует отключить прибор от сети питания. Во

избежание выхода прибора из строя при «прозвонке» связей следует использовать измерительные

устройства с напряжением питания не более 4,5 В. Для более высоких напряжений питания этих

устройств отключение датчика от прибора обязательно.
