6 Эксплуатация

6.1 Принцип работы

Модуль является пассивным устройством, которое работает по внутренней шине с головным

устройством и не может функционировать как самостоятельная единица. Для подключения модуля к

головному программируемому реле используется кабель из комплекта поставки.

6.2 Управление и индикация

На лицевой панели прибора расположены элементы индикации – 18 светодиодов (см. рисунок ниже):

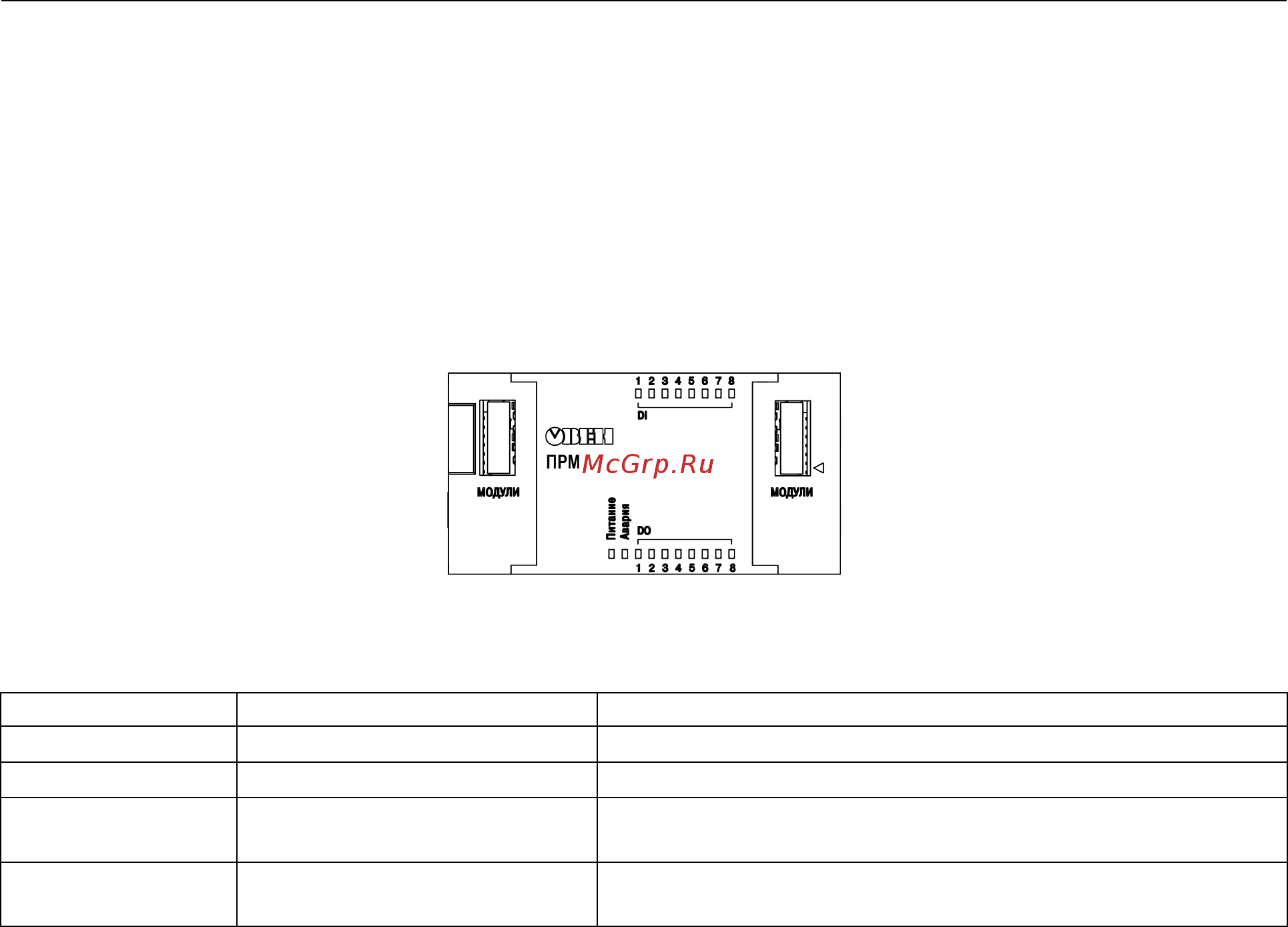

Рисунок 6.1 – Лицевая панель прибора

Таблица 6.1 – Назначение светодиодов

Светодиод Состояние Значение

Питание

Светится Наличие питания на модуле (зеленый)

Авария Мигает

Отсутствие связи с головным устройством (красный)

DO 1…8 Светится

Активное состояние соответствующего выхода

(желтый)

DI 1…8

Светится

Активное состояние соответствующего входа

(желтый)

Под левой крышкой на лицевой панели расположен разъем «МОДУЛИ» (тип MIMS-10-TR-U) для

подключения к головному устройству или к первому модулю.

Под правой крышкой на лицевой панели расположен разъем «МОДУЛИ» (тип MIMS-10-TR-U) — для

подключения второго модуля.
