Овен ПРМ-1 [13/26] Схемы гальванической развязки

5 Подключение

• установить модуль в металлическом шкафу, внутри которого не должно быть никакого силового

оборудования. Корпус шкафа должен быть заземлен.

Для уменьшения помех, возникающих в питающей сети, рекомендуется:

• подключать модуль к питающей сети отдельно от силового оборудования;

• учитывать правила прокладки заземленных экранов:

– все заземляющие линии и экраны следует прокладывать по схеме «звезда» с обеспечением

хорошего контакта с заземляемым элементом;

– заземляющие цепи должны быть выполнены кабелями наибольшего сечения.

Для уменьшения уровня помех можно применять программные фильтры, которые настраивает

пользователь по своему усмотрению. Цифровые фильтры доступны для:

• всех типов аналоговых датчиков;

• цифровых входов с номинальным напряжением 24 В.

ПРИМЕЧАНИЕ

Увеличение значения постоянной времени фильтра аналогового входа замедляет реакцию

прибора на быстрые изменения входной величины.

5.4 Схемы гальванической развязки

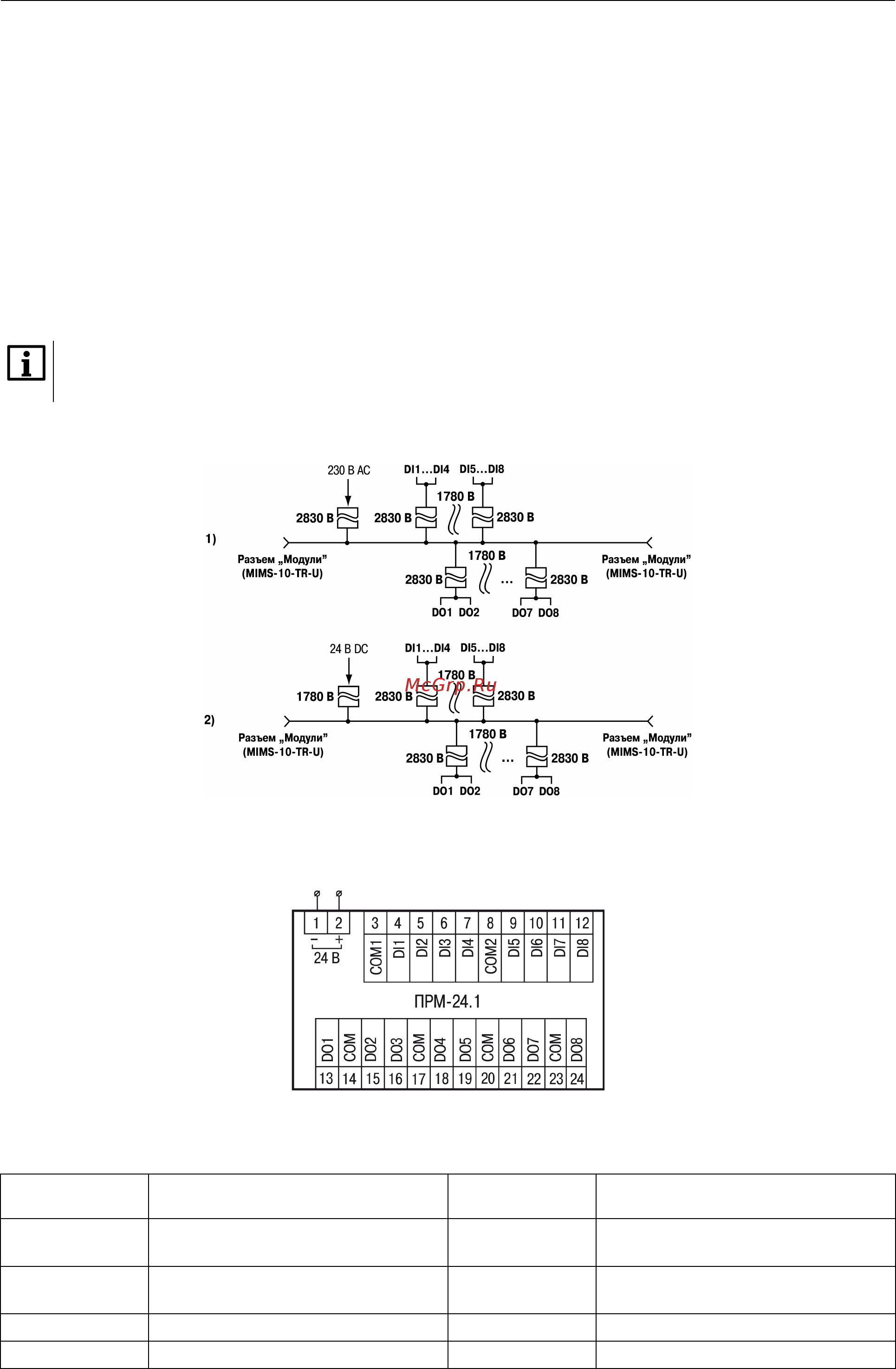

Рисунок 5.1 – Схемы гальванической развязки (1) 220 В и (2) 24 В модификаций

5.5 Назначение контактов клеммника

Рисунок 5.2 – Назначение контактов клеммника прибора с питанием 24 В

Таблица 5.1 – Назначение контактов клеммника прибора с питанием 24 В

Номер

контакта

Назначение контакта Номер

контакта

Назначение контакта

Клемма «-» для питания 24 В/

вход питания 230 В

13 Клемма выхода 1

Клемма «+» для питания 24 В/

вход питания 230 В

Общая клемма выходов 1 и 2

Общая клемма входов 1...4

15 Клемма выхода 2

4 Клемма входа 1 16 Клемма выхода 3
