7 Настройка

7.1 Общие сведения

Высокоскоростная внутренняя шина, соединяющая головное устройство и модуль, обеспечивает

быстродействие входов/выходов модулей на одинаковом уровне со встроенными входами/выходами

головного устройства. Это позволяет записывать и считывать значения аналоговых входов/выходов

каждый цикл пользовательской программы, выполняемой в головном устройстве.

Настройка модуля производится в OwenLogic.

7.2 Добавление модулей в OwenLogic

Для подключения модуля в OwenLogic следует:

1. Создать новый проект в среде OwenLogic или открыть уже существующий проект с головным

устройством, поддерживающим подключение модулей.

2. Выбрать пункт меню Прибор/Настройка прибора. Далее нажатием правой кнопки мыши по

пункту меню «Модули расширения» вызвать меню. Выбрать модуль из списка (см. рисунок 7.1).

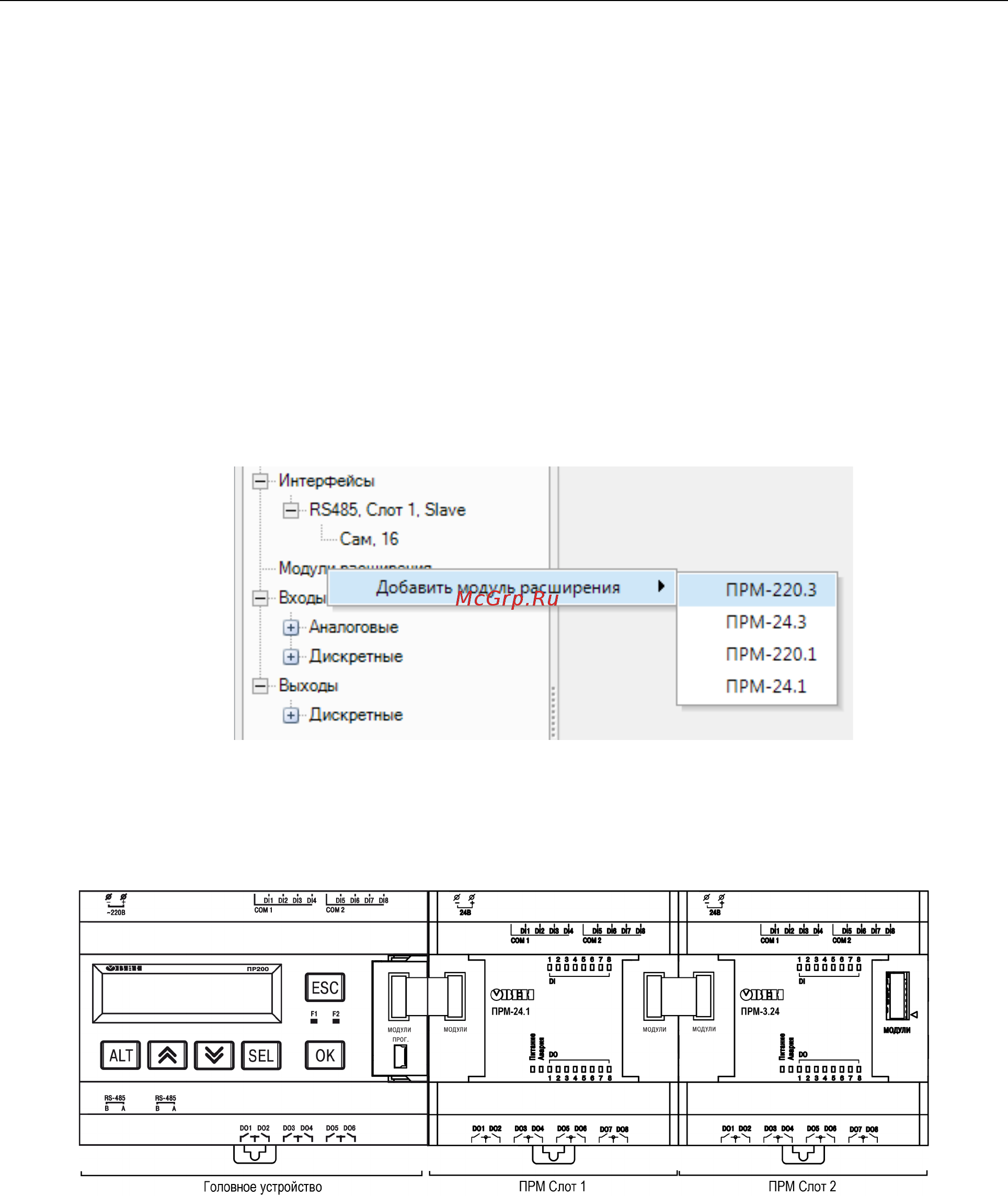

Рисунок 7.1 – Подключение модуля в OwenLogic

Первый добавленный модуль автоматически занимает первый слот, следующий модуль — второй слот.

Номер слота определяет физическое расположение модуля относительно головного устройства (см

рисунок 7.2).

Рисунок 7.2 – ПР200 с подключенными модулями

Удалить модуль из проекта OwenLogic можно только после отсоединения всех связей, подключенных к

его входам и выходам. Допускается смена позиции модуля в проекте в любое время через меню

настройки модуля. Допускается запись пользовательской программы в головное устройство без

подключения модулей расширения.

После добавления модуля на холсте появятся дополнительные входы I1… I8 и выходы Q1… Q8. В

скобках указывается номер позиции установленного модуля. Для примера на рисунке 7.3 входы I6(1)...

I8(1) относятся к модулю, установленному в первой позиции, входы I1(2) и I2(2) относятся к модулю,

установленному во второй позиции.
