Примеры программных конфигураций ПЧВ1 и ПЧВ2
17

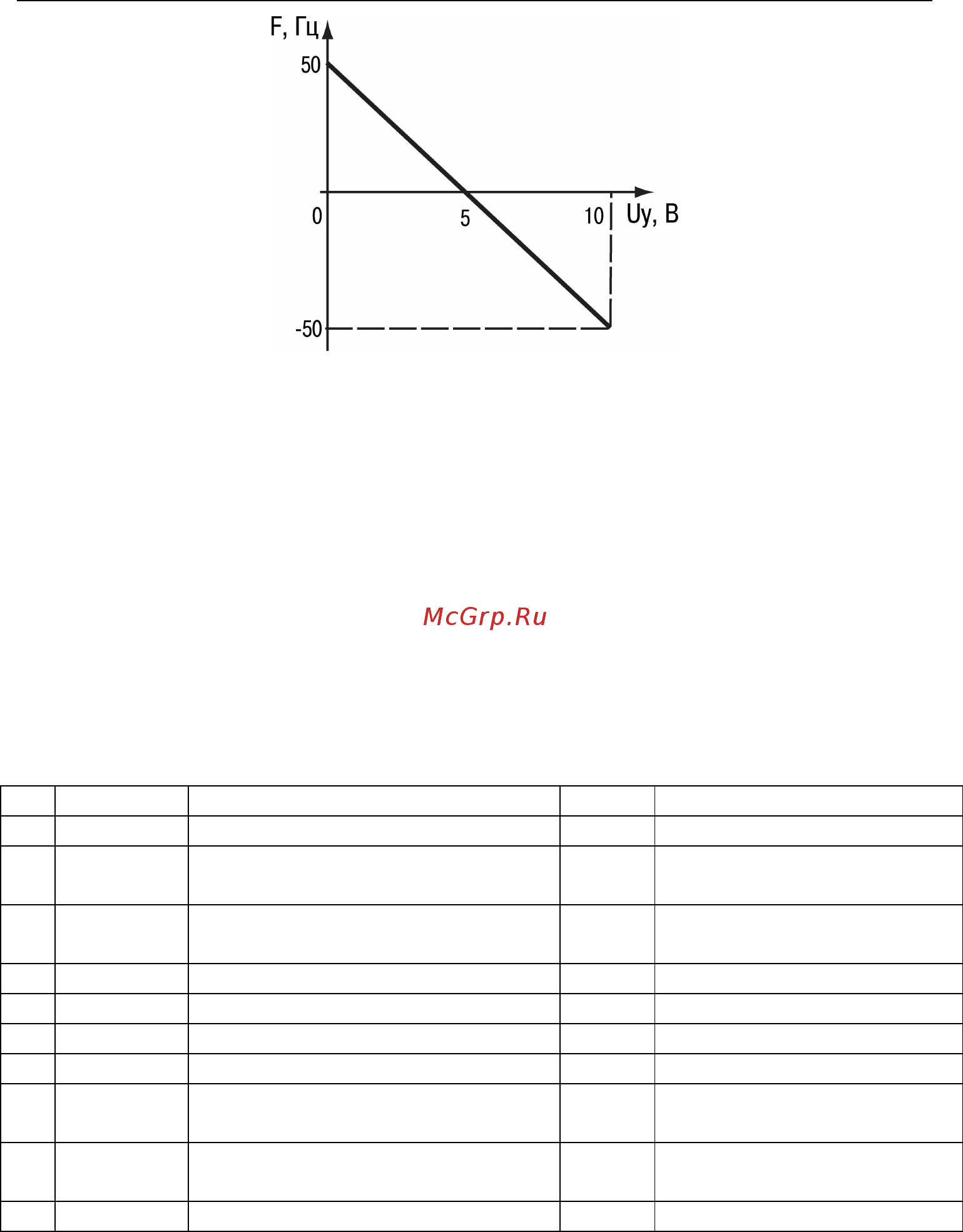

Рисунок 2.3 - Характеристика двунаправленного управления скоростью
АД
2.1.12 Управление режимами работы АД по счетчикам в
ПЛК
Конфигурация применяется для управления режимом работы АД по
перечню функций в параметре 13-52 ПЛК. Источником активизации любой
из функций является состояние «Истина» компаратора при достижении за-
данного количества счетных импульсов на цифровом входе.
По программной конфигурации в таблице 2.1.12, после подачи команды
"ПУСК", АД работает до заданного в пар. 13-12 количества счетных импуль-
сов с логикой «PNP» на цифровом входе, кл.33. Количество счетных им-
пульсов в пар. 13-12, от минус 9999 до + 9999, частотой, до 100 Гц.
Таблица 2.12 - Программная конфигурация работы АД по счетному
входу ПЛК
№
Код
Наименование
Знач
Примечание
1
3-16
Источник задания 1
0
Не используется
2
5-13
Функция цифрового входа,
кл.29
62
Сброс счетчика А
3
5-15
Функция цифрового входа,
кл.33
60
Счетчик А вверх
4
13-00
Активность ПЛК
1
Активен
5
13-02
Выключение ПЛК
36
Кл. 29
6
13-10[0]
Операнд КОМП 0
30
Счетчик А
7
13-11[0]
Логика КОМП 0
2
Больше, чем
8
13-12[0]
Порог КОМП 0
число
Уставка колич. импуль-
сов
9
13-51[0]
Событие 0 ПЛК
22
Использование КОМП
0
10
13-52[0]
Действие 0 ПЛК
24
Команда «Останов»
