Примеры программных конфигураций ПЧВ1 и ПЧВ2
19
Таблица 2.14 - Конфигурация для ПЧВ с ограничением вращающего
момента АД
№
Код
Наименование
Знач
Примечание
1
3-15
Источник задания 1
21
Потенциометр ЛПО
2
3-16
Источник задания 2
0
Не используется
3
3-41
Время разгона, с
5
Настройка пускового то-
ка
4
3-42
Время замедления, с
10
Настройка перенапря-
жения
5
4-10
Направление вращения
0
По часовой стрелке
6
4-14
Предел частоты инверто-
ра, Гц
50
Номинальая частота АД
7
4-16
Ограничение момента, %
≤
100
Могр. на рис.2.4
8
5-10
Функция цифрового входа
9
Пуск импульсный
9
5-11
Функция цифрового входа
4
Останов импульсный
10
5-40
Функция реле
10
Предупреждение
Функции управления режиме "ПУСК/ДИСТ":
- «ПУСК» - кратковременным замыканием S1, при замкнутом S2;
- Задание скорости - потенциометром ЛПО1;
- «ОСТАНОВ» - кратковременным размыканием S2, при разомкнутом S1.
- предупреждение о режиме ограничения момента АД включает реле.
1- естественная характеристика,
2- с ограничением крутящего момента АД.

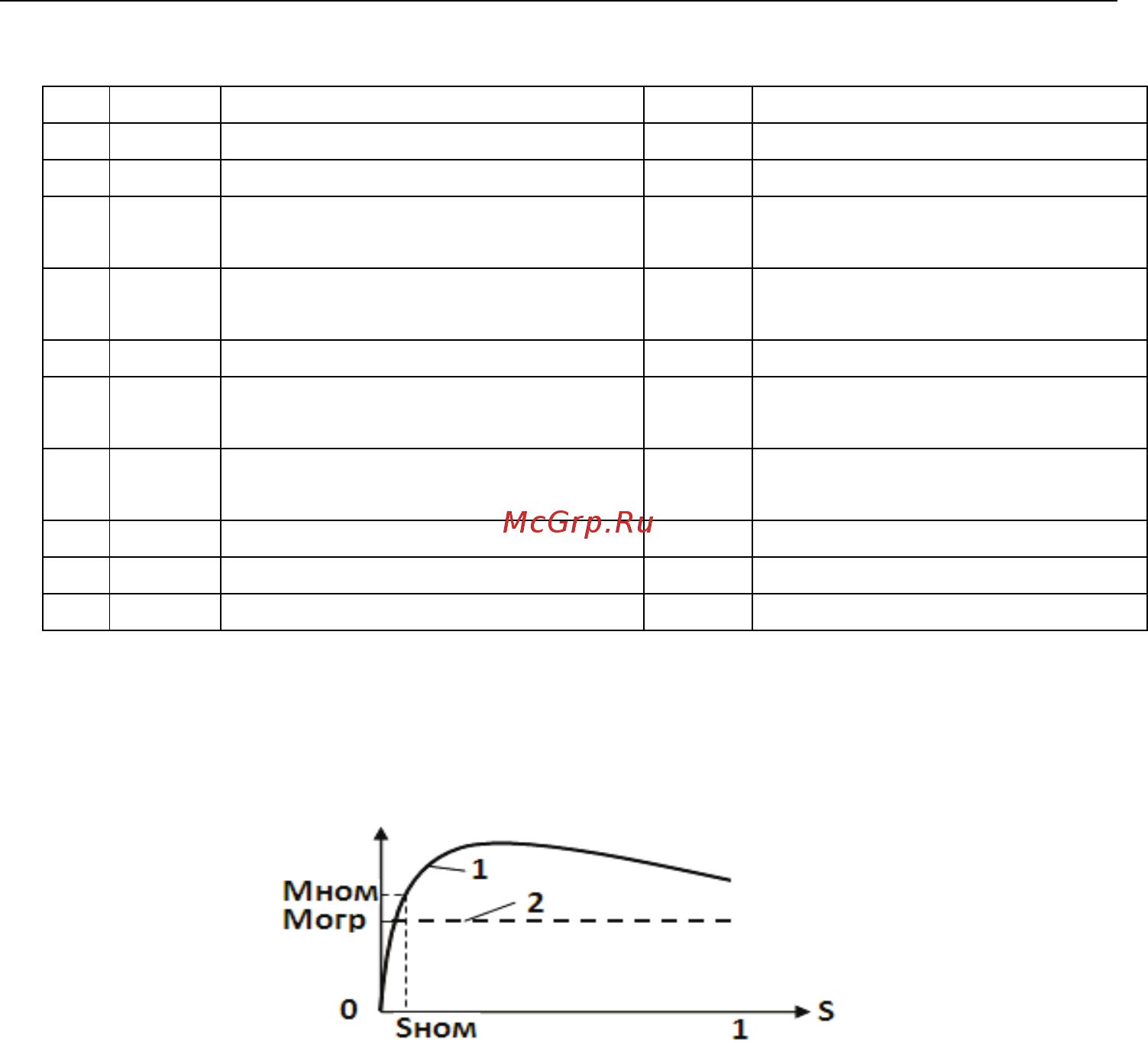

Рисунок 2.4 - Механические характеристики АД
2.1.15 Релейный режим с гистерезисом на базе ПЛК ПЧВ
Конфигурация предназначена для релейного режима работы привода в
режиме «ПУСК/ДИСТ», на скоростях АД: 0 и 50 Гц, с векторным принципом
управления по сигналу: 4 - 20 мА от датчика давления с пределом 10 бар.
