Примеры программных конфигураций ПЧВ1 и ПЧВ2
22
14
13-51[3]
Событие3 ПЛК
4
Работа по заданию 1
15
13-51(4)
Событие4 ПЛК
31
Таймаут 1
16
13-52[0]
Действие0 ПЛК
10
Предустановленная ско-
рость 0
17
13-52[1]
Действие1 ПЛК
29
Запуск таймера 0
18
13-52[2]
Действие2 ПЛК
11
Предустановленная ско-
рость 1
19
13-52[3]
Действие3 ПЛК
30
Запуск таймера 1
20
13-52[4]
Действие4 ПЛК
1
Нет действия - повтор
24
Останов - стоп
Функции управления:
- «ПУСК/СТОП» - замыканием/размыканием S1.

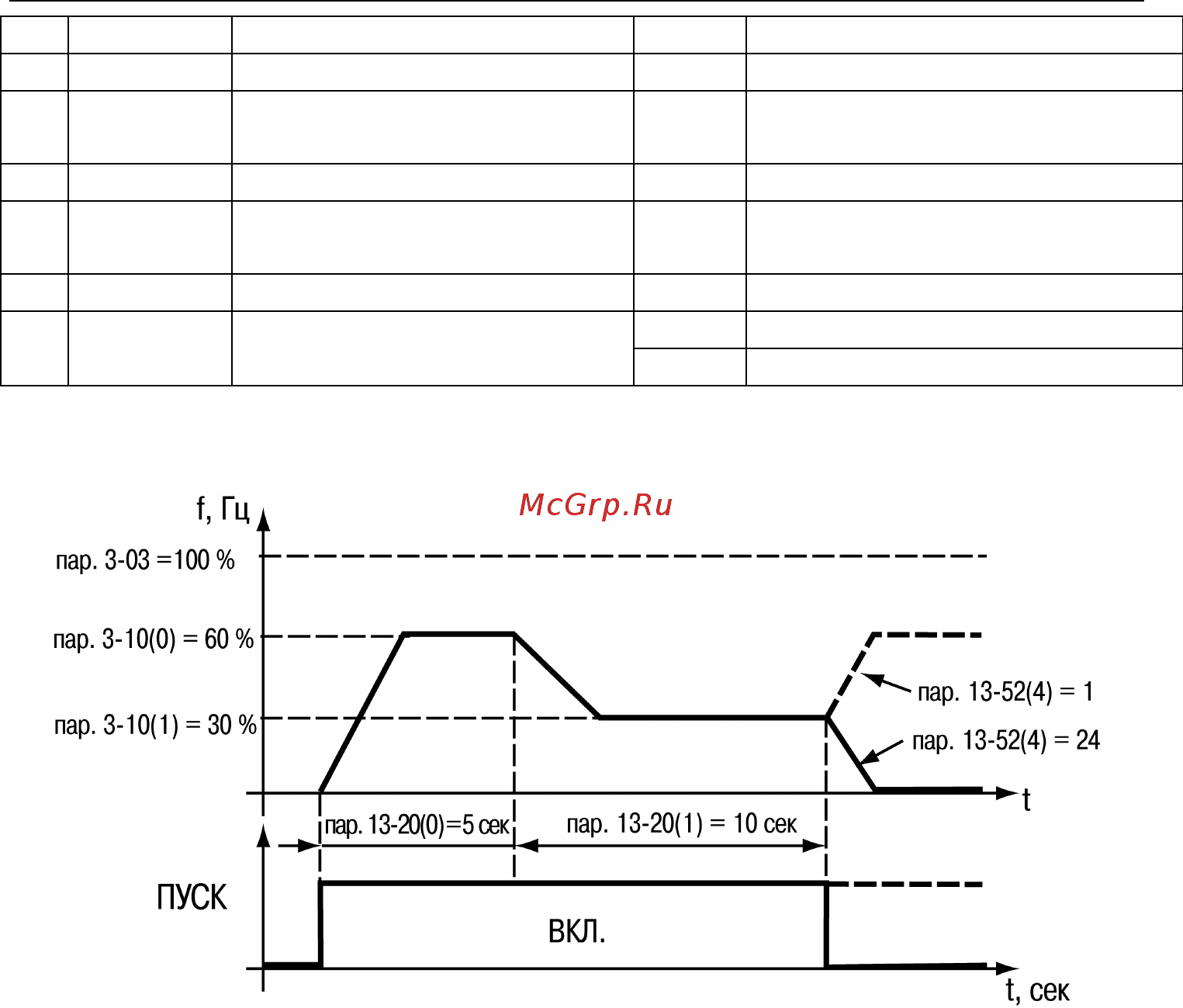

Рисунок 2.6 – Временная диаграмма работы по алгоритму ПЛК ПЧВ
2.17 Работа ПЧВ с переключением наборов параметров
по цифровому входу
Применяется в приводах с возможностью поочередного управления
двумя АД от одного ПЧВ, в режиме «ПУСК/ДИСТ», с различными паспорт-
ными данными и алгоритмами работы, записанными в двух наборах пара-
метров ПЧВ. Оперативный выбор «НАБОР 1» или «НАБОР 2» осуществля-
ется командой на цифровом входе, кл.27. В таблицах 2.1.17 и 2.1.18, в ка-
честве примера, приведены программные конфигурации «НАБОР 1» и
«НАБОР 2» для двух различных алгоритмов работы привода. Поочередное
подключение АД к выходу ПЧВ от контактов реле.
