Примеры программных конфигураций ПЧВ1 и ПЧВ2
21
- автоматический запуск АД при достижении нижнего порога гистере-
зиса, равного 5,5 бар,
- далее, по замкнутому циклу, от 5,5бар до 6 бар, на рис. 2.5.

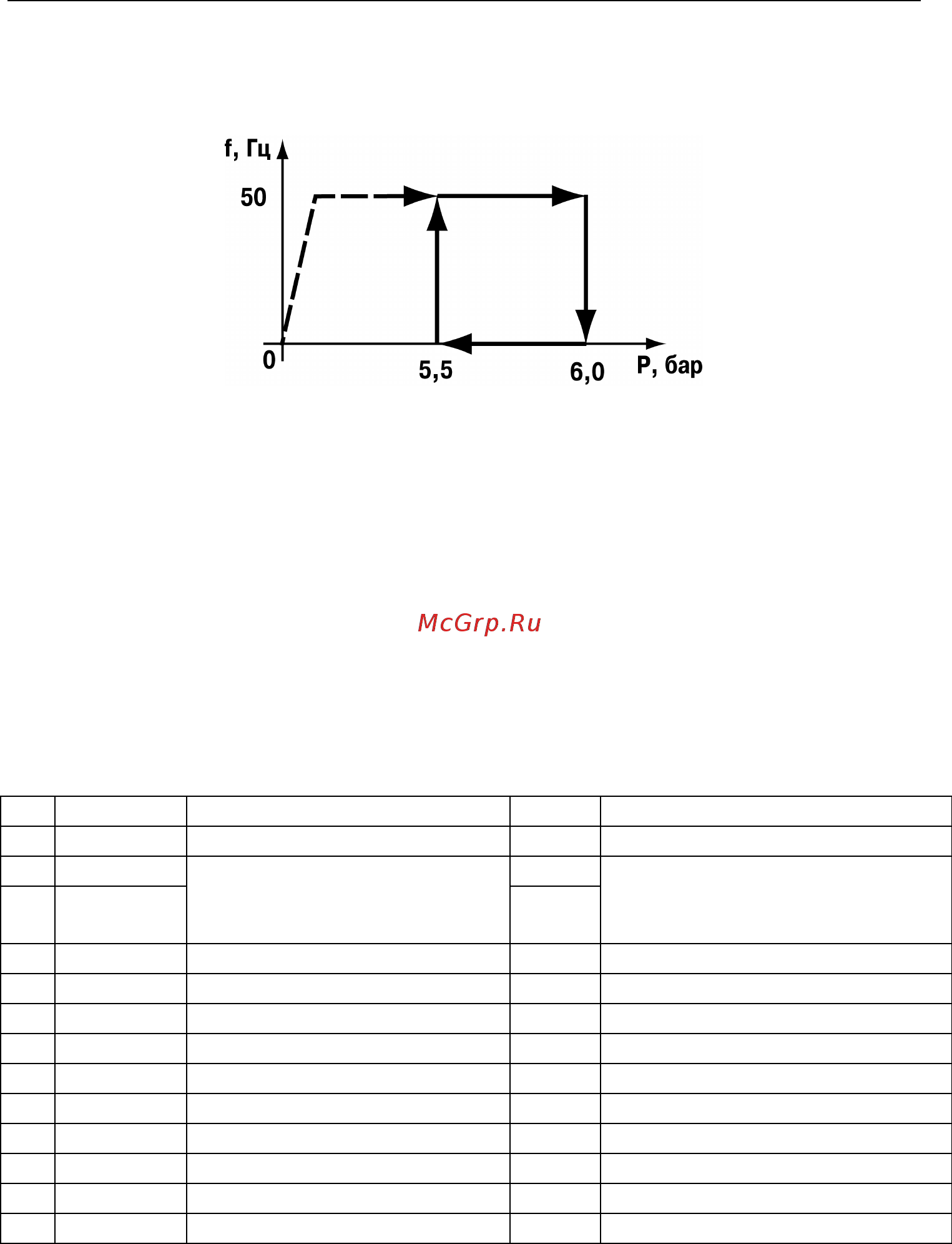

Рисунок 2.5 - Диаграмма релейного режима работы
2.1.16 Программный автомат на базе ПЛК ПЧВ
Конфигурация предназначена для работы привода с векторным прин-
ципом управления в режиме «ПУСК/ДИСТ» по заданной временной цикло-
грамме:
- пуск с задержкой, 3 сек,
- разгон/замедление, 3 сек,
- работа на заданной скорости 60 % в течение 5 с,
- работа на заданной скорости 30 % в течение 10 с,
- работа: а) с повторяющимся циклом; б) один цикл с остановом.
Таблица 2.16 - Программная конфигурация работы АД по событиям
ПЛК ПЧВ
№
Код
Наименование
Знач.
Примечание
1
1-71
Задержка запуска, сек
3
От команды на клемму 18
2
3-10[0]
Предустановленные зада-
ния
скорости, %
60
Значение в пар.3-03
соответствует 100 %
3
3-10[1]
30
4
3-15
Источник задания 1
0
Не используется
5
3-16
Источник задания 2
0
Не используется
6
3-17
Источник задания 3
0
Не используется
7
4-14
Предел частоты, Гц
50
Номинальная скорость
8
13-00
Режим ПЛК
1
ПЛК активен
9
13-20[0]
ТАЙМ0, с
5
Таймаут для скорости 0
10
13-20[1]
ТАЙМ1, с
10
Таймаут для скорости 1
11
13-51[0]
Событие0 ПЛК
1
«Истина»
12
13-51[1]
Событие1 ПЛК
4
Работа по заданию 0
13
13-51[2]
Событие2 ПЛК
30
Таймаут 0
